Vodotěsné elektrické konektory s jednou řadou vodičů a vodičů s roztečí 2,0 mm

Sdílet s:

Vodotěsné elektrické konektory s jednou řadou vodičů a vodičů s roztečí 2,0 mm

Jednořadý vodotěsný konektor HRB s roztečí 2,0 mm se vyznačuje odolností proti prachu a vodě IP67 s integrovanými těsnícími prvky. Postaven se sekundárním zámkovým mechanismem TPA, který zabraňuje vysunutí terminálu při nepřetržitých vibracích. Pouzdro je vyrobeno z materiálu zpomalujícího hoření PBT UL94 V‑0, spárovaného s pocínovanými koncovkami z fosforového bronzu pro stabilní elektrické připojení. K dispozici v konfiguracích se 2 až 6 kolíky, kompatibilní s vodiči AWG 22–24. Široce se používá v elektrokolech, zemědělských dronech, venkovních reflektorech a dalších mobilních a průmyslových zařízeních. V souladu s RoHS a REACH.

Plně v souladu s RoHS a REACH
Certifikováno UL&cUL

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M20032-1xN-W, M20033-1xN-W, T20032PS-2, T20033PS-2
Značka:
HRB
Kód:
8536909000

Definice P/N

M20032 -1X N -W

① ② ③ ④

①M20032: řada HRB, zástrčka

②1: jeden řádek;

③N: Počet kolíků na řádek 2/3/4piny

④W: Barva krytu je bílá

M20033 -1X N -W

① ② ③ ④

①M20033: řada HRB, zásuvka

②1: jeden řádek;

③N: Počet kolíků na řádek 2/3/4piny

④W: Barva krytu je bílá

Klíčové vlastnosti

Vodotěsné a prachotěsné IP67 podle IEC 60529 pro prašné a vlhké venkovní provozní podmínky
Jednořadé inline pouzdro, kompaktní design s vysokou hustotou pro spolehlivé propojení vodičů
Sekundární blokovací mechanismus TPA zabraňuje zpětnému vysunutí terminálu při vibracích a nárazech pro dlouhodobou spolehlivost postroje

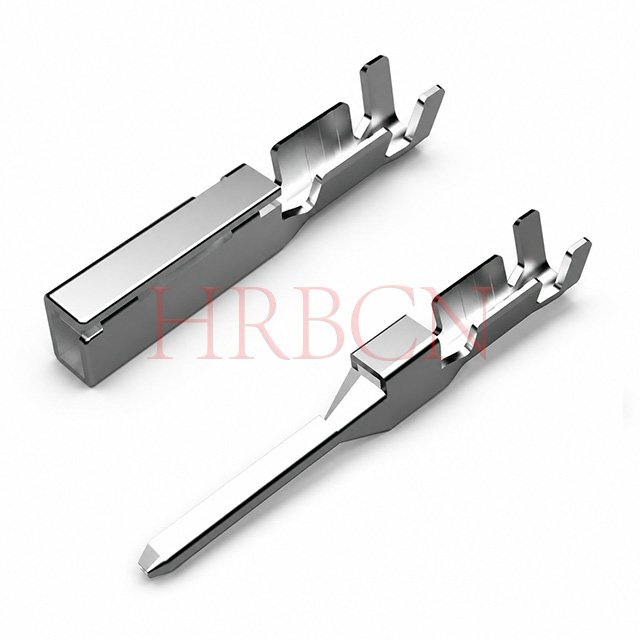

PBT UL94 V-0 ohnivzdorné pouzdro, pocínované kontakty z měděné slitiny, široká provozní teplota: -40℃ ~ +130℃
Jmenovitý 3A / 100V AC/DC, podporuje dráty AWG 22‑24
Integrované silikonové těsnící prvky zajišťují úplné utěsnění při úplném spojení

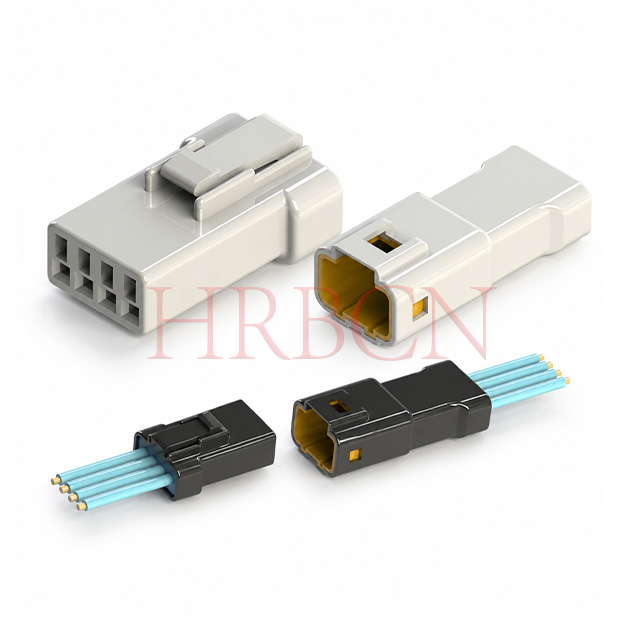

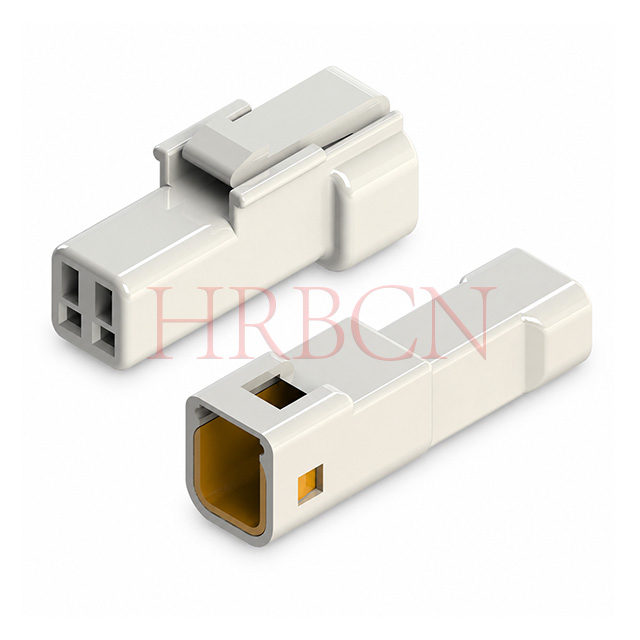

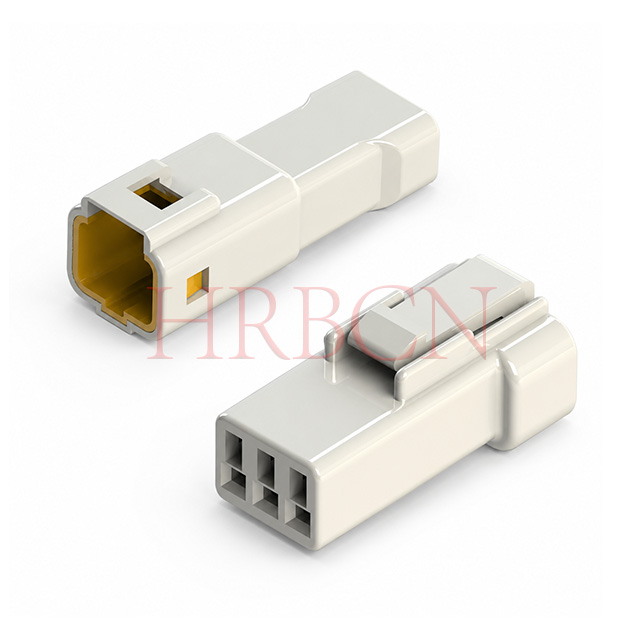

K dispozici v jednořadých konfiguracích 1×2pin, 1×3pin, 1×4pin
V souladu s RoHS a REACH

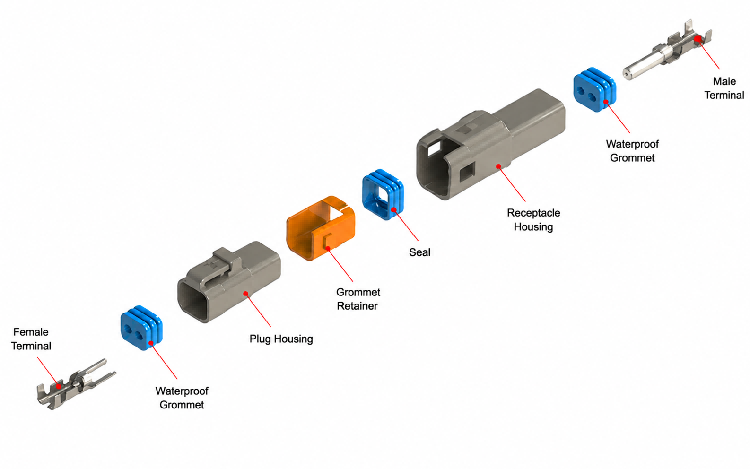

Rozložený pohled

Vodotěsná těsnění, průchodky a krimpované koncovky fungují ve spojení s kryty zástrček a zásuvek a poskytují spolehlivé vodotěsné a prachotěsné elektrické propojení.

Rozložený pohled na HRB 2,0 mm dvouřadý vodotěsný vodič-vodičový konektor, pouzdro, silikonové těsnění a krimpovací koncovky

Aplikační pole

Vodotěsné konektory HRB jsou široce používány v různých scénářích aplikací v náročných podmínkách a poskytují stabilní signál a

přenos energie pro venkovní zařízení a zařízení zaměřená na mobilitu.

- Venkovní vybavení : Sekačky na trávu a další zahradní stroje odolávají prachu, vlhkosti a kolísání venkovní teploty.

- 360° Surround System : Automobilové panoramatické zobrazovací systémy, spolehlivé připojení pro signál z kamery ve vozidle

přenos.

- Zemědělské UAV : Zemědělské postřikovací drony, odolné vůči vlhkosti, prachu a drsnému prostředí na farmě.

- Automobilová zadní kamera : Kabelový svazek automobilové zadní kamery, stabilní výstup signálu pro komponenty vidění vozidla.

- Outdoorová kola : Elektrokola a outdoorová kola, odolné připojení pro napájecí a signální obvody.

- Poháněný invalidní vozík : Elektrický pohyblivý invalidní vozík, zaručující bezpečné a spolehlivé elektrické propojení pro pomůcky pro pohyb.

Otázka: Jaká tloušťka drátu je kompatibilní s tímto jednořadým vodotěsným konektorem drátu k drátu?

Odpověď: Přijímá vodiče AWG 22‑24. Vyberte prosím odpovídající silikonové těsnění drátu na základě skutečného vnějšího průměru drátu.

Otázka: Zachová si tento jednořadý konektor výkon IP67 po úplném spojení?

A: Ano. Dosahuje krytí IP67 podle IEC 60529, když je plně spojen a smontován s odpovídajícími drátěnými těsněními. Nevhodné pro

nepřetržité ponoření do hluboké vody.

Otázka: Jaké jsou požadavky na úložiště pro vodotěsné konektory HRB s roztečí 2,0 mm?

Odpověď: Vodotěsné konektory HRB s roztečí 2,0 mm skladujte v kartonech, krabicích nebo sáčcích. Pokud je vnější karton otevřen, před uskladněním produkty znovu zabalte. Doporučené skladovací prostředí: teplota 5°C~35°C, relativní vlhkost 45%~60%. Chraňte před přímým slunečním zářením, korozivními plyny (včetně průmyslového plynu, plynného čpavku), prachem a kondenzací.

Otázka: Čemu bych měl věnovat pozornost před a během krimpování koncovek?

Odpověď: Před krimpováním ověřte, že kontakt, drát a krimpovací čelist jsou správně spárovány. Zkontrolujte kvalitu krimpování na začátku, uprostřed a na konci krimpovací práce. Při odizolování drátu dodržujte doporučenou referenční délku odizolování (3,8 mm). Optimální délka pásu se liší podle typu drátu, způsobu krimpování a podmínek zpracování. Dejte pozor, abyste během odizolování nepořezali nebo nepřerušili vodiče drátu.

Otázka: Jakou odolnost proti vibracím nabízí tento 2,0 mm vodotěsný konektor?

Odpověď: Sdružený konektor odolává vibracím 10 Hz až 500 Hz, 15 minut na cyklus, 12 cyklů v každém ze tří vzájemně kolmých směrů (celkem 36 cyklů, přibližně 9 hodin). Po testování: žádné poškození vzhledu, přechodový odpor ≤ 20 mΩ a okamžitá diskontinuita ≤ 1 mikrosekunda.

Otázka: Jakou úroveň mechanických otřesů může konektor vydržet?

Odpověď: Vydrží 50 g, 11 ms půlsinusový výboj aplikovaný v osách ±X, ±Y, ±Z (celkem 18 výbojů). Potestový přechodový odpor zůstává ≤20 mΩ s diskontinuitou ≤1 mikrosekunda, což zajišťuje spolehlivý přenos signálu/výkonu za podmínek nárazu.

Otázka: Jak funguje konektor při tepelném šoku?

Odpověď: Nespárované vzorky procházejí 48 cykly mezi -40 °C a +130 °C s 30minutovou prodlevou v každém extrému. Po testování: přechodový odpor ≤ 20 mΩ, žádný dielektrický průraz při 500 V AC a izolační odpor ≥ 500 MΩ, vhodné pro drsná prostředí se širokými teplotami.
