Řešení elektrických terminálů pro průmyslovou automatizaci, strojní zařízení a spotřební elektroniku

Průmyslová prostředí vyžadují dokonalou konektivitu pro udržení nepřetržitého provozu. Jediná chyba zapojení v ovládacím panelu spouští prostoje, bezpečnostní rizika a složité smyčky pro odstraňování problémů, které zastavují výrobní linky. Inženýři neustále vyvažují požadavek na rychlou montáž a absolutní nutnost dlouhodobé spolehlivosti v drsných podmínkách zahrnujících silné vibrace, tepelné cykly a vlhkost. Tuto mezeru překlenete určením správného spojovacího hardwaru od základu.

Přechod ze standardních holých konektorů na plně izolovaný terminál tato provozní rizika zmírňuje. Tato součást zajišťuje integritu signálu, chrání následné součásti před náhodným zkratem a splňuje požadavky na dodržování bezpečnosti. Úplnou izolací vodivých prvků poskytují tyto svorky robustní ochranu proti znečištění životního prostředí a mechanickému namáhání. Upgrade vaší strategie ukončení přímo zabrání skrytým selháním, které sužují automatizační panely s vysokou hustotou.

Klíčové věci

• Snížení rizika: Specifikace plně izolované svorky zabraňuje náhodným zkratům a obloukovým zábleskům a působí jako přední obrana k ochraně kritických elektrických systémů v hustě zaplněných průmyslových rozvaděčích.

• Na materiálu záleží: Výběr izolačního materiálu (např. Nylon vs. Vinyl) přímo určuje výkon terminálu při vystavení chemikáliím a extrémním teplotním výkyvům.

• Integrita instalace: Spolehlivost jakékoli elektrické svorky je zcela závislá na přizpůsobení typu svorky se správným průřezem vodiče, pochopení správných metod zakončení a použití kalibrovaných krimpovacích nástrojů.

• Standardizace: Standardizace na modulárních, plně izolovaných připojeních snižuje dlouhodobé náklady na údržbu, zjednodušuje rozložení panelu a urychluje řešení problémů s I/O moduly.

Běžné problémy s elektrickým připojením v průmyslové automatizaci

Degradace signálu a selhání I/O modulu

Moderní průmyslová automatizace spoléhá na přesný přenos dat mezi senzory, programovatelnými logickými automaty (PLC) a akčními členy. Mikrovýpadky způsobené špatným připojením svorek narušují logiku PLC a snižují přesnost snímače. Když je spojení uvolněné nebo zoxidované, zvyšuje se přechodový odpor. Tento odpor vytváří milivoltový pokles přes koncový bod. Citlivý I/O modul snadno nesprávně interpretuje tento pokles napětí jako falešně nízký signál nebo kolísající analogovou hodnotu.

Kaskádový dopad těchto falešných hodnot ničí výrobní plány. Automatizované stroje se spoléhají na deterministickou logiku. Pokles signálu ze senzoru přiblížení způsobí havárii robotické paže. Špatně přečtený teploměr ničí celou dávku zpracovávaných materiálů. Odstraňování těchto občasných poruch zabere obrovské množství času, protože degradace signálu kolísá s vibracemi stroje nebo změnami okolní teploty. Technici často tráví hodiny hledáním jediného vadného krimpu skrytého hluboko v kabelovém kanálu.

Mezi běžné body selhání v I/O modulech kvůli špatným zakončením patří:

1. Kolísající analogové signály 4-20 mA způsobují nepravidelné otáčky měniče s proměnnou frekvencí (VFD).

2. Vypadlé diskrétní vstupy 24 V DC, což vede ke zmeškaným spouštěním cyklu stroje.

3. Zvýšený odpor na kabeláži termočlánku má za následek falešné alarmy vysoké teploty.

4. Občasné zemní poruchy, které resetují citlivá relé na bázi mikroprocesoru.

Nebezpečí pro životní prostředí: Vlhkost, prach a chemická expozice

Tovární podlahy ničí standardní elektroinstalační materiál. Spoje čelí agresivním řezným kapalinám v CNC obráběcích centrech, vysokotlakým žíravým mycím postupům v potravinářských provozech a abrazivním polétavým částicím v důlních provozech. Bez adekvátní ochrany tyto nečistoty překlenují mezeru mezi exponovanými vodivými povrchy. To vede ke sledování, zkratům a zrychlené korozi.

Stanovení základních kritérií úspěšnosti elektrických připojení v těchto prostředích vyžaduje přísné dodržování norem ochrany proti vniknutí (IP) a norem odolnosti proti korozi. Svorky musí chránit protilehlé povrchy před vnikáním vlhkosti a chemickým napadením. Když nečistoty naruší místo připojení, galvanická koroze se urychlí. Požírá základní kovy a ničí elektrickou cestu. Plné zakrytí spojovacího bodu funguje jako povinný obranný mechanismus proti těmto všudypřítomným hrozbám prostředí.

Mechanické namáhání a prostředí s vysokými vibracemi

Nepřetržité mechanické vibrace působí na standardní kabeláž jako destruktivní síla. Těžké razicí lisy, průmyslové odstředivky a mobilní těžká zařízení vytvářejí harmonickou rezonanci. Tato rezonance prochází přímo kabelovým svazkem do ovládacího panelu. V průběhu času tato vibrace způsobuje mechanickou únavu v nejslabším místě sestavy: v krimpovacím spoji.

Když určíte nevhodné svorky, vytažení drátu a únavové selhání se stanou nevyhnutelnými. Vibrace způsobí, že se jednotlivé měděné prameny uvnitř drátu ohýbají proti tuhé hraně kovové koncovky. Bez správné izolační podpory, která působí jako odlehčení tahu, prameny ztvrdnou. Stávají se křehkými a nakonec prasknou. Jak se prameny lámou, proudová zatížitelnost drátu klesá. Lokalizovaný ohřev se zvyšuje a spojení nakonec selže při mechanickém zatížení.

Běžné typy elektrických svorek a aplikace

Role plně izolovaného terminálu ve vysoce rizikových zónách

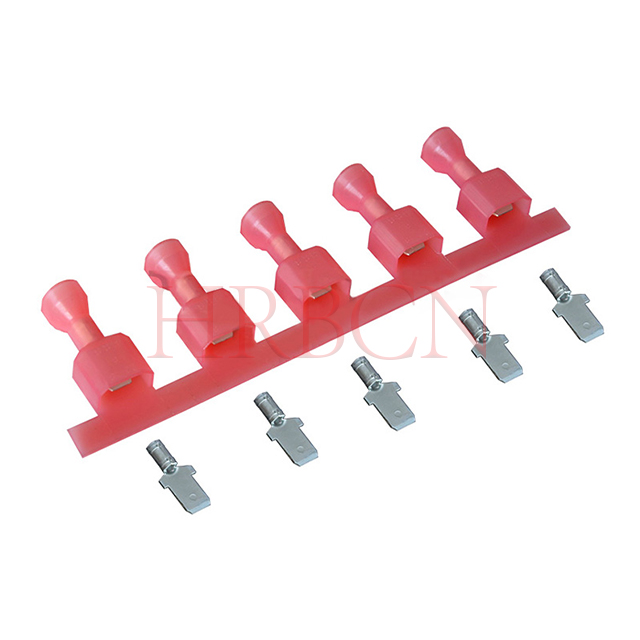

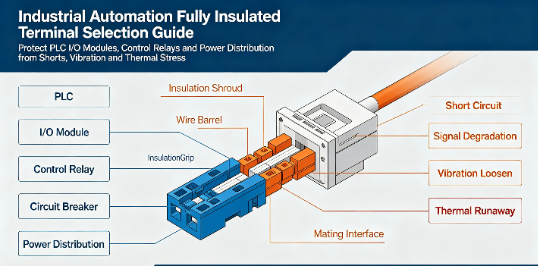

Plně izolovaná koncovka je vybavena ochranným pouzdrem, které přesahuje za krimpovací válec, aby zcela zakrylo kovové tělo konektoru, včetně zásuvky nebo jazýčku. Když se samčí a samičí komponenty spojí, nezůstane žádný vodivý kov vystaven okolnímu prostředí. Toto provedení je povinné pro automatizační panely s vysokou hustotou a spotřební elektroniku, kde je vysoká pravděpodobnost náhodného kontaktu.

V hustě zaplněných rozvaděčích je fyzický prostor mezi relé, stykači a svorkovnicemi minimální. Upadlý šroubovák nebo mírný posun v kabelovém svazku snadno překlenou dva holé spoje. To způsobí záblesk oblouku nebo mrtvý zkrat. Zakrytím celého spoje tyto svorky eliminují riziko náhodného kontaktu. Zajišťují, že zóny s vysokým rizikem zůstanou bezpečné i během aktivní údržby.

Částečně izolované vs. neizolované terminály: Kdy se jim vyhnout

Pochopení rozdílu mezi typy terminálů zabraňuje katastrofickým selháním systému. Částečně izolované koncovky mají plastovou objímku, která zakrývá pouze válec pro zalisování drátu. Nechávají pářící konec zcela odkrytý. Neizolované svorky jsou holé kovové součásti bez jakéhokoli ochranného krytu. I když tyto možnosti mají specifické specifické využití, v moderních automatizačních aplikacích představují nepřijatelná rizika.

Neizolované svorky patří pouze do přísně kontrolovaných uzavřených prostředí, kde jsou vibrace minimální. Můžete je použít pro vnitřní uzemňovací body přišroubované přímo k šasi. Musíte se jim však striktně vyhýbat ve vysokonapěťových rozvodech, hustě obsazených I/O stojanech nebo v jakékoli oblasti vystavené nečistotám a vlhkosti. Částečně izolované svorky nabízejí určité odlehčení od tahu, ale neposkytují ochranu proti náhodnému křížovému kontaktu v místě spojení. To je činí nevhodnými pro úzké vůle.

Rychlé odpojení, prstencové svorky a pikové konektory v Ovládacích panelech

Průmyslové ovládací skříně využívají různé specifické typy konektorů. Každý z nich je navržen pro odlišný provozní účel. Rychlospojky mají plochou čepel a zkroucenou zásuvku, které se posouvají k sobě. Poskytují bezpečné spojení, které mohou technici rychle zapojit nebo odpojit bez použití nástrojů. Prstencové koncovky mají uzavřený kruhový konec zajištěný závitovým kolíkem a maticí. Spade konektory mají vidlicový design s otevřeným koncem, který umožňuje instalaci bez úplného odstranění zajišťovacího šroubu.

Inženýři denně vyhodnocují kompromisy mezi těmito návrhy. Izolované rychlospojky vynikají v aplikacích vyžadujících častou údržbu. Umožňují technikům vyměnit vadná relé nebo senzory během několika sekund. Naopak prstencové koncovky poskytují maximální zabezpečení proti silným vibracím. Nemohou se odtáhnout z montážního čepu, i když se matice mírně povolí. Spade konektory nabízejí střední cestu. Urychlují instalaci na svorkovnice, ale postrádají absolutní odolnost proti vytažení jako kruhová svorka.

Systémová integrace: Zapojení relé, jističů a distribuce energie

Konektor elektrického terminálu slouží jako základní stavební blok širšího uspořádání panelu. Systémová integrace vyžaduje směrování napájení z hlavních distribučních bloků přes jističe, do řídicích relé a nakonec ven do provozních zařízení. Správa této složité sítě kabeláže vyžaduje strategický přístup k ukončení.

Plně izolované spoje jsou zvláště důležité při vedení vysokonapěťových silových kabelů vedle citlivých nízkonapěťových I/O modulů. V panelu se smíšeným napětím zůstává neustálou hrozbou elektromagnetické rušení (EMI) a riziko katastrofických zkratů křížového napětí. Použití plně zakrytých konektorů na straně vysokého napětí zajišťuje bezpečnost. Pokud se vodič nízkonapěťového snímače uvolní a fyzicky se dotkne připojení výkonového relé, izolační bariéra zabrání destruktivnímu přepětí ve smažení desky logiky PLC.

Jak vybrat plně izolované terminály

Výběr izolačního materiálu a teplotní limity

Výrobci lisují ochranné pouzdro terminálu z jednoho ze tří primárních polymerů: Nylon (polyamid), Vinyl (PVC) nebo Polykarbonát (PC). Výběr tohoto materiálu určuje tepelné limity terminálu, mechanickou flexibilitu a odolnost vůči chemické degradaci. Nylon představuje průmyslový standard pro automobilové a těžké strojírenské aplikace. Nabízí výjimečnou odolnost vůči průmyslovým rozpouštědlům, olejům a uhlovodíkům při zachování strukturální integrity v širokém teplotním rozsahu.

Vinyl je pevnější materiál. Funguje dobře ve standardním vnitřním prostředí, ale při vystavení extrémnímu chladu nebo trvalému UV záření křehne a praská. Polykarbonát nabízí vynikající odolnost proti vysokým teplotám a rázovou houževnatost. Inženýři specifikují PC pro náročnou spotřební elektroniku nebo vysokoteplotní průmyslová zpracovatelská zařízení. Výběr špatného materiálu vede přímo k prasknutí izolace a případnému elektrickému selhání.

Specifikace vodivosti a základních kovů

Pod izolací závisí výkon terminálu výhradně na jeho základním kovu. Měď slouží jako průmyslový standard pro vysoce výkonná spojení díky své vynikající elektrické vodivosti. Minimalizuje odpor a zabraňuje lokálnímu zahřívání. Čistá měď je však poměrně měkká. V aplikacích vyžadujících vyšší mechanickou pevnost a odolnost proti ohybu výrobci často specifikují mosaz. Zatímco mosaz má mírně nižší vodivost než měď, její tuhost zajišťuje, že si poutko zachová svůj tvar po více cyklech vkládání.

Bez ohledu na základní kov zůstává elektrocínování povinnou specifikací pro náročné průmyslové aplikace. Holá měď na vzduchu rychle oxiduje. Tvoří odporovou vrstvu, která zhoršuje kvalitu signálu. Jednotná vrstva pocínování chrání základní kov před oxidací a galvanickou korozí. To zajišťuje stabilní připojení s nízkým odporem po celou dobu životnosti zařízení.

Kompatibilita vodičů a proudová zatížitelnost

Fyzické rozměry terminálu jsou navrženy tak, aby akceptovaly konkrétní rozsah velikostí American Wire Gauge (AWG). Přizpůsobení svorky přesné AWG specifikaci vodiče je nesporným požadavkem na bezpečnost systému. Terminály využívají průmyslový standardní systém barevného kódování k označení jejich rozsahu vodičů.

Použití příliš velké koncovky pro malý vodič má za následek volné zalisování. Při mechanickém namáhání se drát snadno vytáhne. Nedostatek komprese vede k vysokému přechodovému odporu, poklesu napětí a tepelnému úniku. Naopak pokus o zatlačení velkého drátu do poddimenzované svorky vyžaduje odříznutí měděných pramenů, aby se vešly. Tím se snižuje proudová zatížitelnost drátu. Vytváří vážné úzké hrdlo, které vytváří nebezpečné úrovně tepla a představuje bezprostřední nebezpečí požáru.

Bezpečnostní standardy a soulad s terminály

Normy UL, CSA a IEC pro průmyslové řídicí skříně

Terminály průmyslových ovládacích panelů by měly splňovat příslušné bezpečnostní normy. UL 486A-486B a CSA C22.2 č. 65 pokrývají požadavky na drátové konektory v Severní Americe, zatímco IEC 61210 platí pro ploché rychlospojky. Použití kompatibilních svorek pomáhá zlepšit bezpečnost připojení a podporuje certifikaci a regulační požadavky elektrických zařízení.

Soulad s RoHS a REACH ve spotřební elektronice

Shoda s RoHS a REACH je důležitá pro terminály používané v elektronice a zařízení prodávaných v Evropské unii. RoHS omezuje nebezpečné látky, jako je olovo, rtuť a kadmium, zatímco nařízení REACH kontroluje používání určitých chemikálií v materiálech a výrobě. Výběr vyhovujících materiálů pro izolaci a pokovení svorek pomáhá produktům splňovat ekologické požadavky na globálních trzích.

Nástroje pro instalaci a krimpování terminálů

Požadavky na nástroje: Standardní vs. Specializované krimpovací nástroje

Mechanická integrita zakončení je neoddělitelně spjata s nástrojem použitým k jeho vytvoření. Plně izolovaná koncovka vyžaduje specifické sady lisovacích nástrojů navržené tak, aby stlačily kovový válec bez proražení nebo rozdrcení okolního plastového pouzdra. Standardní, nekalibrované ruční nářadí vyvíjí nerovnoměrný tlak. Deformují sudy a narušují izolaci.

Pro profesionální instalace jsou povinné speciální ráčnové krimpovací nástroje. Tyto nástroje jsou vybaveny mechanismem, který zabraňuje otevření čelistí, dokud není dokončen celý, továrně kalibrovaný krimpovací cyklus. Raznice poskytují dvojité zvlnění. Jedna sekce stlačuje válec drátu pro elektrickou vodivost. Sekundární část jemně stlačuje izolační pouzdro, aby poskytlo odlehčení mechanickému namáhání. Použití správného nářadí zabraňuje skrytým poruchám spojeným s prasklou izolací a uvolněnými dráty.

Rychlost instalace vs. dlouhodobá spolehlivost

Výběr terminálu by měl vyvážit rychlost instalace a dlouhodobou spolehlivost. Zasouvací svorkovnice a rychlé odpojení umožňují rychlejší instalaci a snadnější údržbu, zatímco kruhové svorky poskytují bezpečnější připojení pro aplikace s vysokými vibracemi nebo změnami teploty. Vyberte typ připojení na základě provozního prostředí a požadavků na údržbu.

Modulární svorkovnice a zjednodušení zapojení

Modulární svorkovnice pomáhají organizovat složité zapojení ovládacího panelu tím, že poskytují jasné spojovací body mezi polním a vnitřním vedením. Při použití s ​​plně izolovanými svorkami usnadňují instalaci, identifikaci a údržbu kabeláže. Standardizované typy svorek a označené svorkovnice také zjednodušují odstraňování problémů a budoucí úpravy a zároveň pomáhají zkrátit dobu údržby.

Závěr

1. Zkontrolujte svůj aktuální inventář nástrojů, abyste se ujistili, že technici používají kalibrované rohatkové krimpovací kroužky speciálně navržené pro izolované koncovky.

2. Naplánujte si rozvržení panelu a identifikujte zóny s vysokou hustotou, kde plně zakryté rychlospojky urychlí údržbu bez ohrožení bezpečnosti.

3. Definujte environmentální rizika vaší aplikace, včetně teplotních extrémů a chemické expozice, abyste vybrali vhodný izolační materiál.

4. Před hromadným nákupem si vyžádejte technické vzorky od výrobců, abyste provedli fyzické testování tahem a ověřili kompatibilitu s vašimi specifickými měřidly drátu.

FAQ

Otázka: Jaký je rozdíl mezi plně izolovaným terminálem a částečně izolovaným terminálem?

Odpověď: Plně izolovaná svorka pokrývá celé vodivé tělo, včetně protilehlého rozhraní, aby se zabránilo jakémukoli náhodnému kontaktu. Částečně izolovaná koncovka pouze zakrývá válec krimpovacího drátu a ponechává kovový kroužek, rýč nebo odpojení vystavené potenciálnímu zkratu.

Otázka: Proč používat plně izolované rychlospojky v průmyslové automatizaci?

Odpověď: Poskytují kritickou rovnováhu mezi rychlostí a bezpečností. Umožňují technikům rychle vyměnit vadné součásti, jako jsou relé nebo senzory během údržby, a zároveň zcela zakrýt připojení, aby se chránilo před náhodnými zkraty v hustě zaplněných ovládacích panelech.

Otázka: Mohu použít standardní kleště pro krimpování izolované koncovky?

Odpověď: Ne. Standardní kleště vyvíjejí nerovnoměrný tlak, který drtí izolaci, přetrhává prameny drátu nebo má za následek uvolněné spojení. Musíte použít kalibrovaný ráčnový krimpovací nástroj navržený speciálně pro izolované koncovky, abyste zajistili bezpečné, plynotěsné mechanické spojení.

Otázka: Jak si mohu vybrat mezi nylonovou a vinylovou izolací?

Odpověď: Vyberte si nylon pro drsná prostředí. Nabízí vynikající odolnost vůči průmyslovým chemikáliím, olejům a extrémním teplotním výkyvům. Vinyl je vhodný pro standardní, klimaticky řízená vnitřní prostředí, ale při vystavení mrazu nebo drsným rozpouštědlům křehne a praská.

Otázka: Co se stane, když použiji koncovku dimenzovanou pro větší průřez vodiče?

Odpověď: Použití předimenzované koncovky má za následek podkrimpované spojení. Drát se nestlačí dostatečně pevně, což vede k vysokému elektrickému odporu, lokalizovanému přehřátí, potenciálnímu oblouku a vysoké pravděpodobnosti vytažení drátu při mechanickém namáhání.

Otázka: Jsou v ovládacích panelech někdy přijatelné holé terminály?

Odpověď: Holé svorky jsou obecně přijatelné pouze pro vyhrazené uzemňovací body přišroubované přímo k šasi, kde jsou vibrace minimální a kde je nulové riziko křížového kontaktu s živým napájením nebo citlivými datovými vedeními. Jinak jsou nutné izolované svorky.
