Vodotěsný konektor se stupněm krytí IP67 pro zásuvkové pouzdro vodiče a vodiče

Definice P/N

M20032S -1X N -B

     ①        ② ③ ④

①M20032S: řada HRB, samec, verze S (cenově výhodná verze)

②1: jeden řádek;

③N: Počet kolíků na řádek 2/3/4/5/6/7/8/9/10/12 kolíků

④B: Barva krytu je černá

M20033S -2X N -B

     ①         ② ③ ④

①M20033S: řada HRB, pouzdro samice, verze S (cenově výhodná verze)

②1: jeden řádek;

③N: Počet kolíků na řádek 2/3/4/5/6/7/8/9/10/12 kolíků

④B: Barva krytu je černá

Klíčové vlastnosti

• Vodotěsné a prachotěsné IP67 podle IEC 60529 pro prašné a vlhké venkovní provozní podmínky

• IPX7 vodotěsný, podporuje 1m, 30min ponoření pod vodu

• Splňuje požadavky na vibrační stupeň V3 pro silně vibrační aplikace

• Podporuje 20 párovacích cyklů se stabilním přechodovým odporem

• Jednořadá krytová zástrčka a zásuvka, kompaktní design s vysokou hustotou pro spolehlivé propojení vodičů

• Sekundární blokovací mechanismus TPA zabraňuje zpětnému vysunutí terminálu při vibracích a nárazech pro dlouhodobou spolehlivost postroje

• Pouzdro PBT UL94 V‑0 zpomalující hoření, pocínované kontakty ze slitiny mědi

• Široká provozní teplota: Pouzdro: -40 ℃ ~ +105 ℃

• Jmenovitý 3A / 100V AC/DC, podporuje dráty AWG 22‑24

• Integrované silikonové těsnící prvky zajišťují úplné utěsnění při úplném spojení

• Dvouřadý, k dispozici v konfiguracích 2-pin, 3-pin, 4-pin, 5-pin, 6-pin, 7-pin, 8-pin, 9-pin, 10-pin, 12-pin

• V souladu s RoHS a REACH

• Schváleno UL

• Cenově výhodné propojení mezi vodiči, cenově konkurenceschopné ve srovnání s řadami Mini 2.0 a E-unlock 2.0.

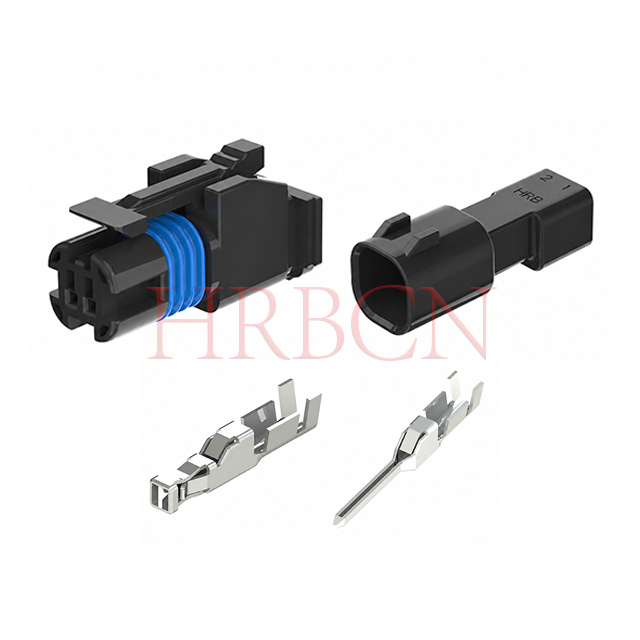

Rozložený pohled

Vodotěsná těsnění, průchodky, držák a krimpované koncovky fungují ve spojení s krytem zásuvky a krytem zástrčky a poskytují spolehlivé vodotěsné a prachotěsné elektrické propojení.

Aplikační pole

Vodotěsné konektory HRB jsou široce používány v různých scénářích aplikací v náročných podmínkách a poskytují stabilní signál a

přenos energie pro venkovní zařízení a zařízení zaměřená na mobilitu.

- Venkovní vybavení : Sekačky na trávu a další zahradní stroje odolávají prachu, vlhkosti a kolísání venkovní teploty.

- 360° Surround System : Automobilové panoramatické zobrazovací systémy, spolehlivé připojení pro signál z kamery ve vozidle

přenos.

- Zemědělské UAV : ​​Zemědělské postřikovací drony, odolné vůči vlhkosti, prachu a drsnému prostředí na farmě.

- Automobilová zadní kamera : Kabelový svazek automobilové zadní kamery, stabilní výstup signálu pro komponenty vidění vozidla.

- Outdoorová kola : Elektrokola a outdoorová kola, odolné připojení pro napájecí a signální obvody.

- Poháněný invalidní vozík : Elektrický pohyblivý invalidní vozík, zaručující bezpečné a spolehlivé elektrické propojení pro pomůcky pro pohyb.
