4-24cestný HRB 2,0 mm vodotěsný kompaktní konektor s hodnocením IP67

Definice P/N

M20032S -2X N -B

     ①        ② ③ ④

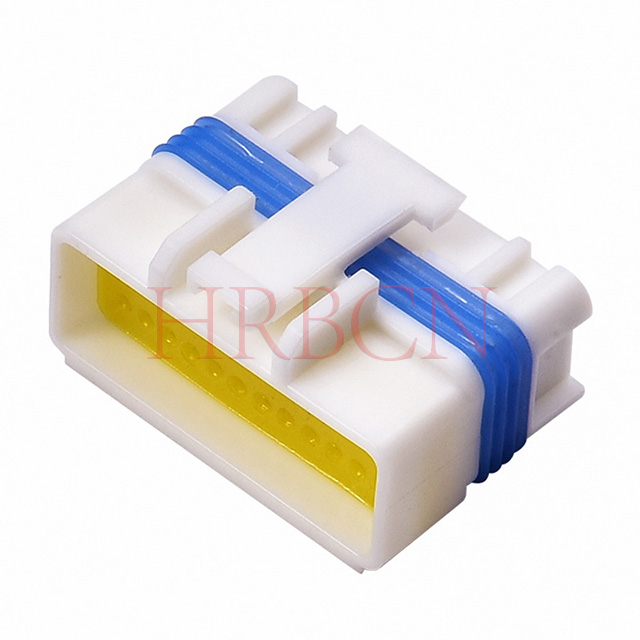

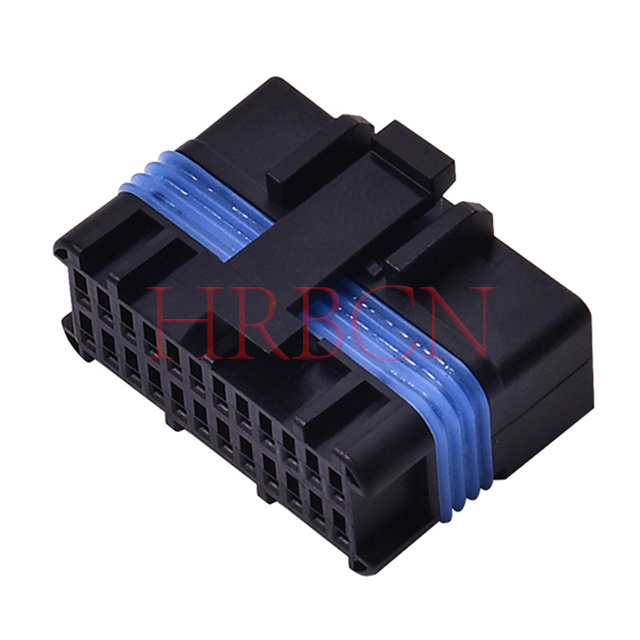

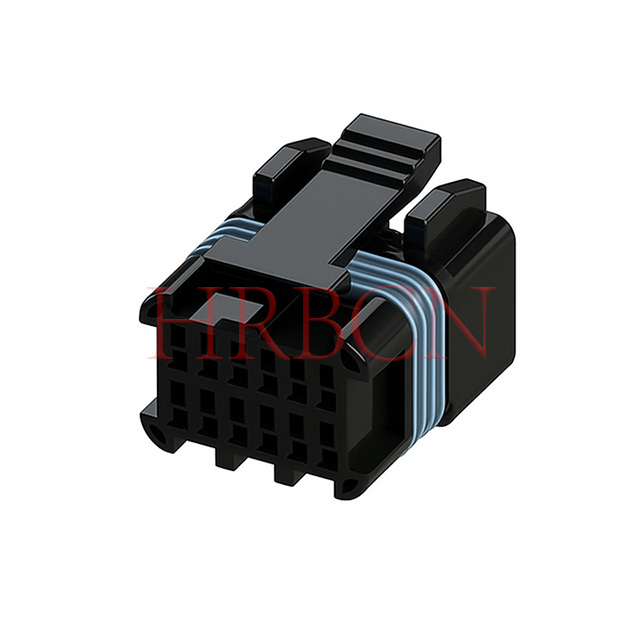

①M20032S: řada HRB, samec, verze S (cenově výhodná verze)

②2: dvouřadý;

③N: Počet kolíků na řádek 2/3/4/5/6/7/8/9/10/12 kolíků

④W: Barva krytu je černá

M20036S -2X N -B

     ①         ② ③ ④

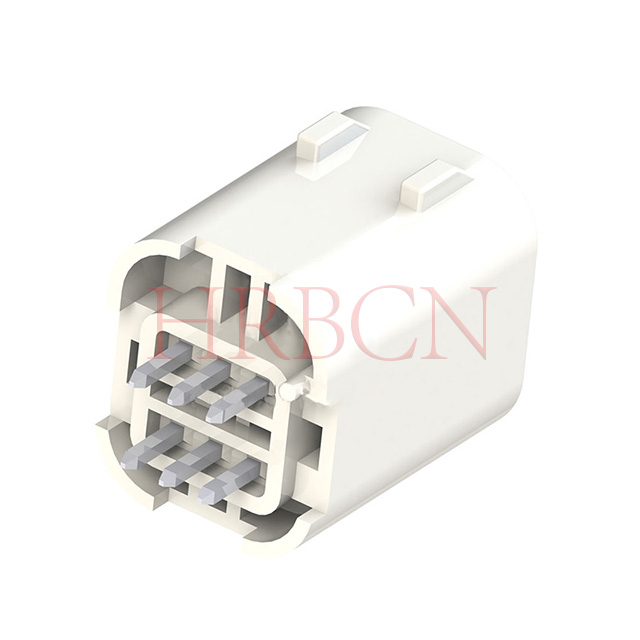

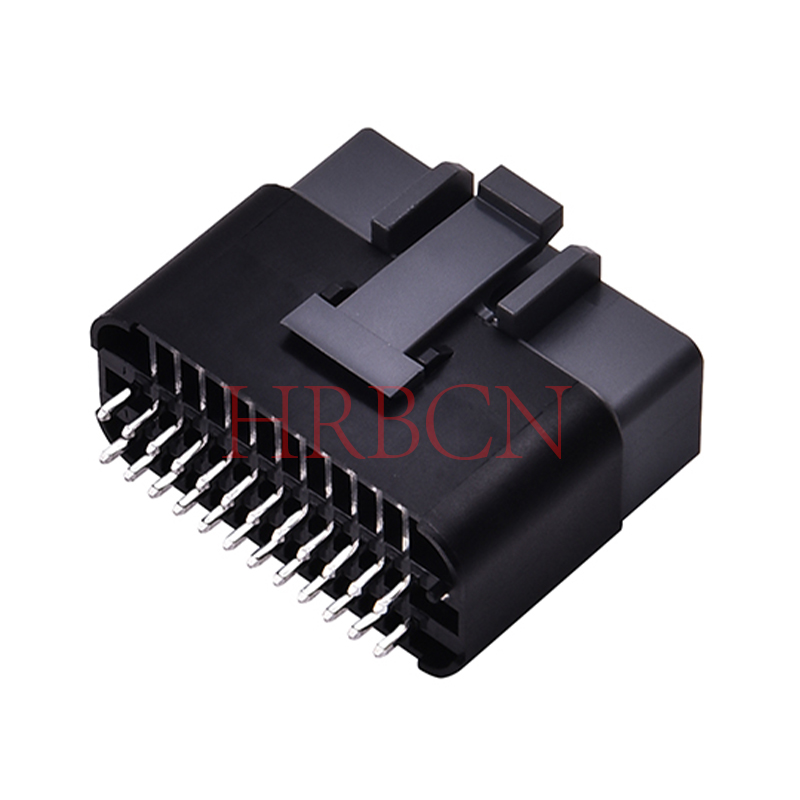

①M200336S: řada HRB, hlavička PCB , verze S ( cenově výhodná verze )

②2: dvouřadý;

③N: Počet kolíků na řádek 2/3/4/5/6/7/8/9/10/12 kolíků

④W: Barva krytu je černá

Klíčové vlastnosti

• Vodotěsné a prachotěsné IP67 podle IEC 60529 pro prašné a vlhké venkovní provozní podmínky

• IPX7 vodotěsný, podporuje 1m, 30min ponoření pod vodu

• Splňuje požadavky na vibrační stupeň V3 pro silně vibrační aplikace

• Podporuje 20 párovacích cyklů se stabilním přechodovým odporem

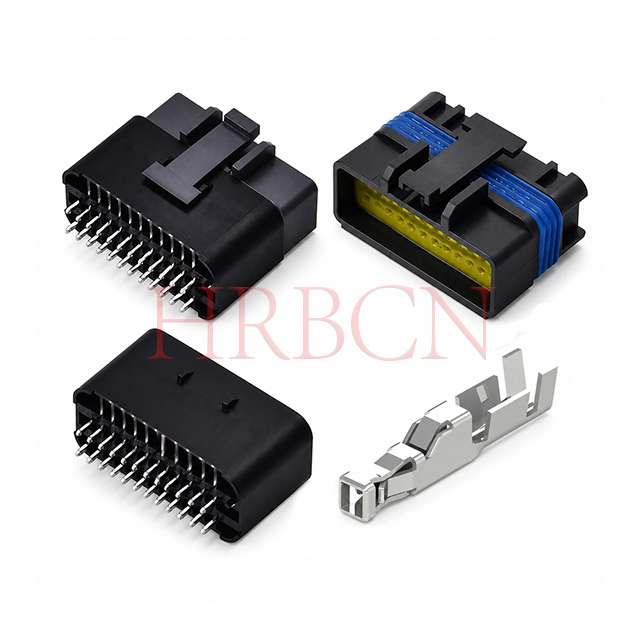

• Dvouřadá zástrčka pouzdra a zásuvka PCB, kompaktní design s vysokou hustotou pro spolehlivé propojení vodičů s deskou

• Sekundární blokovací mechanismus TPA zabraňuje zpětnému vysunutí terminálu při vibracích a nárazech pro dlouhodobou spolehlivost postroje

• Pouzdro PBT UL94 V‑0 zpomalující hoření, pocínované kontakty ze slitiny mědi

• Široká provozní teplota: Pouzdro: -40 ℃ ~ +105 ℃

• Jmenovitý 3A / 100V AC/DC, podporuje dráty AWG 22‑24

• Integrované silikonové těsnící prvky zajišťují úplné utěsnění při úplném spojení

• Dvouřadý, k dispozici v  konfiguracích se 4 kolíky, 8 kolíky , 6 kolíky , 8 kolíky , 10 kolíky , 12 kolíky , 14 kolíky , 16 kolíky , 18 kolíky , 20 kolíky  , 22 kolíky

• V souladu s RoHS a REACH

• Schváleno UL

• Cenově výhodné propojení drátu s deskou, cenově konkurenceschopné ve srovnání s řadami Mini 2.0 a E-unlock 2.0.

Rozložený pohled

Vodotěsná těsnění, průchodky, držák a krimpované koncovky fungují ve spojení s kryty zásuvek a konektorem PCB a poskytují spolehlivé vodotěsné a prachotěsné elektrické propojení.

Aplikační pole

Vodotěsné konektory HRB jsou široce používány v různých scénářích aplikací v náročných podmínkách a poskytují stabilní signál a

přenos energie pro venkovní zařízení a zařízení zaměřená na mobilitu.

- Venkovní vybavení : Sekačky na trávu a další zahradní stroje odolávají prachu, vlhkosti a kolísání venkovní teploty.

- 360° Surround System : Automobilové panoramatické zobrazovací systémy, spolehlivé připojení pro signál z kamery ve vozidle

přenos.

- Zemědělské UAV : ​​Zemědělské postřikovací drony, odolné vůči vlhkosti, prachu a drsnému prostředí na farmě.

- Automobilová zadní kamera : Kabelový svazek automobilové zadní kamery, stabilní výstup signálu pro komponenty vidění vozidla.

- Outdoorová kola : Elektrokola a outdoorová kola, odolné připojení pro napájecí a signální obvody.

- Poháněný invalidní vozík : Elektrický pohyblivý invalidní vozík, zaručující bezpečné a spolehlivé elektrické propojení pro pomůcky pro pohyb.
