Vertikální konektor IDC s roztečí 1,27 mm

Sdílet s:

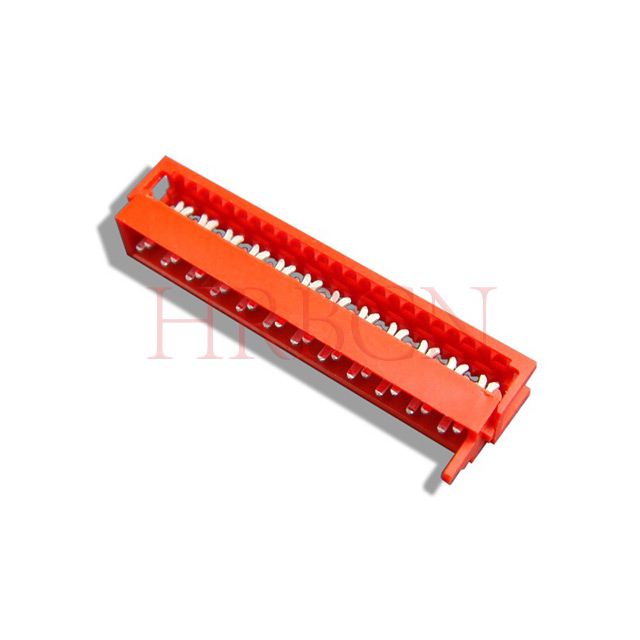

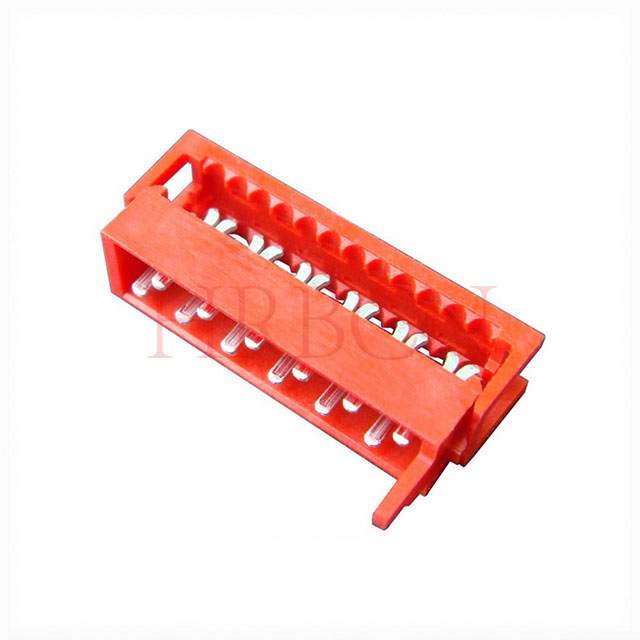

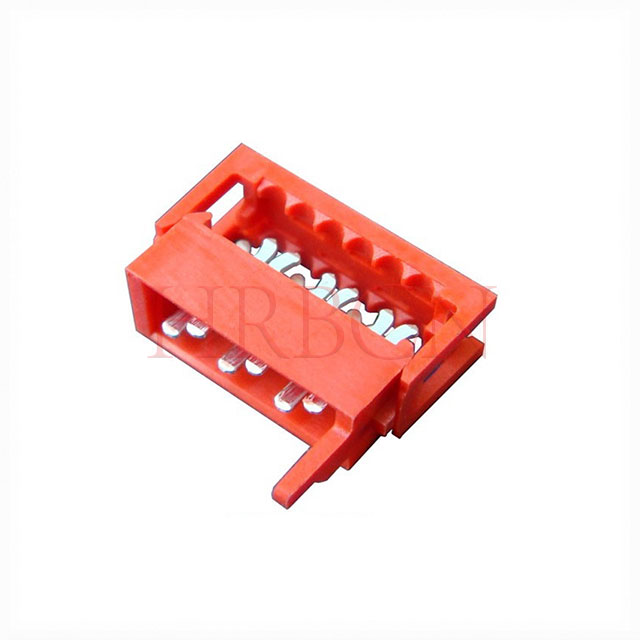

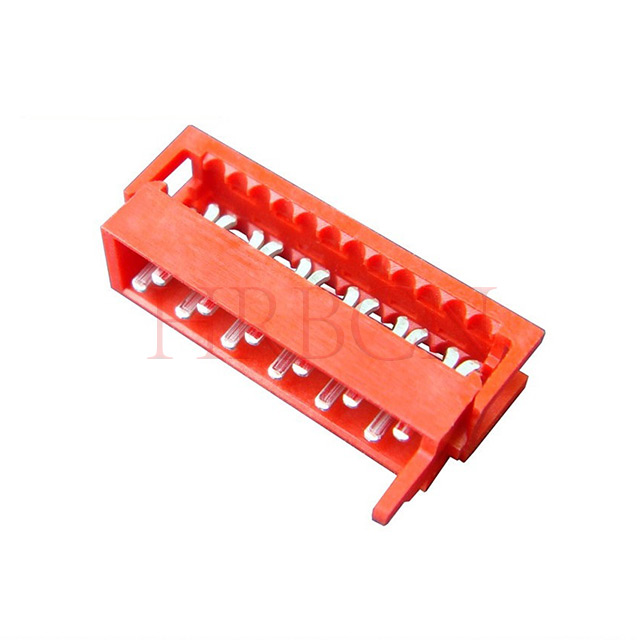

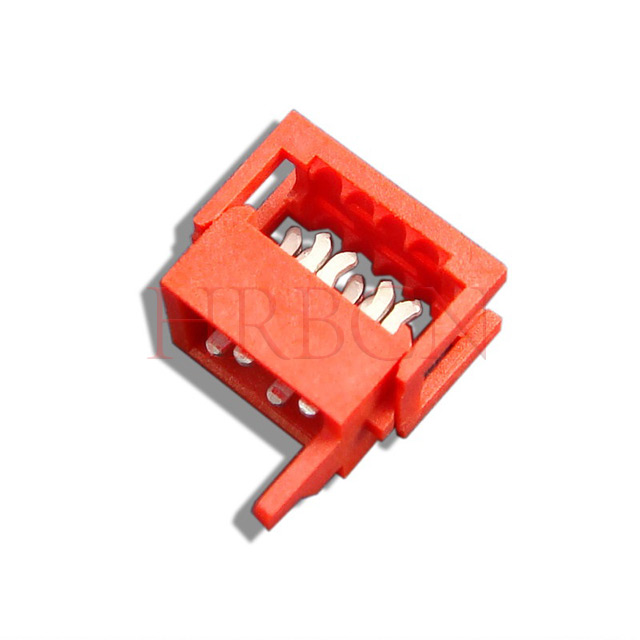

Vertikální konektor IDC s roztečí 1,27 mm

M2548-2xN(M)

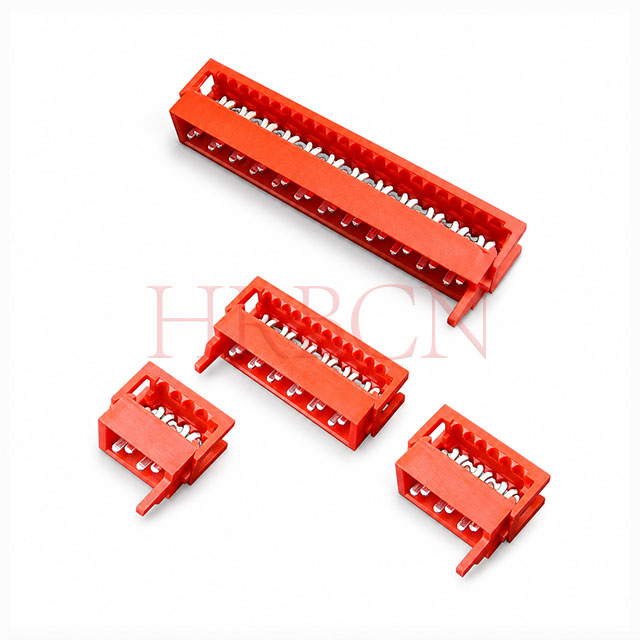

Tento dvouřadý konektor IDC s roztečí 1,27 mm je kompaktní, vysoce spolehlivé řešení propojení drátu a desky určené pro zakončení plochých plochých kabelů. Vyznačuje se vertikálním průchozím (DIP) montážním profilem, červeným pouzdrem PA46 a kontakty z pocínovaného fosforového bronzu, které poskytují stabilní připojení signálu v průmyslové a komerční elektronice.

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M2548-2xN(M)
Značka:
HRB
Kód:
8536909000

Definice

1,27 mm rozteč pásky na konektor desky, dvouřadý, 4 až 24 kolíků

č. dílu		Dimensions	č. dílu		Dimensions
TYP UL94V-0	Obvody	Rozsvícení: A MAX	TYP UL94V-0	Obvody	Tlumič: A
M2548-2×2(M)	4	8.60	M2548-2×8(M)	16	23.80
M2548-2×3(M)	6	11.10	M2548-2×9(M)	18	26.30
M2548-2×4(M)	8	13.60	M2548-2×10(M)	20	28.90
M2548-2×5(M)	10	16.20	M2548-2×11(M)	22	31.40
M2548-2×6(M)	12	18.70	M2548-2×12(M)	24	34.00
M2548-2×7(M)	14	21.30

Vlastnosti

Rozteč: 1,27 mm, dvouřadá
Montáž: Vertikální DIP (Through Hole), vhodný pro pájení vlnou
Ukončení: IDC (Insulation Displacement Connection) pro plochý/páskový kabel
Obvody: 4–24 pozic
Jmenovitý proud: 1A; Jmenovité napětí: 100V AC/DC
Pouzdro: Vysokoteplotní UL94 V‑0
Koncovka: Fosforový bronz, pocínovaný pro dobrou vodivost
Provozní teplota: -40℃ ~ +105℃
V souladu s RoHS

Aplikace

Vnitřní elektroinstalace dronů a UAV
Průmyslová kontrolní a testovací zařízení
Lékařská zařízení
Spotřební elektronika a domácí spotřebiče
Připojení desky ke kabelu na úrovni signálu

Otázka: Jaká je výška tohoto konektoru?

Odpověď: Konektor má standardní rozteč 1,27 mm s dvouřadým designem.

Otázka: Jaké počty pinů jsou k dispozici?

Odpověď: Nabízíme několik možností od 2 do 24 kolíků, abychom splnili různé požadavky na zapojení.

Otázka: Jakou barvu má pouzdro izolátoru?

Odpověď: Pouzdro je červené, vyrobené z materiálu zpomalujícího hoření UL94 V-0.

Otázka: Jaký typ montáže používá tato hlavice?

A: Je to vertikální montáž s průchozím otvorem (DIP), vhodná pro pájení vlnou.

Otázka: Jaký typ kabelu lze spárovat?

Odpověď: Je navržen pro plochý plochý kabel s ukončením IDC, kompatibilní s kabely 28AWG.

Otázka: Je snadná montáž?

A: Ano. Struktura IDC umožňuje rychlé a stabilní připojení kabelů bez složitých krimpovacích nástrojů.

Otázka: Jaký je jmenovitý proud a napětí?

A: Jmenovitý proud je 1A a jmenovité napětí je 100V AC/DC. Používá se především pro přenos signálu.

Otázka: Jaký je rozsah provozních teplot?

Odpověď: Pracovní teplota se pohybuje od -40 °C do +105 °C, což podporuje použití v různých drsných prostředích.

Otázka: Z jakého materiálu jsou kontakty vyrobeny?

A: Kontakty jsou vyrobeny z fosforového bronzu s pocínováním, což zajišťuje dobrou vodivost a odolnost proti oxidaci.

Otázka: Pro jaká zařízení se tento konektor široce používá?

Odpověď: Je ideální pro průmyslovou automatizaci, testovací zařízení, robotiku, automobilovou elektroniku, audio a video zařízení a spotřební elektroniku.

Otázka: Může nahradit konvenční 1,27mm konektory IDC drát-deska?

A: Ano. Dodržuje univerzální průmyslové standardy a je plně kompatibilní s produkty rozhraní stejné specifikace.

Otázka: Můžete poskytnout přizpůsobená čísla PIN?

Odpověď: K dispozici je vlastní služba. Kontaktujte prosím náš tým pro vaše konkrétní požadavky.

Otázka: Je produkt v souladu s environmentálními předpisy?

Odpověď: Všechny produkty splňují normy RoHS a REACH.
