1,27 mm rozteč dvouřadá vertikální DIP hlavička M2548-2xN(P)

Sdílet s:

1,27 mm rozteč dvouřadá vertikální DIP hlavička M2548-2xN(P)

M2548-2xN(P)

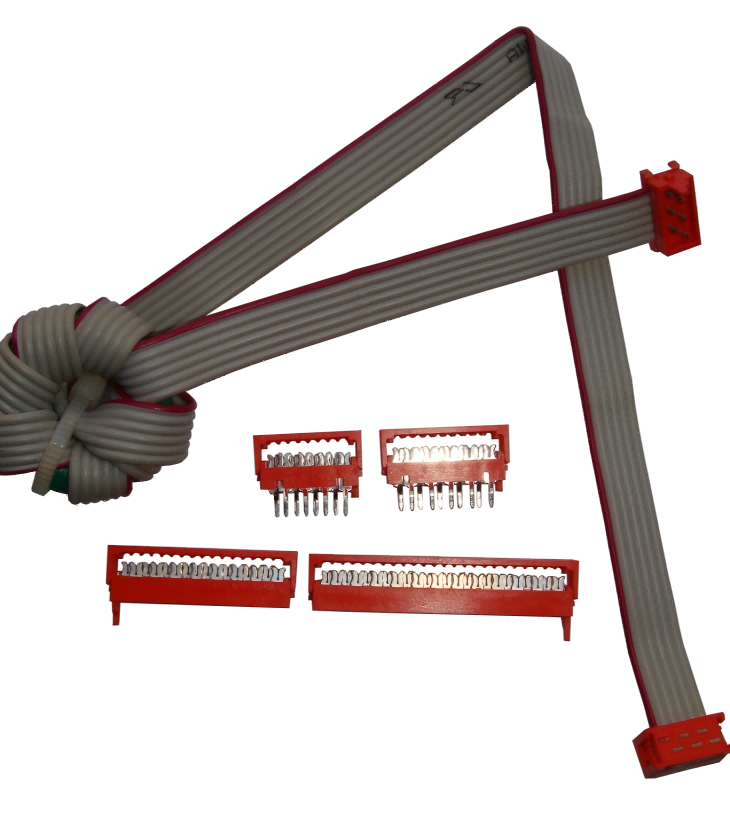

Vertikální průchodka s vysokou hustotou 1,27 mm určená pro zakončení plochým kabelem IDC. Dvouřadá montáž DIP, ideální pro prostorově omezená signálová připojení v dronech, průmyslových ovládacích prvcích a spotřební elektronice.

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M2548-2xN(P)
Značka:
HRB
Kód:
8536909000

Definice

1,27 mm rozteč pásky na konektor desky, DIP, dvouřadý, 4 až 24 kolíků

č. dílu		Dimensions	č. dílu		Dimensions
TYP UL94V-0	Obvody	Rozsvícení: A MAX	TYP UL94V-0	Obvody	Tlumené: A
M2548-2×2(P)	4	8.60	M2548-2×8(P)	16	23.80
M2548-2×3(P)	6	11.10	M2548-2×9(P)	18	26.30
M2548-2×4(P)	8	13.60	M2548-2×10(P)	20	28.90
M2548-2×5(P)	10	16.20	M2548-2×11(P)	22	31.40
M2548-2×6(P)	12	18.70	M2548-2×12(P)	24	34.00
M2548-2×7(P)	14	21.30

Vlastnosti

Rozteč: 1,27 mm, dvouřadá
Montáž: Vertikální DIP (průchozí otvor) pro snadné pájení
Ukončení: IDC (Insulation Displacement Connection) pro plochý/páskový kabel
Obvody: 4–24 pozic
Jmenovitý proud: 1A; Jmenovité napětí: 100V AC/DC
Pouzdro: Vysokoteplotní UL94 V‑0
Koncovka: Fosforový bronz, pocínovaný pro dobrou vodivost
Provozní teplota: -40℃ ~ +105℃
V souladu s RoHS

Aplikace

Vnitřní elektroinstalace dronů a UAV
Průmyslová kontrolní a testovací zařízení
Lékařská zařízení
Spotřební elektronika a domácí spotřebiče
Připojení desky ke kabelu na úrovni signálu

Otázka: Jaká je výška tohoto konektoru?

Odpověď: Konektor má standardní rozteč 1,27 mm s dvouřadým designem.

Otázka: Jaké počty pinů jsou k dispozici?

Odpověď: Nabízíme několik možností od 2 do 16 kolíků, abychom splnili různé požadavky na zapojení.

Otázka: Jakou barvu má pouzdro izolátoru?

Odpověď: Pouzdro je červené, vyrobené z materiálu zpomalujícího hoření UL94 V-0.

Otázka: Jaký typ montáže používá tato hlavice?

A: Je to vertikální montáž s průchozím otvorem (DIP), vhodná pro pájení vlnou a ruční pájení.

Otázka: Jaký typ kabelu lze spárovat?

Odpověď: Je navržen pro plochý plochý kabel s ukončením IDC, kompatibilní s kabely 28~30 AWG.

Otázka: Je snadná montáž?

A: Ano. Struktura IDC umožňuje rychlé a stabilní připojení kabelů bez složitých krimpovacích nástrojů.

Otázka: Jaký je jmenovitý proud a napětí?

A: Jmenovitý proud je 1A a jmenovité napětí je 100V AC/DC. Používá se především pro přenos signálu.

Otázka: Jaký je rozsah provozních teplot?

Odpověď: Pracovní teplota se pohybuje od -40 °C do +105 °C, což podporuje použití v různých drsných prostředích.

Otázka: Z jakého materiálu jsou kontakty vyrobeny?

A: Kontakty jsou vyrobeny z fosforového bronzu s pocínováním, což zajišťuje dobrou vodivost a odolnost proti oxidaci.

Otázka: Pro jaká zařízení se tento konektor široce používá?

Odpověď: Je ideální pro průmyslovou automatizaci, testovací zařízení, robotiku, automobilovou elektroniku, audio a video zařízení a spotřební elektroniku.

Otázka: Může nahradit konvenční 1,27mm konektory IDC drát-deska?

A: Ano. Dodržuje univerzální průmyslové standardy a je plně kompatibilní s produkty rozhraní stejné specifikace.

Otázka: Můžete poskytnout přizpůsobená čísla PIN?

Odpověď: K dispozici je vlastní služba. Kontaktujte prosím náš tým pro vaše konkrétní požadavky.

Otázka: Je produkt v souladu s environmentálními předpisy?

Odpověď: Všechny produkty splňují normy RoHS a REACH.
