Obecné často kladené dotazy
Q1: Jaká je rozteč a rozsah kolíků konektoru IDC řady M7060?
Odpověď: Jedná se o 3,96 mm průchodový konektor IDC s podporou 2 až 24 kolíků pro výběr.
Q2: Jaké dráty jsou kompatibilní s tímto konektorem?

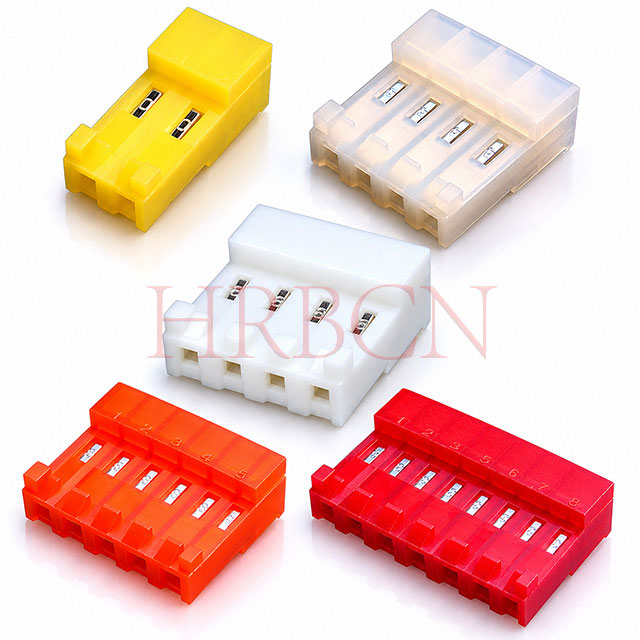

Odpověď: Hodí se pro vodiče AWG18, AWG20, AWG22 a AWG24, které odpovídají různým kódům barev krytu.
Q3: Jaké jsou elektrické jmenovité hodnoty a pracovní teplota?
A: Jmenovitý proud: 5A AC/DC; Jmenovité napětí: 600V AC/DC; Provozní teplota: -25°C až +85°C.
Q4: Jaké jsou materiály a třída zpomalující hoření?
A: Pouzdro: Nylon66, UL94V-2; Koncovka: Fosforový bronz s pocínováním nebo zlatem.
Q5: Jaké jsou funkce polarizačních jazýčků a uzamykací rampy?
A: Polarizační výstupky zabraňují opačnému vložení; uzamykací rampa zajišťuje pevné spojení a zabraňuje volnému spojení.

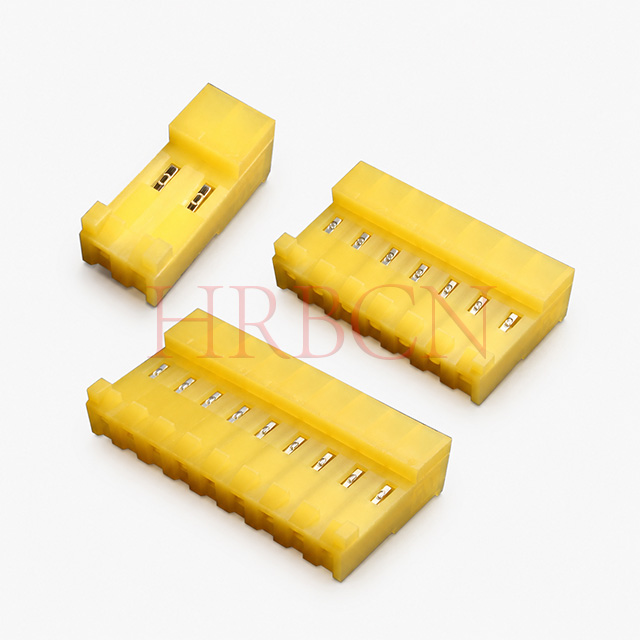

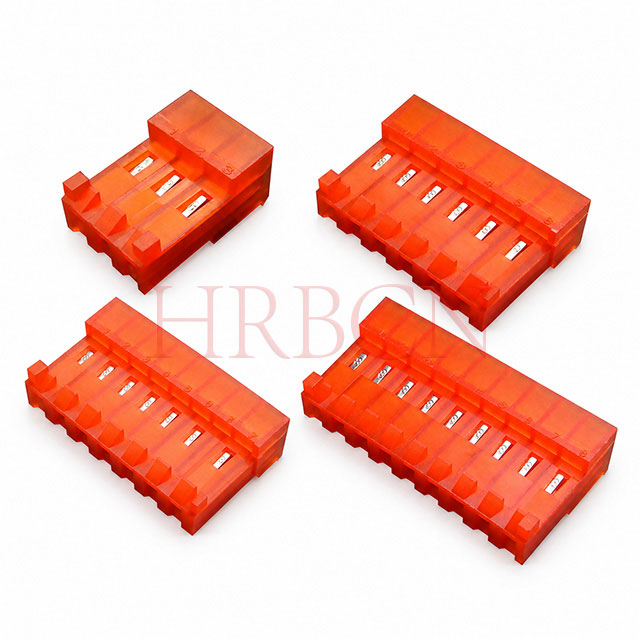

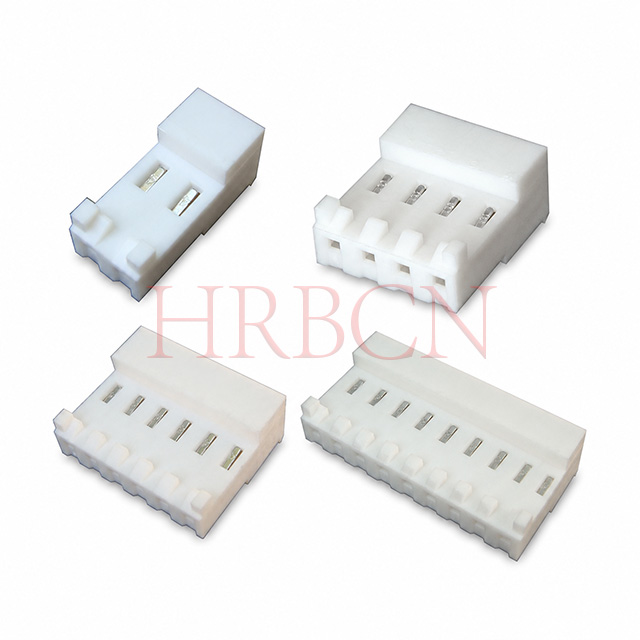

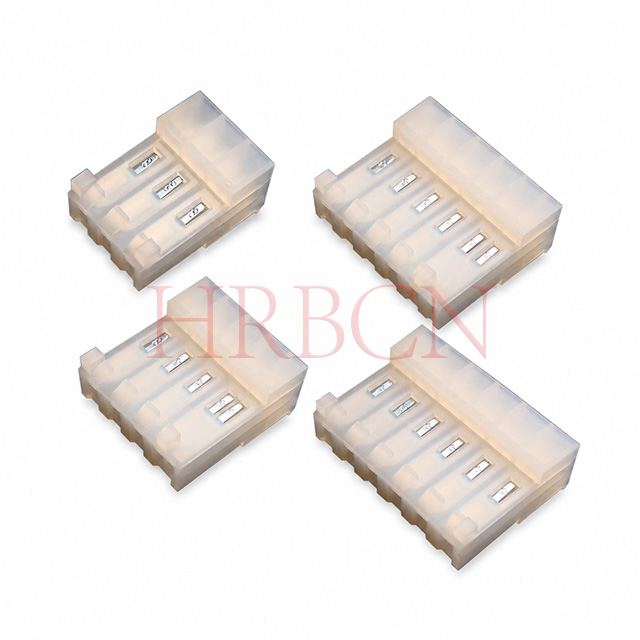

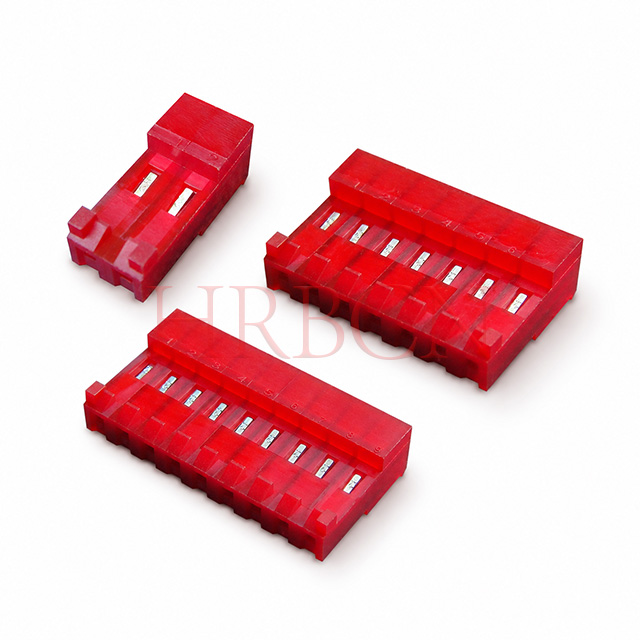

Q6: Jedná se o uzavřený konektor IDC? Jaká je orientace?
Odpověď: Ano, je to 90° uzavřený konektor IDC pro nepřímé spojení.
Q7: Pro jaké aplikace je M7060R-NCR vhodný?
A: Používá se hlavně pro ukončení vodičů průmyslových řídicích zařízení, domácích spotřebičů a obecných elektronických produktů.
Q8: Můžete poskytnout přizpůsobené počty nebo barvy pinů?
Odpověď: Standardní kolíky se pohybují od 2 do 24 a je k dispozici několik standardních barev. Kontaktujte nás pro nestandardní přizpůsobení.
Technické často kladené dotazy
Q1: Proč existují dvě verze konektorů IDC: s uzamykací rampou a bez uzamykací rampy?
Odpověď: Jsou navrženy tak, aby odpovídaly různým scénářům mechanické spolehlivosti, nákladů a montáže:
S uzamykací rampou: Přidejte integrovaná uzamykací žebra na pouzdro pro vytvoření fyzického zaklapnutí po spojení. Výrazně zvyšuje přídržnou sílu, odolává vibracím, tahání kabelů a přemístění tepelné roztažnosti, čímž zabraňuje náhodnému rozpojení. Zaměřuje se na vysoce spolehlivé pracovní podmínky.
Bez uzamykací rampy: Zjednodušená konstrukce pouzdra bez aretace. Spojování spoléhá pouze na tření mezi terminálem a sběračem. Nižší materiálové náklady, menší vnější rozměry a snadnější plně automatizovaná montáž, navržená pro statická, nízkonapěťová vnitřní spotřebitelská zařízení.
Q2: Jaké jsou praktické aplikační rozdíly mezi těmito dvěma typy?
IDC s aretační rampou
Hlavní výhoda: Silný výkon proti vibracím a povolování, zřetelné slyšitelné 'cvaknutí' pro potvrzení úplného spárování
Typické aplikace: Průmyslová řídicí zařízení, moduly motorového pohonu, HVAC spotřebiče, výkonové řídicí skříně, přenosné testovací přístroje, zařízení s častým transportem nebo mechanickými otřesy.
Pracovní prostředí: Zařízení s nepřetržitými vibracemi, teplotní cykly, vnější napětí kabelu; produkty, u kterých volné spojení způsobí bezpečnostní rizika nebo vypnutí zařízení.
IDC bez aretační rampy
Hlavní výhoda: Kompaktní velikost, nižší jednotková cena, hladké zasouvání bez dodatečného odporu zámku
Typické aplikace: Statická vnitřní spotřební elektronika, moduly LED osvětlení, malé domácí spotřebiče, vnitřní pevná elektroinstalace desek plošných spojů, levné digitální příslušenství.
Pracovní prostředí: Statická instalace, žádné zjevné vibrace/otřesy, kabely upevněné drátěnými sponami bez tažné síly, nenáročný přenos signálu.
Q3: Jak si vybrat mezi konektory IDC s uzamykatelnou rampou a bez uzamykatelné rampy?
Dodržujte tyto 4 standardy posuzování:
Zkontrolujte stav vibrací a otřesů
Pokud zařízení běží s nepřetržitými vibracemi, nárazy nebo častým pohybem → Vyberte s uzamykací rampou
Pokud je výrobek upevněn uvnitř bez vibrací → Vyberte bez aretační rampy
Vyhodnoťte riziko uvolnění spojení
Uvolněné spojení způsobí výpadek proudu, ztrátu signálu nebo bezpečnostní riziko → Je vyžadována verze s blokovací rampou
Dočasné vnitřní zapojení, zanedbatelný náraz, i když je odpojen → Bezblokovací verze je přijatelná
Limit ceny a objemu
Přísná kontrola nákladů na kusovník, potřeba kompaktního prostoru skříně → Bez aretační rampy
Dlouhá životnost, vysoký standard kvality produktu, nákladová tolerance → S aretační rampou
Montážní a výrobní poptávka
Hromadná automatizovaná montážní linka vyžadující nízký odpor vkládání → Bez aretační rampy
Ruční montáž, pro posouzení úplného zasunutí je nutná jasná odezva kliknutí → S aretační rampou
Q4: Ovlivňuje konstrukce uzamykací rampy kompatibilitu s odpovídajícími hlavičkami PCB?
Odpověď: Č. IDC řady M7060 s/bez zamykací rampy sdílejí identickou rozteč, rozložení kolíků a vnitřní velikost svorek, plně kompatibilní s odpovídajícími zásuvkami PCB řady M3965. Pouze vnější konstrukce zámku pouzdra je odlišná, žádný vliv na elektrické připojení nebo přizpůsobení rozměrů.
Q5: Spadne snadno nezamykatelná rampa IDC během používání?
A: Záleží na pracovních podmínkách. Při plně statické instalaci s kabelem upevněným odlehčením tahu nebo kabelovými stahovacími páskami může zadržování tření zaručit stabilní spojení. Ale při vibracích, tažné síle nebo cyklování teploty se postupně uvolní a způsobí přerušované přerušení signálu, takže se nedoporučuje pro vysoce spolehlivé průmyslové scénáře.
