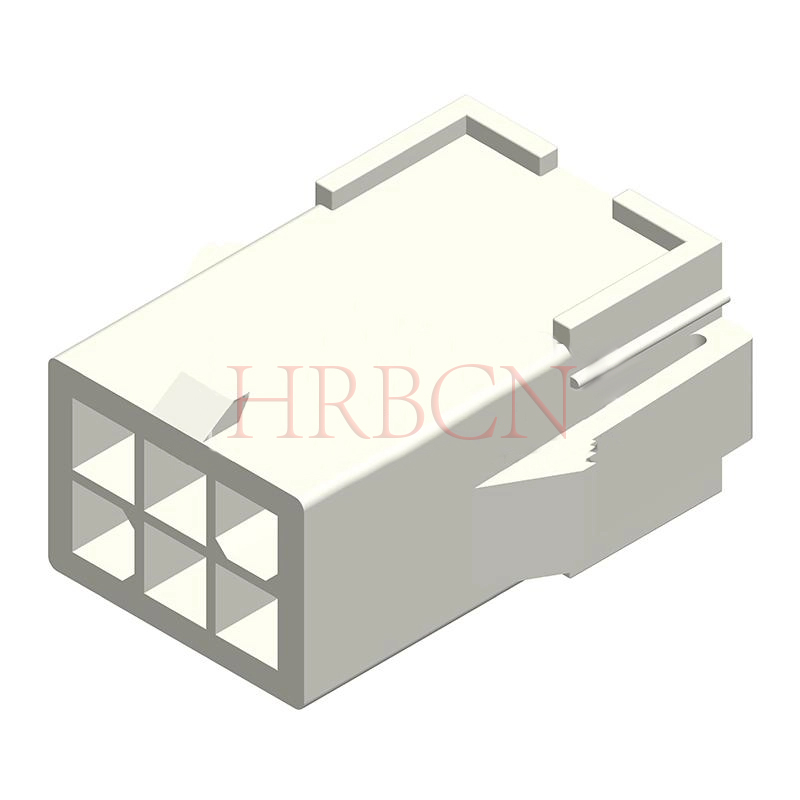

UL94V-0 Dvouřadý kryt krytu

Stav dostupnosti:
Množství:
  • P1020-2xN--WHK HRB

  • HRB

Popis:


Systém HRB 4.14 rozteč drátu k drátu, drátu k desce konektoru se skládá z pouzdra konektoru, krimpovací svorky a kolíkové hlavice (wafer), obvykle v samčí krimpovací pouzdro, samičí krimpovací pouzdro, samičí a samčí krimpovací svorky, pravoúhlý a vertikální kolík hlavička (oplatka).

P1020-2xN-NHK (Nylon UL94V-2, přírodní barva) & P1020-2xN-WHK (Nylon UL94V-0, bílá barva)  série je elektrické pouzdro s vnitřním konektorem, třířadé, dostupné v obvodech od 2 do 6 pólů, s použitím samčího terminálu řady T1020 (AWG#18-22; AWG#24-26) jak pocínovaného, ​​tak pozlaceného podle výběru zákazníka), párování s P1010-2×NNH (Nylon UL94V-2, přírodní barva)&P1010-2×NWH (Nylon UL94V-0, bílá barva)  série (konektor drátu k drátu).


technické parametry:


1) Jmenovitý proud: 7A AC, DC
2) Jmenovité napětí: 600V AC, DC
3) Provozní teplota:V2: -25ºC až +85ºC
                                           V0: -40ºC až +105ºC
4) Kontaktní odpor: 10mΩ max
5) Izolační odpor: 1000MΩ min.
6) Odolné napětí: 1500V AC/min
7) Materiál: NylonUL94V-2/NylonUL94V-0
8) Požadavek na přídržnou sílu koncovky v krytu: 4,0 kg (min.)
9) Velikost vodiče: AWG#18 až #26
10) cUL číslo souboru: E304945


Informace pro objednání:


HRB Dvouřadé pouzdro zástrčky s roztečí 4,14 mm s křidélky pro montáž na panel, PA 66 UL94V-0, bílá barva, 4&6 pólů.


P1020-2xN-W-H-K

       ①     ②  ③    ④⑤  ⑥

①:  Sériové číslo produktu HRB

②:  číslo řádku záhlaví špendlíku

③:  počet obvodů/pólů v řadě

④:  barva krimpovacího pouzdra: přírodní/bílá

⑤: Druh konektoru: Pouzdro

⑥: Konektor krytu s uchy pro montáž na panel.


č. dílu
Dimensions SPQ (balení: Poly Bag)
TYP UL94V-2 TYP UL94V-0 Obvody Tlumič: A Tlumení: B
   P1020-2×2-NHK P1020-2×2-WHK 4 4.14 10.33 500
P1020-2×3-NHK P1020-2×3-WHK 6 8.28 14.47 300


P1020-2XN-NHK&P1020-1xN-NHK&P1020-2xN-WHK&P1020-1XN-WHK katalog.pdf


1) Jmenovitý proud: 7A AC, DC
2) Jmenovité napětí: 600V AC, DC
3) Provozní teplota:V2: -25ºC až +85ºC
                                           V0: -40ºC až +105ºC
4) Kontaktní odpor: max. 10mΩ
5) Izolační odpor: 1000MΩ min.
6) Odolné napětí: 1500V AC/min
7) Materiál: NylonUL94V-2/NylonUL94V-0
8) Požadavek na přídržnou sílu koncovky v krytu: 4,0 kg (min.)
9) Velikost vodiče: AWG#18 až #26
10) cUL číslo souboru: E304945
