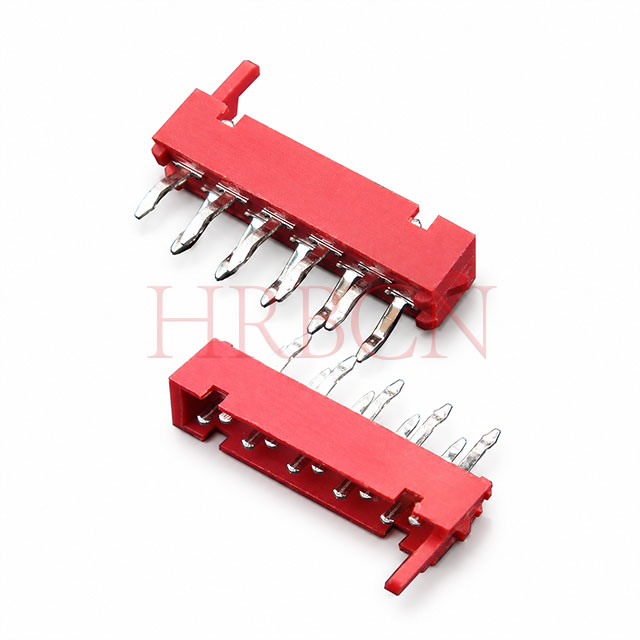

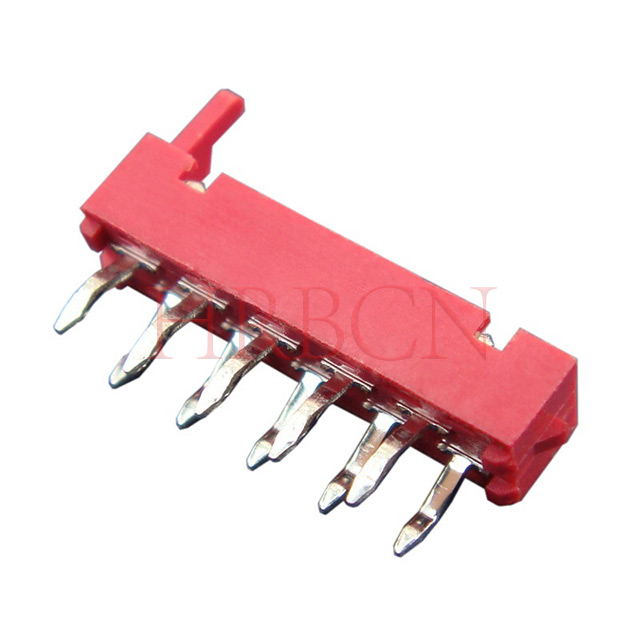

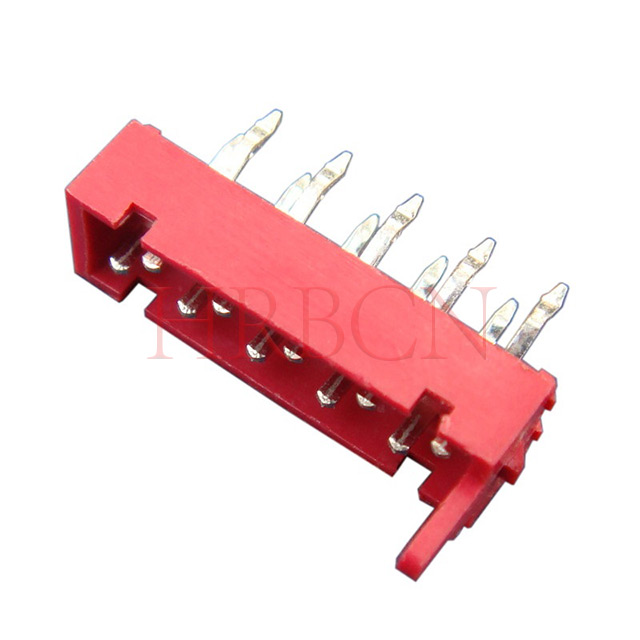

Rozteč 1,27 mm, dvouřadý samec na desce M25483-2xN

M25483-2xN
Tento dvouřadý DIP header s roztečí 1,27 mm je vysoce přesné a spolehlivé propojení deska-deska navržené pro kompaktní elektronické systémy. Vyznačuje se vertikální montáží s průchozím otvorem (DIP), červeným pouzdrem PA46 UL94 V-0 a kontakty z pocínovaného fosforového bronzu, které zajišťují stabilní elektrický výkon v průmyslových a komerčních aplikacích.
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M25483-2xN

  • HRB

  • 8536909000

Definice

Rozteč konektoru 1,27 mm, konektor samec na desce, vertikální, DIP, dvouřadý, 4 až 24 okruhů

č. dílu
Dimensions
č. dílu
Dimensions
TYP UL94V-0ObvodyTlumič: ATlumení: BTYP UL94V-0ObvodyTlumič: ATlumení: B
M25483-2×247.202.54M25483-2×81622.4417.78
M25483-2×369.745.08M25483-2×91824.9823.32
M25483-2×4812.287.62M25483-2×102027.5222.86
M25483-2×51014.8210.16M25483-2×112230.0625.40
M25483-2×61217.3612.70M25483-2×122432.6027.94
M25483-2×71419.9015.24



Vlastnosti

- Dvouřadý design s jemnou roztečí 1,27 mm, kompaktní struktura, výrazně šetřící prostor pro rozložení PCB

- Vertikální metoda montáže DIP průchozí dírou, kompatibilní s pájením vlnou a ručním pájením

- Přizpůsobitelný rozsah kolíků od 2 do 24 kolíků pro splnění různých požadavků na připojení desky k desce

- Vysoce kvalitní pouzdro PA46 UL94 V-0, vynikající odolnost proti vysokým teplotám a odolnost proti hoření

- Přesné pocínované kontakty z fosforového bronzu, nízký přechodový odpor a stabilní elektrický výkon

- Vestavěný polarizační klíč proti chybnému vložení, aby se zabránilo opačné montáži a zlepšila se účinnost montáže

- Standardní průmyslová velikost spárování, plně kompatibilní s běžným 1,27mm příslušenstvím drát-deska a deska-deska

- V souladu s RoHS, bez olova a šetrné k životnímu prostředí

Aplikace

Tato 1,27mm dvouřadá vertikální DIP zásuvka je ideální pro vysoce přesné a prostorově omezené scénáře připojení, široce používané pro

  • Průmyslová řídicí zařízení

  • Automatizované systémy

  • Zkušební a měřicí přístroje

  • Elektronika dronu

  • Spotřební elektronická zařízení

  • Vestavěné moduly PCB a miniaturní systémy přenosu signálu



Aktuální hodnocení
1A AC DC
Jmenovité napětí
100V AC DC
Teplotní rozsah
-40 °C~+105 °C
Kontaktní odpor
10mΩ Max.
Izolační odpor
1000MΩ min.
Odolné napětí
500V AC/min
Velikost drátu
AWG28
Materiál
HSG: Nylon46 (červený) UL94V-0
Koncovka: fosforový bronz
Ukončení terminálu
Cín přes nikl

Otázka: Jaká je výška této hlavičky mezi deskami?

Odpověď: Tento konektor využívá standardní dvouřadý design s jemnou roztečí 1,27 mm, který je vhodný pro připojení kompaktní desky PCB k desce.

Otázka: Jaký typ montáže používá tato 1,27 mm hlavička?

Odpověď: Jedná se o vertikální DIP průchozí zásuvku, která podporuje pájení vlnou a ruční pájení pro stabilní montáž PCB.

Otázka: Jaké počty pinů jsou k dispozici pro tento konektor?

Odpověď: 1,27mm dvouřadá hlavička podporuje přizpůsobitelná čísla kolíků od 2 do 24 kolíků, aby vyhovovala potřebám různých projektů.

Otázka: Z jakého materiálu je pouzdro vyrobeno?

Odpověď: Skříň sběrače je vyrobena z vysoce kvalitního materiálu PA46 s třídou zpomalující hoření UL94 V-0, vyznačující se vysokou teplotní odolností a izolační stabilitou.

Otázka: K čemu se tato 1,27mm hlavička používá hlavně?

Odpověď: Slouží jako základní konektor mezi deskami pro přenos signálu, široce používaný v přesných elektronických zařízeních vyžadujících kompaktní připojení s roztečí 1,27 mm.

Otázka: Podporuje tato vertikální hlavička DIP přizpůsobenou službu?

Odpověď: Ano, poskytujeme profesionální přizpůsobení počtu kolíků a technických parametrů tak, aby odpovídaly vašim jedinečným požadavkům na připojení PCB.

Otázka: Je tento 1,27mm dvouřádkový adaptér šetrný k životnímu prostředí?

Odpověď: Všechny specifikace jsou plně v souladu s environmentálními normami RoHS a REACH, vhodné pro prodej na globálním trhu.
