Rozteč 1,27 mm, dvouřadá deska-deska, samice záhlaví M25481/M25482/M25484

Sdílet s:

Rozteč 1,27 mm, dvouřadá deska-deska, samice záhlaví M25481/M25482/M25484

M25481 M25482 M25484

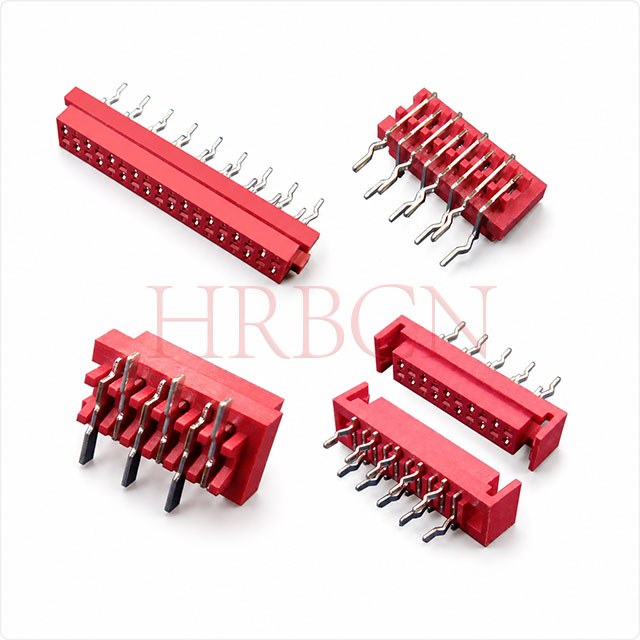

Tento dvouřadý konektor na desce s roztečí 1,27 mm zahrnuje kompletní modely řady M2548, kompletní řešení mezi deskami pro přímé spojení desek plošných spojů. Je k dispozici v provedení s horním a bočním vstupem, s průchozím otvorem DIP a povrchovou montáží SMD pro různé procesy pájení. Pro splnění požadavků na ochranu proti uvolnění jsou k dispozici standardní verze i verze vybavené západkou.
Tato řada je vyrobena z červeného materiálu PA46 s odolností proti hoření UL94 V-0 a je vybavena kontakty z pocínovaného fosforového bronzu a vyznačuje se skvělou tepelnou odolností, stabilní vodivostí a antioxidačním výkonem. Vlastní počty pinů jsou volitelné, vhodné pro průmyslové řízení, zařízení IoT, spotřební elektroniku a montáž PCB s vysokou hustotou.

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M25481 M25482 M25484
Značka:
HRB
Kód:
8536909000

Definice

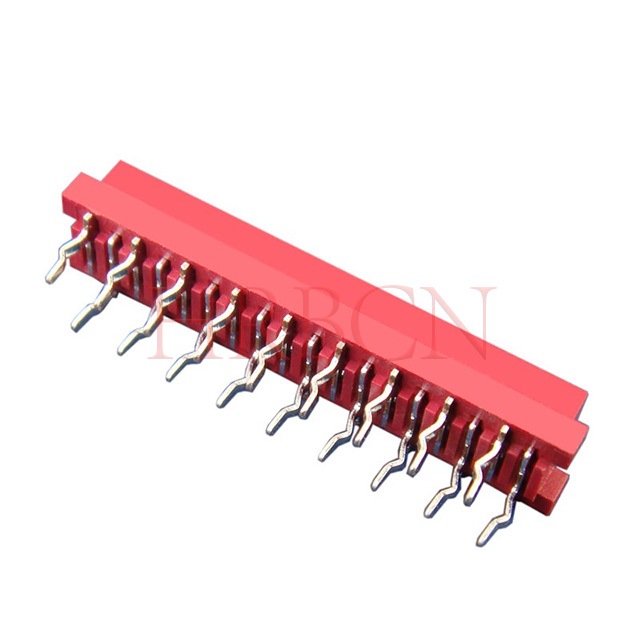

1. Řada M25481 je 1,27 mm rozteč hlavičky, deska na desku, konektor na desce, horní vstup, dvouřadý, 4 až 24 kolíků

č. dílu		Dimensions	č. dílu		Dimensions
TYP UL94V-0	Obvody	Rozsvícení: A MAX	TYP UL94V-0	Obvody	Tlumené: A
M25481-2×2	4	7.10	M25481-2×8	16	22.40
M25481-2×3	6	9.70	M25481-2×9	18	24.90
M25481-2×4	8	12.20	M25481-2×10	20	27.40
M25481-2×5	10	14.70	M25481-2×11	22	30.00
M25481-2×6	12	17.30	M25481-2×12	24	32.50
M25481-2×7	14	19.80

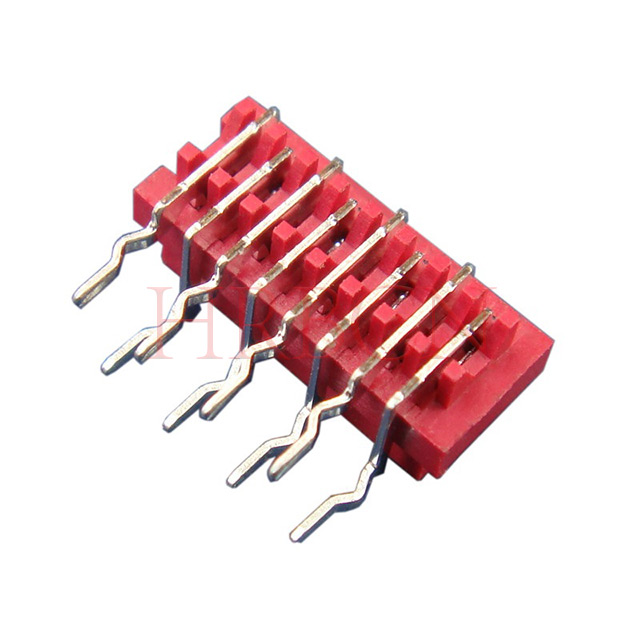

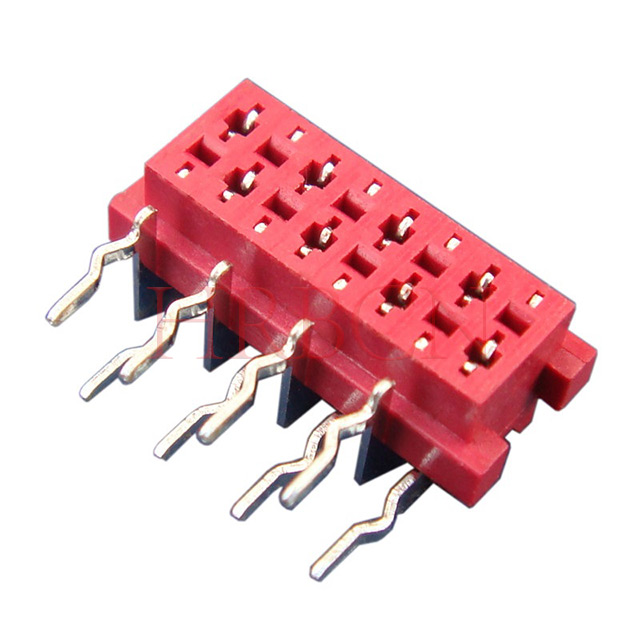

2. Řada M25481R je 1,27 mm rozteč hlavičky, deska na desku, konektor na desce, boční vstup, dvouřadý, 4 až 24 kolíků

č. dílu		Dimensions	č. dílu		Dimensions
TYP UL94V-0	Obvody	Rozsvícení: A MAX	TYP UL94V-0	Obvody	Tlumené: A
M25481R-2×2	4	7.10	M25481R-2×8	16	22.40
M25481R-2×3	6	9.70	M25481R-2×9	18	24.90
M25481R-2×4	8	12.20	M25481R-2×10	20	27.40
M25481R-2×5	10	14.70	M25481R-2×11	22	30.00
M25481R-2×6	12	17.30	M25481R-2×12	24	32.50
M25481R-2×7	14	19.80

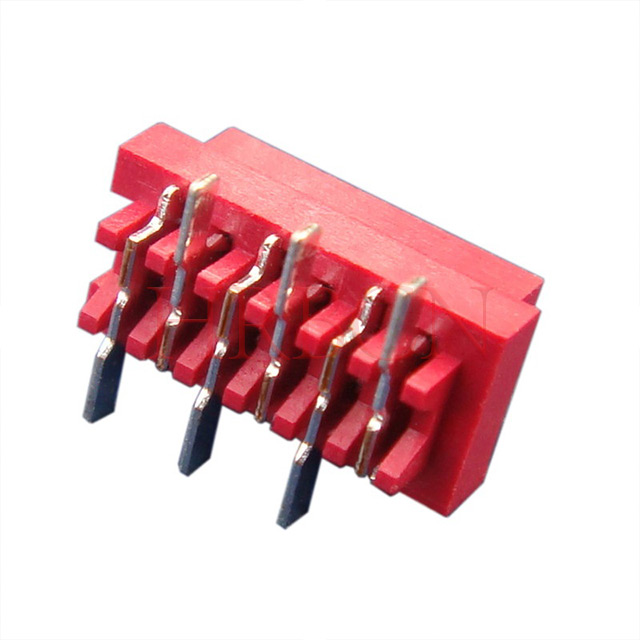

3. Řada M25482 je 1,27 mm rozteč hlavičky, deska na desku, konektor na desce, zásuvka na desce, zařízení pro povrchovou montáž (SMD), dvouřadá, 4 až 24 kolíků

č. dílu		Dimensions	č. dílu		Dimensions
TYP UL94V-0	Obvody	Rozsvícení: A MAX	TYP UL94V-0	Obvody	Tlumené: A
M25482-2×2	4	7.10	M25482-2×8	16	22.24
M25482-2×3	6	9.54	M25482-2×9	18	24.78
M25482-2×4	8	12.08	M25482-2×10	20	27.32
M25482-2×5	10	14.62	M25482-2×11	22	29.86
M25482-2×6	12	17.16	M25482-2×12	24	32.40
M25482-2×7	14	19.70

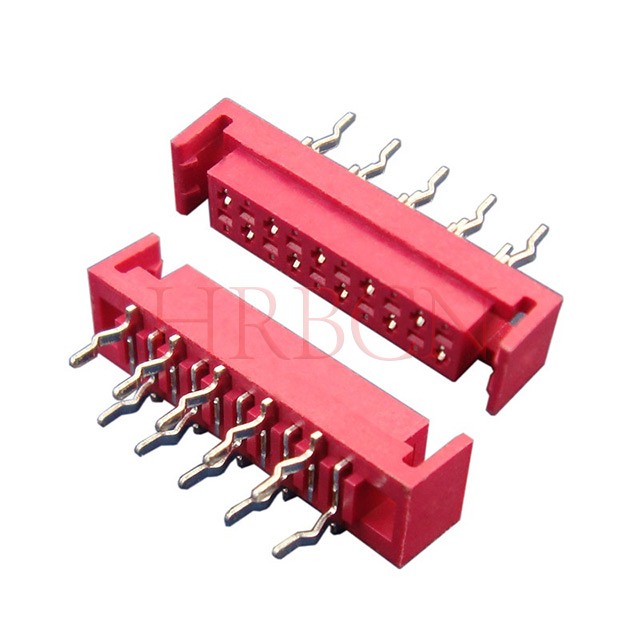

4. Řada M25484 je 1,27 mm rozteč hlavičky, deska na desku, konektor na desce, horní vstup se západkami, dvouřadý, 4 až 24 kolíků

č. dílu		Dimensions			č. dílu		Dimensions
TYP UL94V-0	Cir	Tlumené: A	Tlumení: B	Tlumení: C	TYP UL94V-0	Cir	Tlumené: A	Tlumení: B	Tlumení: C
M25484-2×2	4	9.70	3.81	5.60	M25484-2×8	16	24.94	19.05	20.84
M25484-2×3	6	12.24	6.35	8.14	M25484-2×9	18	27.48	21.59	23.38
M25484-2×4	8	14.78	8.89	10.68	M25484-2×10	20	30.02	24.13	25.92
M25484R-2×5	10	17.32	11.43	13.22	M25484-2×11	22	32.56	26.67	28.46
M25484R-2×6	12	19.86	13.97	15.76	M25484-2×12	24	35.10	29.21	31.00
M25484R-2×7	14	22.40	16.51	18.30

5. Řada M25484R je rozteč 1,27 mm, deska na desku, konektor na desce typu samice, zařízení pro povrchovou montáž s horním vstupem (SMD) se západkami, dvě řady, 4 až 24 kolíků

č. dílu		Dimensions			č. dílu		Dimensions
TYP UL94V-0	Cir	Tlumené: A	Tlumení: B	Tlumení: C	TYP UL94V-0	Cir	Tlumené: A	Tlumení: B	Tlumení: C
M25484-2×2	4	9.70	3.81	5.60	M25484-2×8	16	24.94	19.05	20.84
M25484-2×3	6	12.24	6.35	8.14	M25484-2×9	18	27.48	21.59	23.38
M25484-2×4	8	14.78	8.89	10.68	M25484-2×10	20	30.02	24.13	25.92
M25484R-2×5	10	17.32	11.43	13.22	M25484-2×11	22	32.56	26.67	28.46
M25484R-2×6	12	19.86	13.97	15.76	M25484-2×12	24	35.10	29.21	31.00
M25484R-2×7	14	22.40	16.51	18.30

Vlastnosti

Rozteč dvou řad 1,27 mm, široká kompatibilita
2–24 volitelných počtů pinů
Pouzdro zpomalující hoření PA46 UL94 V-0
Stabilní spojení odolné proti vibracím
V souladu s RoHS
M25481R: Boční vstup, montáž DIP, bez západky
M25482: Horní vstup, typ SMD, bez západky, k dispozici páska a cívka
M25481: Horní vstup, montáž DIP, bez západky
M25484R: Horní vstup, SMD, s uzamykacími západkami
M25484: Horní vstup, DIP, s aretačními západkami

Aplikace specifické pro model

M25481R (Side Entry, DIP): Zařízení s omezeným horním prostorem, boční montáž PCB, výroba standardního pájení vlnou.
M25482 (Top Entry, SMD, No Latch): Rozložení plošných spojů s vysokou hustotou, miniaturizovaná elektronika, automatizované pájecí linky pro přetavení.
M25481 (Top Entry, DIP): Obecné elektronické sestavy, konvenční připojení PCB, ruční a vlnové pájení.
M25484R (horní vstup, SMD, se západkami): Zařízení náchylná k vibracím, přenosná zařízení, automobilová elektronika, kompaktní sestavy SMD.
M25484 (horní vstup, DIP, se západkami): Palubní jednotky, průmyslové stroje, zařízení vyžadující připojení proti uvolnění při vibracích.

Otázka: Jaké typy konektorů jsou toto?

A: Všechny jsou 1,27 mm rozteč dvouřadého pouzdra deska-deska samice, určené pro přímé spojení PCB.

M25481R: Konektor na základní desce | Boční vstup | DIP

M25482：Famice na desce konektoru | SMD | Normální typ

M25481 ：Konektor na základní desce | Nahoru | DIP

M25484R ：Konektor na základní desce | Top Entry SMD se západkami

M25484 ：Konektor na základní desce | Horní vstup se západkami

Otázka: Jak si vybrat mezi těmito konektory na desce?

Odpověď: Vybírejte podle tří klíčových faktorů: směr spojování (horní vstup / boční vstup), typ montáže na desku plošných spojů (DIP / SMD) a zda je potřeba zajišťovací západka.

Otázka: Kdy zvolit typ bočního vstupu?

Odpověď: Vyberte M25481R, pokud vaše PCB umožňuje pouze boční připojení nebo má nedostatečný horní instalační prostor.

Otázka: Jaký je rozdíl mezi verzemi DIP a SMD?

A: Modely DIP vyhovují pájení vlnou a ručnímu pájení. Modely SMD jsou vhodné pro pájení přetavením, šetří místo na desce plošných spojů a podporují automatickou výrobu pásek a kotoučů.

Otázka: Potřebuji konektor se západkami?

Odpověď: Vyberte M25484 nebo M25484R se západkami pro zařízení pracující pod vibracemi nebo častým pohybem, aby bylo spojení stabilní a proti uvolnění. Pro všeobecné statické použití postačí běžné typy bez západek.

Otázka: Jaká je výška tohoto ženského bydlení?

Odpověď: Přijímá standardní rozteč dvou řad 1,27 mm a vyznačuje se vysokou kompatibilitou s odpovídajícími kolíky.

Otázka: Jaké počty pinů jsou k dispozici?

Odpověď: Přizpůsobitelná čísla kolíků od 2 do 24 kolíků pro splnění různých požadavků na rozložení PCB.

Otázka: Z jakého materiálu je pouzdro vyrobeno?

Odpověď: Pouzdro je vyrobeno z červeného technického plastu PA46 s odolností proti hoření UL94 V-0, vynikající tepelnou odolností a izolací.

Otázka: Jaké jsou elektrické parametry?

A: Jmenovitý proud 1A max a jmenovité napětí 100V AC/DC, ideální pro přenos signálu.

Otázka: Jaký je rozsah provozních teplot?

Odpověď: Pracuje stabilně v rozmezí -40 ℃ až +105 ℃, vhodný pro většinu průmyslových a komerčních prostředí.

Otázka: Potřebuji pro připojení dráty nebo kabely?

Odpověď: Ne. Je to čistě pro spojení deska-deska. Dvě desky plošných spojů se spojují přímo spojením dohromady.

Otázka: Jsou kontakty odolné?

Odpověď: Vnitřní kontakty jsou vyrobeny z fosforového bronzu s pocínováním, nízkým kontaktním odporem a dobrým antioxidačním výkonem pro dlouhou životnost.

Otázka: Má design proti chybnému vložení?

A: Ano. Vestavěný polarizační klíč zabraňuje zpětnému párování a chybám při montáži.

Otázka: Je tento produkt v souladu s životním prostředím?

Odpověď: Všechny produkty plně vyhovují normám RoHS pro použití na globálním trhu.

Otázka: Jaký proces pájení podporuje hlavičku DIP?

A: Vertikální DIP design s průchozím otvorem (řady M25481, M25481R a M25484), kompatibilní s pájením vlnou a ručním pájením.

Otázka: Jaký proces pájení podporuje hlavičky SMD?

Odpověď: Přijímá design pro povrchovou montáž (řada M25482 a řada M25484R), vhodný pro pájení přetavením. Pro automatizovanou výrobu je k dispozici balení s páskou a kotoučem.
