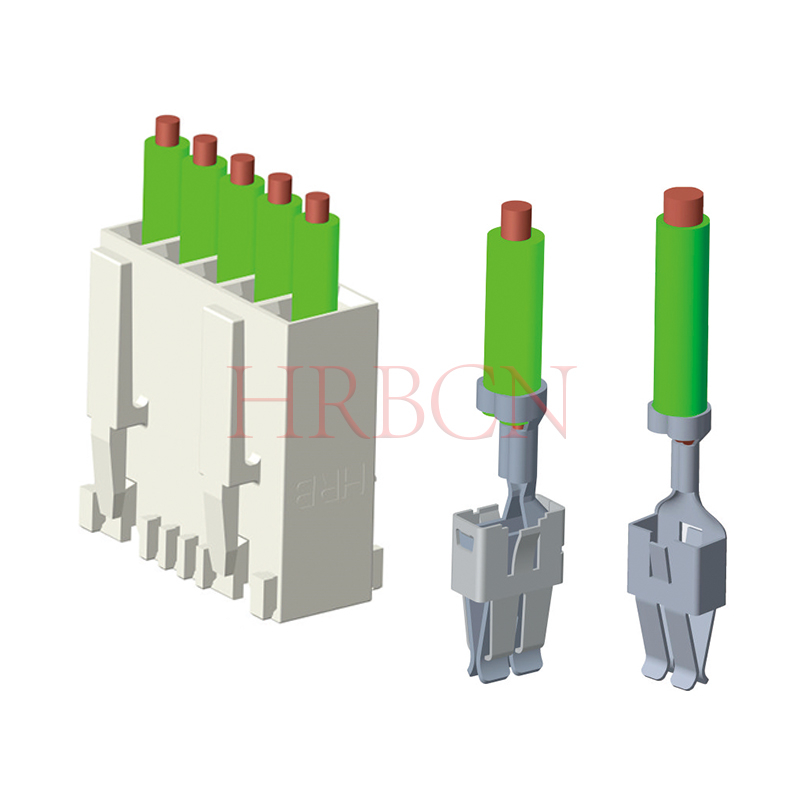

Krimpovací pouzdro zásuvky RAST 5 | Konektor Wire To Board - HRB

P5012-XW-XXX-X, T8800XX-XX
Pouzdro nepřímého konektoru s krimpovacím připojením, vnitřní uzamykání, zapojitelné do 5pinových konektorů RAST
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • P5012-XW-XXX-X, T8800XX-XX

  • HRB

  • 8536909000

Definice P/N

P5012 -X -Š -XXX -XX

   ①      ② ③    ④    ⑤

①:  Sériové číslo položky HRB

②: Počet kolíků: 2-8

③: Barva krytu: Bílá

④: Klíčovací kód: 000-999

⑤: Kód zámku: A0, A1, A2, B0, B1, B2 atd.


T8800BS -X

   ①           ②

①:  Sériové číslo položky HRB

②: Velikost vodiče


Pokud jde o krimpovací pouzdro a svorky řady P5012&T8800BS, příklady konfigurací klíče jsou uvedeny níže. Další standardní možnosti klíčování jsou k dispozici na vyžádání. Pro další podrobnosti prosím kontaktujte HRB sales.

Počet kolíků

(2-8 pinů)

HRB P/ N

Příklady klíčování

 Rozteč (mm)
2

P5012-2-W-000-A0

P5012-2-W-022-A0

P5012-2-W-041-A0

atd.

 5.0
3

P5012-3-W-001-A0

P5012-3-W-034-A0

P5012-3-W-042-A0

atd.

 5.0


HRB P/N

SPQ/Reel (ks)

 Velikost drátu
T8800BS-2

2500

 0,5-1,0 mm2
T8800BS-2-K

2500

 1,0-2,5 mm2
T8800BS-2A-K

2500

 2,5-4,0 mm2

Technické parametry

Pouzdro řady P5012:

  • Provozní teplota: -40℃~+120℃

  • Izolační odpor: 1000mΩ min.

  • Materiál: Pouzdro: Nylon66 UL94V-0

  • GWT: 750℃ IEC-60335-1

Terminál řady T8800:

  • Jmenovitý proud: 7A AC/DC Max.

  • Jmenovité napětí: 250V AC/DC Max.

  • Kontaktní odpor: max. 10mΩ

  • Materiál: mosaz, pocínováno.

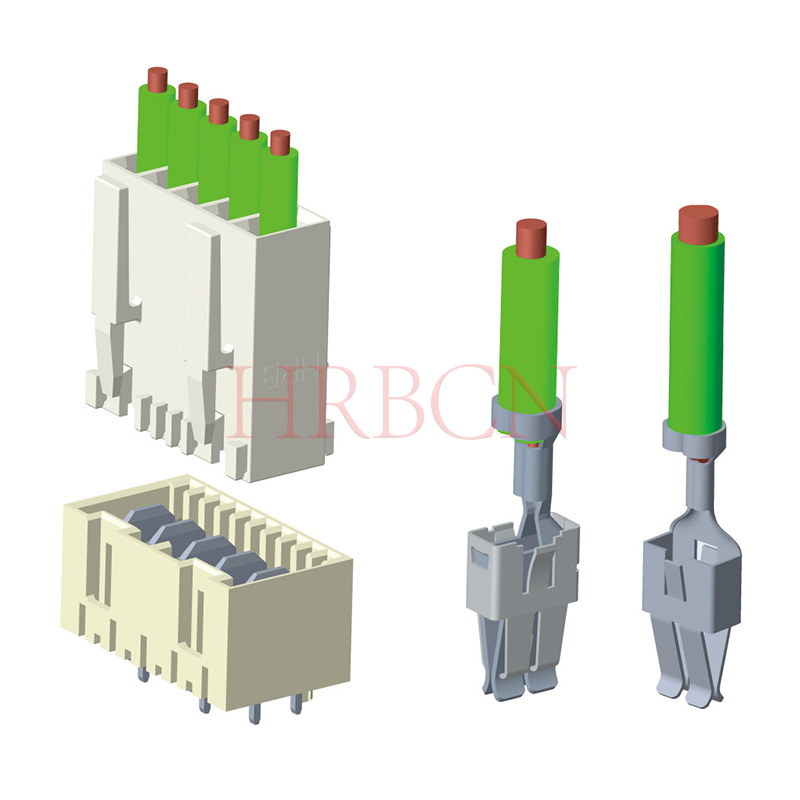

Spárované díly

Hlavička kolíků  HRB RAST 5.0 řady M940X

M5012





Dodržování

  • Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU

  • Směrnice o vozidlech s ukončenou životností (2000/53/ES)

  • AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2024/2570

  • Evropské nařízení POPs (EU) 2025/718

  • Evropské nařízení POPs (EU) 2023/1608

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2025/843

  • Evropské nařízení POPs (EU) 2025/1930

  • Nařízení (ES) Np 1907/2006 o REACH

  • Návrh americké Kalifornie 65

Produktové certifikáty

Bezpečnostní schválení&certifikace:  UL&cUL;

UL Hodnocení hořlavosti: UL 94V-0



Hlavičky RAST 2,5 pin jsou široce používány v různých oblastech, konkrétně včetně:

  1. Domácí spotřebiče: Systémy HVAC, chladničky, pračky, myčky nádobí, trouby a ohřívače vody, které podporují stabilní a spolehlivá propojení desky a kabelů pro domácí elektrické řídicí systémy.

  2. Automobilový průmysl: Elektrické systémy vozidla, včetně osvětlení, senzorů, ovladačů, vnitřní elektroniky a pomocných modulů, zajišťující bezpečné spojení při vibracích a vysokých teplotách.

  3. Průmyslové ovládací prvky: Motory, pohony, napájecí zdroje, PLC, senzory a ovládací panely poskytující efektivní a bezchybná připojení pro průmyslová automatizační zařízení.

  4. Elektronika a řízení budov: Inteligentní měřiče, ovladače osvětlení, ovladače HVAC a domácí elektrické spotřebiče poskytující stabilní přenos signálu s klíčovanými a uzamykacími strukturami.

Obecné použití: Vhodné pro nízkonapěťové napájecí a signálové spoje v kompaktních prostorech, široce používané v domácích spotřebičích, automobilovém, průmyslovém a inteligentním zařízení s vysokými požadavky na spolehlivost a ochranu proti chybám.
