Otázka:  Jaké jsou základní parametry 6,35mm plně izolovaného odpojovacího terminálu (AWG 22-18)?

A: Typ svorek pro rychlé odpojení: Typ zásuvka/příznak

Velikost drátu: AWG22-18 (0,32-0,82 mm²)

Šířka spojovací karty: 6,35 (0,250')

Tloušťka protikusu: 0,8 mm

Kompatibilní rozsah průměru izolace: 3,05 mm/5,84 mm

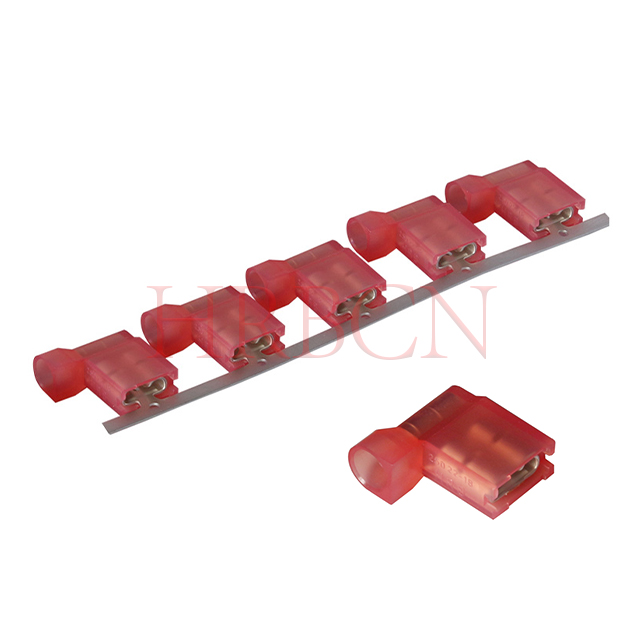

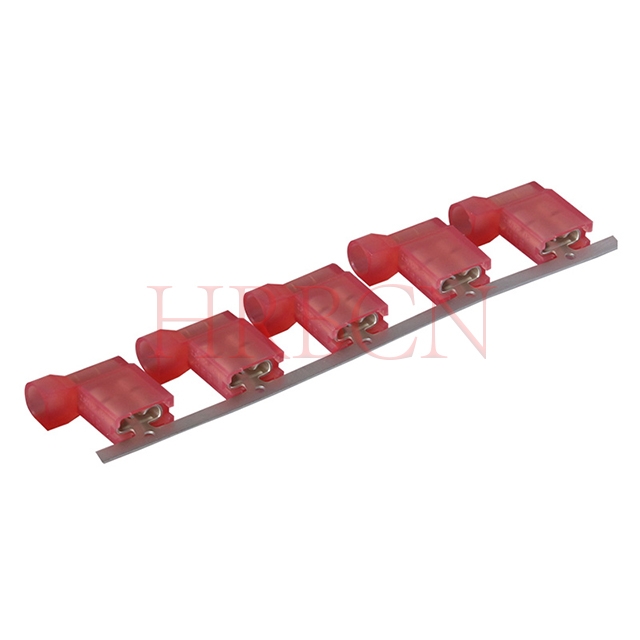

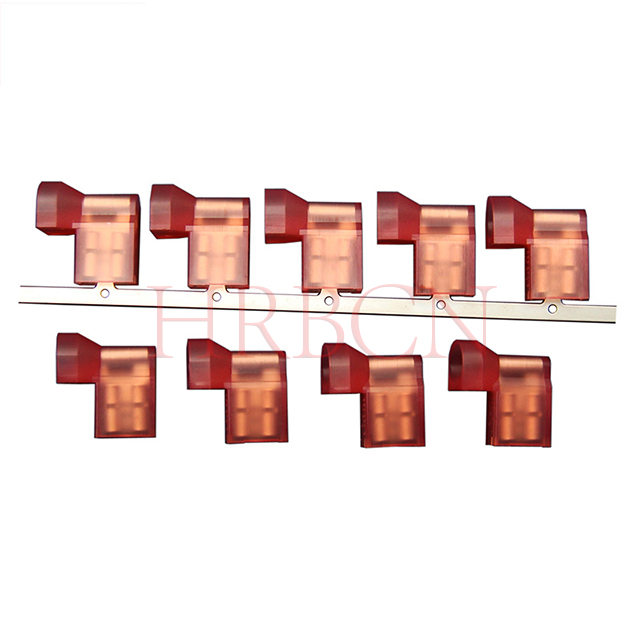

Otázka: Jaké jsou rozdíly mezi terminály M7600FNS-5(8)-R a M7600FNS-5(8)-R1? Jak vybrat ten správný?

Odpověď: Všechny patří do série M7600FNS 6,35 mm plně izolované samice s vlajkovým terminálem.

Pravidla kódování jsou následující:

①: (8) znamená tloušťku koncovky: 0,8 mm.

②: R / R1 představují různé vnitřní průměry izolace a rozsah tloušťky vodiče, obojí pro kabeláž AWG 22-18. R=Ins. Průměr, Max: 3,05 mm;  R1=Ins. Průměr, Max: 5,84 mm.

Průvodce výběrem:

①:  0,8 mm (8) pro aplikace s vysokým proudem, vibracemi a zátěží;

③: Vyberte R nebo R1 podle vašeho skutečného vnějšího průměru drátu, abyste zajistili dokonalé zalisování a usazení izolace.

Otázka:  Jaká je MOQ pro 6,35 mm 0,250' izolovaný terminál?

A: MOQ: 5000ks/položka.

Otázka: Jaká je dodací lhůta pro 6,35 mm 0,250' izolovaný terminál?

A: L/T: 3-4 týdny.

Otázka: Jaká je maximální teplota pro tento 6,35mm terminál?

A: Maximální teplota je 105ºC

Otázka: Lze tuto zásuvku AWG 22-18 použít v prostředí s vibracemi automobilu?

Odpověď: Ano, tato zásuvka AWG22-18 má stabilní uzamykací výkon, aby vydržela typické automobilové vibrace. S designem šířky 0,250' je vhodný pro obecné střední až těžké automobilové hlavní obvody, pokud je instalován podle specifikací.

Otázka: Jaký je rozdíl mezi konektory 6,35 mm a 4,75 mm?

Odpověď: Rozdíl je v šířce záložky terminálu. 4,75 mm konektory jsou menší a používají se pro lehčí aplikace, zatímco 6,35 mm

konektory zvládají vyšší proudy.

Otázka: Jak mohu vybrat správnou velikost AWG?

Odpověď: Vyberte konektor podle průřezu vašeho drátu. Tento produkt je navržen pro vodiče AWG 22-18, což zajišťuje správné zalisování.

Otázka: Jsou tyto konektory izolované?

Odpověď: Ano, mají plně izolovanou manžetu, která zabraňuje zkratům a zvyšuje bezpečnost.

Otázka:  Jakou velikost vodiče podporuje AWG 22-18?

A: Svorky AWG 22-18 jsou určeny pro vodiče s průřezem vhodným pro nízko až středněproudé elektrické aplikace.

Otázka: Jaké certifikace mají konektory HRB (UL, RoHS, REACH)?

Odpověď:  Konektory HRB mají certifikace UL/cUL, RoHS a REACH plus klíčová automobilová a průmyslová schválení.

UL/cUL: Certifikováno podle UL 1977  (spisové číslo E322751)

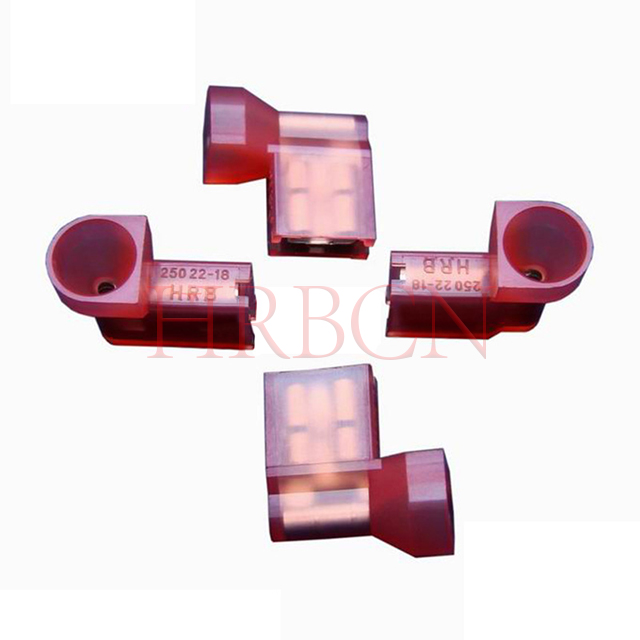

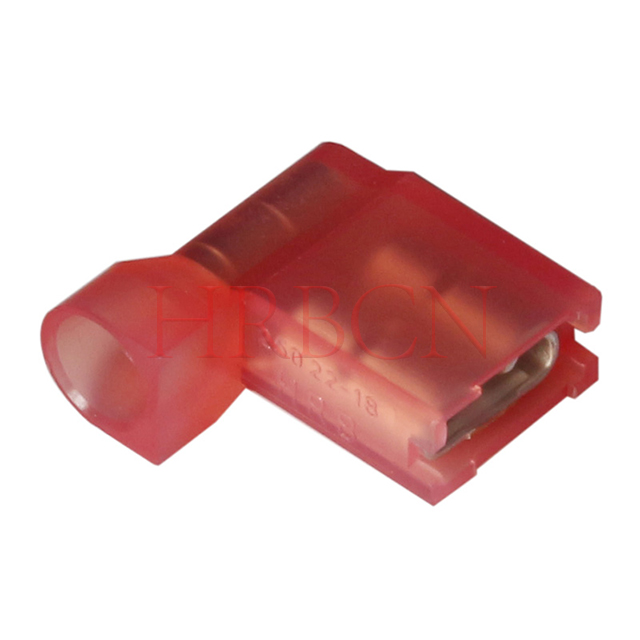

Otázka:  Co je odpojovací svorka 6,35 mm typu samice vlajky?

A: 6,35mm samičí odpojovací koncovka praporkového typu je plně izolovaná rychle odpojitelná koncovka s praporcovitou konstrukcí ohnutou o 90°.  Je vybaven standardním spojovacím otvorem 6,35 mm pro připojení k běžným 6,35 mm konektorům.

Design vlajkového úhlu se hodí pro boční instalaci a úzké prostorové uspořádání, běžně používané pro moduly PCB, domácí spotřebiče a automobilové kabelové svazky.

Otázka: Je tento terminál vhodný pro použití v automobilech?

Odpověď: Ano, tato plně izolovaná zásuvka je široce používána v automobilových elektroinstalačních systémech díky svému bezpečnému připojení a

odolnost proti vibracím.

Otázka: Jaký je rozdíl mezi přímými samičími koncovkami a vlajkovými samičími koncovkami? Jak vybrat správný typ?

Odpověď: Přímé zásuvkové svorky se vyznačují inline přímou strukturou pro přímou instalaci kabeláže, vhodnou pro úzké prostory a inline vedení kabelových svazků.

Svorky typu praporek se dodávají s pravoúhlým designem praporku, který umožňuje boční zapojení a snadné pájení nebo krimpování. Jsou ideální pro přeplněné oblasti elektroinstalace a vertikální montáž PCB.

Vyberte přímý typ pro lineární inline vedení; vyberte typ příznaku pro pravoúhlé směrování, omezený instalační prostor a boční připojení PCB.

Dodržování

• Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU

• Směrnice o vozidlech s ukončenou životností (2000/53/ES)

• AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)

• Evropské nařízení POPs (EU) 2019/1021

• Evropské nařízení POPs (EU) 2024/2570

• Evropské nařízení POPs (EU) 2025/718

• Evropské nařízení POPs (EU) 2023/1608

• Evropské nařízení POPs (EU) 2019/1021

• Evropské nařízení POPs (EU) 2025/843

• Evropské nařízení POPs (EU) 2025/1930

• Nařízení (ES) Np 1907/2006 o REACH

• Návrh americké Kalifornie 65

Produktové certifikáty

Bezpečnostní schválení a certifikace:  UL&cUL

UL Hodnocení hořlavosti: UL 94V-2

Univerzální plně izolované rychlospojky jsou široce používány v různých oblastech, konkrétně včetně:

1. Domácí spotřebiče : Systémy HVAC, chladničky, pračky, myčky nádobí, trouby a ohřívače vody, které poskytují bezpečné a pohodlné připojení elektroinstalace pro domácí elektrické komponenty.

2. Automobilový průmysl: Elektroinstalační systémy vozidla, včetně osvětlení, senzorů, ovladačů a pomocných systémů elektromobilů, zajišťující stabilní připojení i při vibracích.

3. Průmyslové ovládací prvky : Motory, pohony, napájecí zdroje, PLC, senzory a ovládací panely splňující potřeby průmyslové nízkonapěťové elektroinstalace.

4. Elektronika a osvětlení: Napájecí zdroje, ovladače LED, spotřební elektronika a audio zařízení se spolehlivou izolací a rychlým připojením.

Obecné použití: Vhodné pro nízkonapěťové/střední napětí, malý proud a bezpečné rychle odpojitelné nízkonapěťové napájecí a signálové spoje, široce používané v domácích spotřebičích, automobilovém, průmyslovém a elektronickém zařízení.
