HRB 6,35 mm 0,250' AWG12-10 izolovaný zásuvkový odpojovací terminál

Sdílet s:

HRB 6,35 mm 0,250' AWG12-10 izolovaný zásuvkový odpojovací terminál

M7600FNS-5(8)-Y, M7600FNL-5(8)-Y, M7600FNL-5(8)-Y(A)

Plně izolovaná zásuvka vlajkového typu HRB 6,35 mm (0,250') je určena pro AWG12‑10 (3,31–5,26 mm²) vysokoproudé aplikace. Obsahuje pocínované mosazné kontakty a izolaci z nylonu 66 s hodnocením UL94 V-2 24A 300V/600V, se dvěma možnostmi vnějšího průměru izolačního krimpovacího válce: 10,00 mm a 7,80 mm. K dispozici v kotoučovém a volném balení, certifikováno UL/RoHS/REACH, široce používané v automobilových kabelových svazcích, domácích spotřebičích, průmyslových ovládacích prvcích a napájecích modulech PCB.

Stav dostupnosti:

Množství:



Zeptejte se Přidat do košíku

Model:
M7600FNS-5(8)-Y, M7600FNL-5(8)-Y, M7600FNL-5(8)-Y(A)
Značka:
HRB
Kód:
8536909000

Definice P/N

HRB P/N	Jmenovité napětí	Kompatibilní rozsah průměrů izolace	SPQ (ks)	Síla zasunutí a zástrčka	Síla stažení a samec terminál	Linkový terminál a síla
M7600FNS-5(8)-Y	300V	8,13 mm	1000/role	≤7,8 kg	≥3,0 kg	≥34,0 kg
M7600FNL-5(8)-Y	300V	8,13 mm	1000/pytel	≤7,8 kg	≥3,0 kg	≥34,0 kg
M7600FNS-5(8)-Y(A)	600V	8,13 mm	1000/role	≤ 6 kg	≥ 4,0 kg	≥34,0 kg

Typ: M=Dokončeno
Typ produktu: 7600=Plně izolovaná vlajková samice
F=All inclusive izolace
N=nylon
Způsob balení: S=proužek L=volný kus
Řada: 5 = 6,35 mm (0,250 palce)
Y=žlutá (12-10 AWG), ins. Průměr, Max: 8,13 mm;
Bez přípony (A) znamená normální příponu, S příponou (A) znamená speciální příponu.

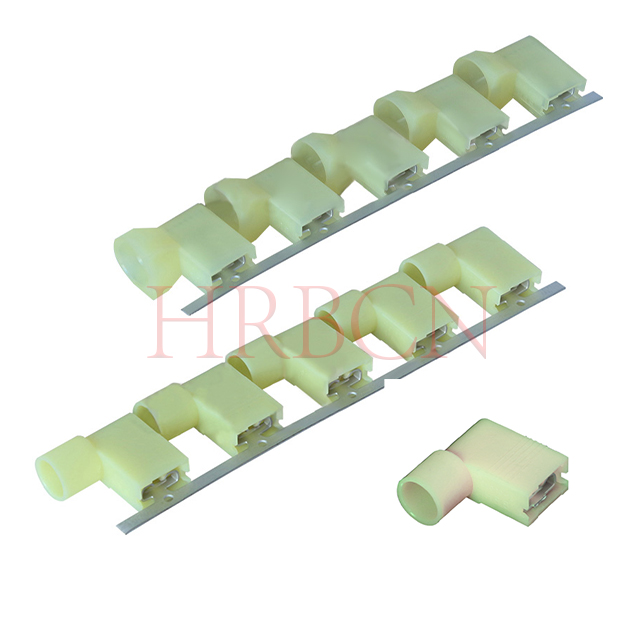

Klíčové rozdíly mezi M7600FN(S)-5(8)-Y a M7600FN(S)-5(8)-Y(A)

Obě jsou HRB 6,35mm plně izolované samice koncovky pro vodiče AWG12-10. Hlavní rozdíl spočívá ve vnějším průměru izolačního lisovacího válce:

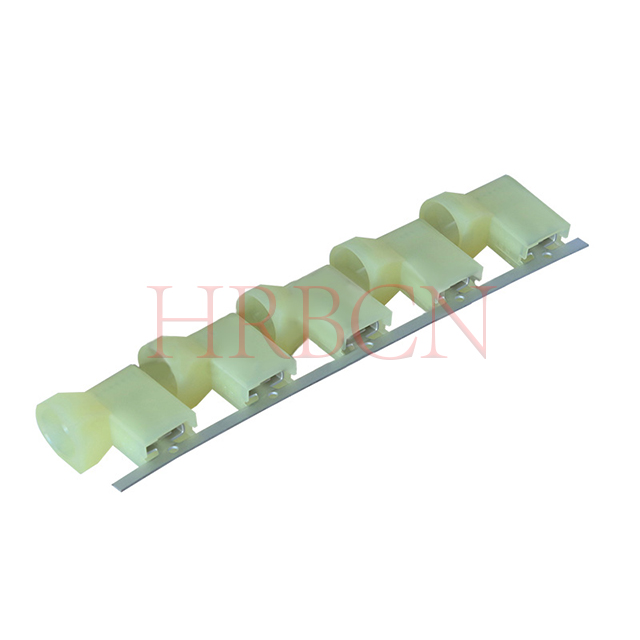

M7600FN(S)-5(8)-Y: Má vnější průměr 10,00 mm izolačního krimpovacího válce, který nabízí větší krimpovací plochu pro umístění vodičů s větším průměrem izolace a poskytuje silnější retenci krimpování. Ideální pro aplikace s dostatečným zadním prostorem.

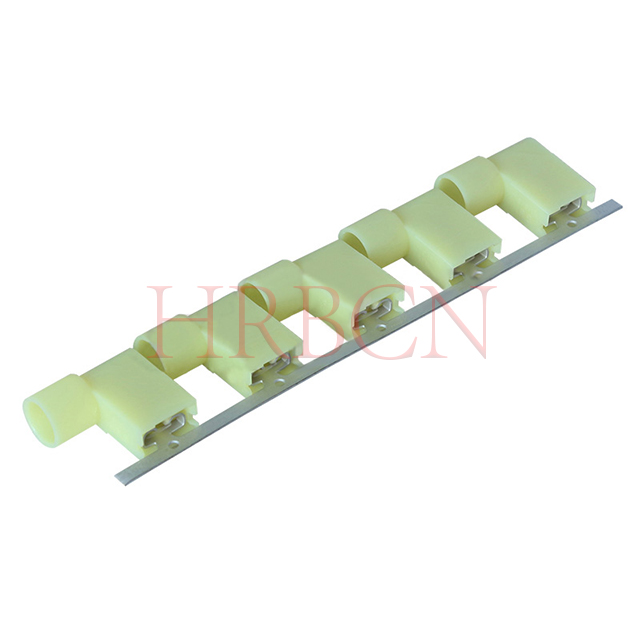

M7600FN(S)-5(8)-Y(A): Optimalizováno s kompaktním vnějším průměrem 7,80 mm izolačního krimpovacího válce. Navrženo speciálně pro aplikace s omezeným ocasním prostorem, při zachování spolehlivé kompatibility se standardními dráty AWG12-10.

Technické parametry

Jmenovitý proud: 24A AC, DC

Jmenovité napětí: 300V AC, DC; 600V AC, DC

Provozní teplota: -25 ºC až +105 ºC

Materiál: Pouzdro: Nylon66 UL 94V-2; Terminál: mosaz. Pocínováno

Velikost štítku: 6,35 x 0,8 mm

Použitelný vodič: AWG 12-10 (3,31-5,26 mm²)

Kompatibilní rozsah průměru izolace: 8,13 mm

Vlastnosti produktu

Vlastnosti terminálu: Zarážka drátu
Kapacita: Jeden
Krimpovací: F-krimpování
Typ hlavně: Uzavřený
Ukončit na: Drát&kabel
S izolací: Plně izolovaná
Typ retence párování: Dimple lock
Balení: Pás/cívka nebo volné kusy v pytlích

Technické vlastnosti

- Pocínovaná mosaz pro odolnost proti korozi

- Nylonová izolace pro odolnost při vysokých teplotách

- Bezpečná konstrukce lisovacího válce pro pevné uchycení drátu

- Určeno pro aplikace do 300 V

Schéma páření

HRB 6,35 mm 0,250'' AWG12-10 3,31-5,26 mm ²izolovaná zásuvka na vlajku (řada M7600 AWG12-10) se obvykle spojuje s

Řada M6351 AWG12-10
Mužská záložka

Spojení FASTON TERMINAL

Křížový odkaz | Vyměnitelné standardní terminály

Tato izolovaná zásuvka HRB 6,35 mm 0,250' odpovídá globálním standardním specifikacím a je plně zaměnitelná se standardními rychlospojkami používanými po celém světě.

Nabízí možnost přímé výměny s odpovídajícím tvarem, lícováním a funkcí pro standardní elektroinstalační systémy.

Otázka: Jaké jsou základní parametry 6,35mm plně izolovaného odpojovacího terminálu (AWG12-10)?

A: Typ svorek pro rychlé odpojení: Typ zásuvka/příznak

Velikost drátu: AWG12-10 (3,31-5,26 mm²)

Šířka spojovací karty: 6,35 (0,250')

Tloušťka protikusu: 0,8 mm

Kompatibilní rozsah průměru izolace: 8,13 mm

Otázka: Jaká je MOQ pro 6,35 mm 0,250' izolovaný terminál?

A: MOQ: 5000ks/položka.

Otázka: Jaká je dodací lhůta pro 6,35 mm 0,250' izolovaný terminál?

A: L/T: 3-4 týdny.

Otázka: Lze tuto zásuvku AWG12-10 použít v prostředí s vibracemi automobilu?

Odpověď: Ano, tato plně izolovaná zásuvka AWG12-10 je vhodná pro použití v prostředích automobilových vibrací.

Je vybaven:

①Bezpečné spojovací rozhraní a design vnitřního zamykání, který odolává uvolnění při nepřetržitých vibracích.

②Vysoce odolná izolace z nylonu 66 (UL 94V-2) a pocínované mosazné kontakty, které udržují stabilní elektrický výkon i při nárazech a vibracích.

③Splňuje typické požadavky na automobilový kabelový svazek, takže je ideální pro palubní napájecí obvody a aplikace náchylné k vibracím.

Otázka: Jaký je rozdíl mezi konektory 4,75 mm a 6,35 mm?

Odpověď: Rozdíl je v šířce záložky terminálu. 4,75 mm konektory jsou menší a používají se pro lehčí aplikace, zatímco 6,35 mm

konektory zvládají vyšší proudy.

Otázka: Jak mohu vybrat správnou velikost AWG?

Odpověď: Vyberte konektor podle průřezu vašeho drátu. Tento produkt je navržen pro vodiče AWG12-10 (3,31-5,26 mm²), což zajišťuje správné zalisování.

Otázka: Jsou tyto konektory izolované?

Odpověď: Ano, mají plně izolovanou manžetu, která zabraňuje zkratům a zvyšuje bezpečnost.

Otázka: Jakou velikost vodiče podporuje AWG12-10?

Odpověď: Tato svorka je navržena tak, aby podporovala průřezy vodičů AWG12 až AWG10, odpovídající průřezům vodičů 3,31 mm² až 5,26 mm². Je navržen pro vysokoproudé aplikace, které vyžadují silnější dráty.

Otázka: Co je to 6,35mm vlajkový typ samice odpojovacího terminálu pro AWG12-10?

Odpověď: Jedná se o 6,35 mm (0,250 palce) plně izolovanou zásuvku pro rychlé odpojení, speciálně navrženou tak, aby odpovídala drátům o tloušťce AWG12–10.

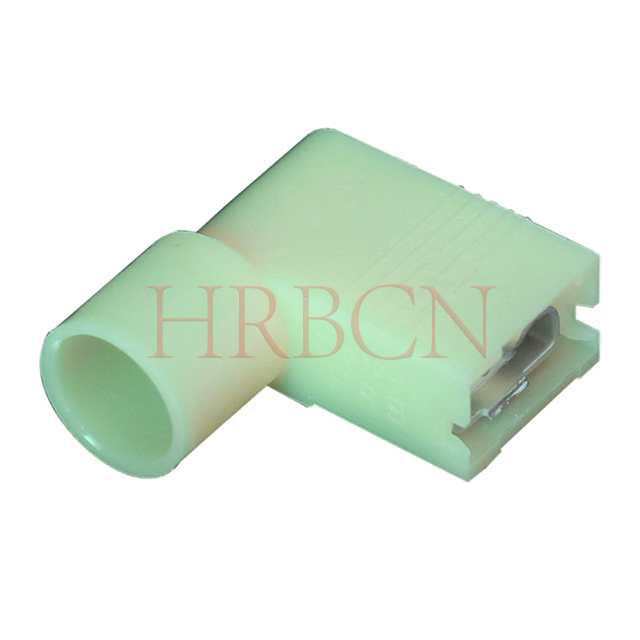

Přijímá strukturu ohnutou o 90° pro boční vstup a instalaci šetřící místo. Vyrobeno z pocínované mosazi s vysokou proudovou zatížitelností, hodí se pro obvody s vysokým výkonem. Plná nylonová izolace poskytuje bezpečnou izolaci, široce používaná v automobilových kabelových svazcích, vysokoproudých domácích spotřebičích a připojení elektrických modulů.

Otázka: Jaký je rozdíl mezi přímými samičími koncovkami a vlajkovými samičími koncovkami? Jak vybrat správný typ?

Odpověď: Přímé zásuvkové svorky se vyznačují inline přímou strukturou pro přímou instalaci kabeláže, vhodnou pro úzké prostory a inline vedení kabelových svazků.

Svorky typu praporek se dodávají s pravoúhlým designem praporku, který umožňuje boční zapojení a snadné pájení nebo krimpování. Jsou ideální pro přeplněné oblasti elektroinstalace a vertikální montáž PCB.

Vyberte přímý typ pro lineární inline vedení; vyberte typ příznaku pro pravoúhlé směrování, omezený instalační prostor a boční připojení PCB.

Otázka: Jaké jsou rozdíly mezi terminály AWG12-10, AWG16-14 a AWG22-18? Jak vybrat správnou měrku drátu?

Odpověď: Tři rozsahy tloušťky drátu se liší tloušťkou drátu, plochou průřezu a proudovou zatížitelností.

①AWG22-18: Tenký drát, malého průřezu, pro slaboproudou obecnou elektroniku a malé domácí spotřebiče.

②AWG16-14: Středně velký vodič, střední proudové zatížení, vhodné pro standardní domácí spotřebiče a běžné automobilové obvody.

③AWG12-10: Silný drát, velký průřez, vysoká proudová kapacita, používaný pro vysoce výkonná zařízení a vysoce výkonné automobilové kabelové svazky.

Průvodce výběrem

①Vyberte AWG22-18 pro běžné nízkoproudé obvody;

② Vyberte AWG16-14 pro standardní použití v domácnosti a běžném automobilu;

③ Vyberte AWG12-10 pro aplikace s vysokým proudem a vysokým výkonem.

Otázka: Jaké jsou rozdíly mezi terminály 0,110', 0,187', 0,205' a 0,250'? Jak vybrat správnou velikost?

Odpověď: Tato čísla se týkají šířky jazýčku svorek pro rychlé odpojení v palcích:

0,110' je nejmenší velikost pro slaboproudé signálové a pomocné obvody;

0,187' je nejběžnější univerzální velikost pro středně slaboproudé rozvody;

0,205' nabízí větší kontaktní plochu pro vyšší proud a stabilnější připojení;

0,250' je největší velikost, navržená pro těžké a vysoce výkonné hlavní obvody.

Chcete-li vybrat, přizpůsobte šířku svorkovnice vašemu protilehlému konektoru, vodiči AWG, pracovnímu proudu a instalačnímu prostoru. Používejte menší velikosti pro signální vedení a větší velikosti pro hlavní napájení a silnoproudé aplikace.
