6,35 mm 0,250 palce AWG22-18 přímá izolovaná samičí odpojovací koncovka - HRB konektor

M6350FNS-5(8)-R; M6350FNL-5(8)-R; M6350FNS-5(8)-R1; M6350FNL-5(8)-R1
HRB 6,35 mm (0,250') přímá plně izolovaná zásuvka pro rychlé odpojení, kompatibilní s průřezem vodiče AWG22-18. Vyrobeno z pocínované mosazi pro vynikající vodivost a odolnost proti oxidaci, spárované s izolačním pouzdrem nylon 66 s hodnocením UL94 V-2 pro bezpečnou izolaci a zpomalení hoření.
Dimenzovaný na 10A a 300V, vyznačuje se stabilním zaváděním a vytahováním, antivibrační strukturou a spolehlivým krimpovacím výkonem. Plně v souladu s normami UL, RoHS a REACH. Široce se používá v automobilových kabelových svazcích, domácích spotřebičích, průmyslových řídicích zařízeních, napájecích zdrojích a osvětlovacích systémech. K dispozici v hromadném nebo kotoučovém balení pro hromadnou montáž elektroinstalace.

Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M6350FNS-5(8)-R; M6350FNL-5(8)-R; M6350FNS-5(8)-R1; M6350FNL-5(8)-R1

  • HRB

  • 8536909000

Definice P/N


HRB P/N Tloušťka spojovací plošky
 Kompatibilní rozsah průměrů izolace SPQ (ks)

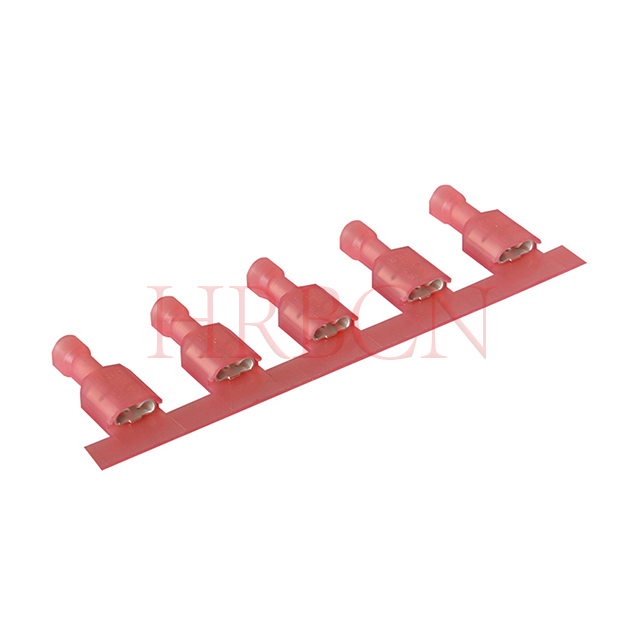

M6350FNS-5(8)-R 6,35 x 0,8 mm 3,05 mm 2500/role

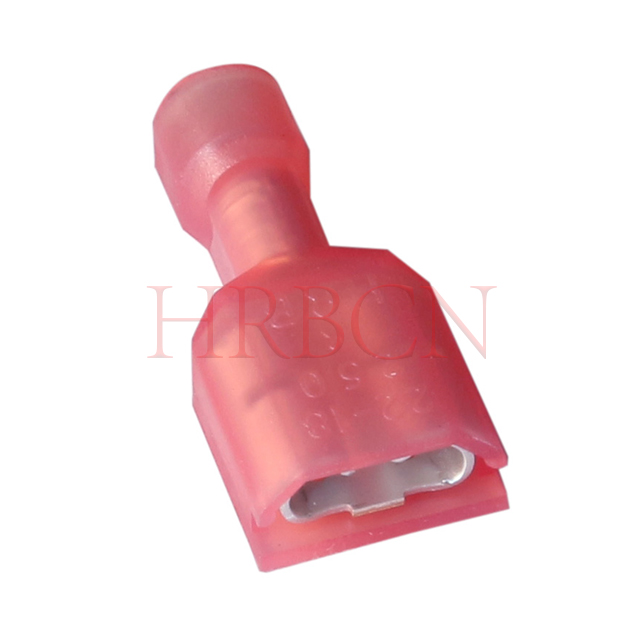

M6350FNL-5(8)-R 6,35 x 0,8 mm 3,05 mm 1000/pytel

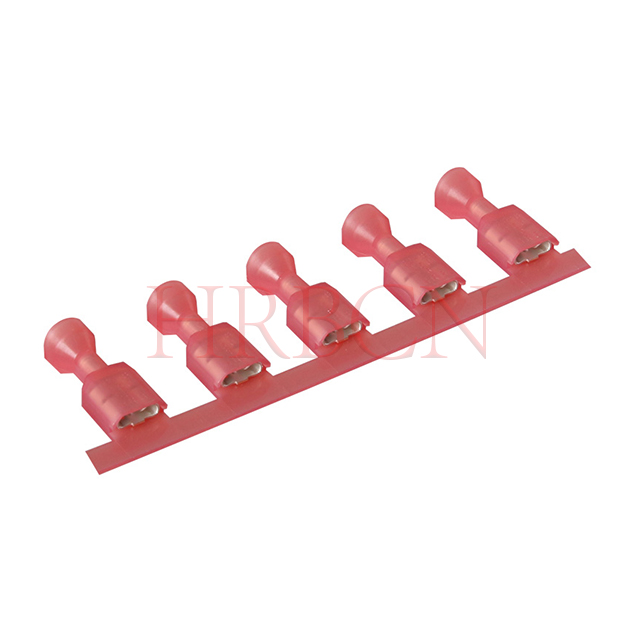

M6350FNS-5(8)-R1 6,35 x 0,8 mm 5,84 mm 1500/role

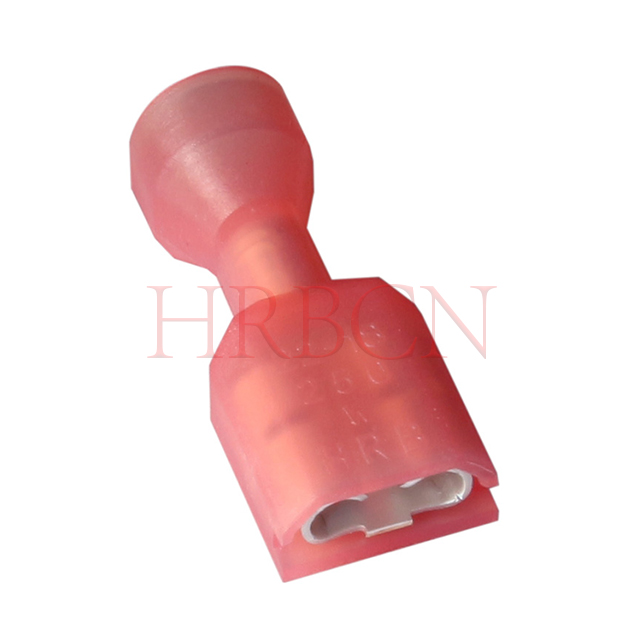

M6350FNL-5(8)-R1 6,35 x 0,8 mm 5,84 mm 1000/pytel

  • Typ: M=Dokončeno

  • Typ produktu: 6350=Plně izolovaná přímá zásuvka

  • F=All inclusive izolace

  • N=nylon

  • Způsob balení: S=proužek L=volný kus

  • Řada: 5 = 6,35 mm (0,250 palce)

  • R=Červená(22-18 AWG), Ins. Průměr, Max: 3,05 mm; R1=Červená(22-18 AWG), Ins. Průměr, Max: 5,84 mm


Technické parametry

  • Jmenovitý proud: 10A AC, DC

  • Jmenovité napětí: 300V AC, DC

  • Provozní teplota: -25 ºC až +105 ºC

  • Materiál: Pouzdro: Nylon66 UL 94V-2;  Terminál: mosaz. Pocínováno

  • Velikost štítku: 6,35 x 0,8 mm

  • Použitelný vodič: AWG 22-18 (0,32-0,82 mm²)

  • Kompatibilní rozsah průměru izolace: 3,05 mm/5,84 mm

  • Síla vložení a zástrčka: ≤7,8 kg

  • Síla vytažení a zástrčka: ≥3,0 kg

  • Koncovka vedení a síla: ≥5,0 kg


Vlastnosti produktu

  • Vlastnosti terminálu: Zarážka drátu

  • Kapacita: Jeden

  • Krimpovací: F-krimpování

  • Typ hlavně: Uzavřený

  • Ukončit na: Drát&kabel

  • S izolací: Plně izolovaná

  • Typ retence párování: Dimple lock

  • Balení: Pás/cívka nebo volné kusy v pytlích


Technické vlastnosti

- Pocínovaná mosaz pro odolnost proti korozi

- Nylonová izolace pro odolnost při vysokých teplotách

- Bezpečná konstrukce lisovacího válce pro pevné uchycení drátu

- Určeno pro aplikace do 300 V


Schéma páření


HRB 6,35 mm (0,250') AWG22-18 přímá izolovaná zásuvka ( řada M6350 AWG22-18) je obvykle spárována s

  • Řada M6351 AWG22-18

  • Mužská záložka


Spojení FASTON TERMINAL

Křížový odkaz | Vyměnitelné standardní terminály


Tato izolovaná zásuvka HRB 6,35 mm 0,250' odpovídá globálním standardním specifikacím a je plně zaměnitelná se standardními rychlospojkami používanými po celém světě.

Nabízí možnost přímé výměny s odpovídajícím tvarem, lícováním a funkcí pro standardní elektroinstalační systémy.





Otázka:  Jaké jsou základní parametry 6,35mm plně izolovaného odpojovacího terminálu (AWG 22-18)?

A: Typ svorek pro rychlé odpojení: Zásuvkový/Přímý typ

Velikost drátu: AWG22-18 (0,32-0,82 mm²)

Šířka spojovací karty: 6,35 (0,250')

Tloušťka protikusu: 0,8 mm

Kompatibilní rozsah průměru izolace: 3,05 mm/5,84 mm

Otázka:  Jaká je MOQ pro 6,35 mm 0,250' izolovaný terminál?

A: MOQ: 5000ks/položka.

Otázka: Jaká je dodací lhůta pro 6,35 mm 0,250' izolovaný terminál?

A: L/T: 3-4 týdny.

Otázka: Jaká je maximální teplota pro tento 6,35mm terminál?

A: Maximální teplota je 105ºC

Otázka: Lze tuto zásuvku AWG 22-18 použít v prostředí s vibracemi automobilu?

Odpověď:  Ano, tato zásuvka AWG 22-18 se vyznačuje bezpečným uchycením kontaktu, které odolává typickým úrovním automobilových vibrací. Je vhodný pro pomocné obvody, pokud je instalován podle specifikací.

Otázka: Jaký je rozdíl mezi konektory 4,75 mm a 6,35 mm?

Odpověď: Rozdíl je v šířce záložky terminálu. 4,75 mm konektory jsou menší a používají se pro lehčí aplikace, zatímco 6,35 mm

konektory zvládají vyšší proudy.

Otázka: Jak mohu vybrat správnou velikost AWG?

Odpověď: Vyberte konektor podle průřezu vašeho drátu. Tento produkt je navržen pro vodiče AWG 22-18, což zajišťuje správné zalisování.

Otázka: Jsou tyto konektory izolované?

Odpověď: Ano, mají plně izolovanou manžetu, která zabraňuje zkratům a zvyšuje bezpečnost.

Otázka:  Jakou velikost vodiče podporuje AWG 22-18?

Svorky AWG 22-18 jsou určeny pro vodiče s průřezem vhodným pro nízko až středněproudé elektrické aplikace.

Otázka: Jaké certifikace mají konektory HRB (UL, RoHS, REACH)?

Odpověď:  Konektory HRB mají certifikace UL/cUL, RoHS a REACH plus klíčová automobilová a průmyslová schválení.

UL/cUL: Certifikováno podle UL 1977  (spisové číslo E322751)

Otázka:  Co je 6,35mm zásuvka pro odpojení?

Odpověď: 6,35mm zásuvka pro odpojení (také nazývaná 0,25' zásuvka pro rychlé odpojení) je běžný elektrický krimpovací konektor, který se hodí ke 6,35 mm (0,25') široké zásuvkové/čepelové zásuvce. Poskytuje rychlou metodu připojení/odpojení vodičů v elektrických systémech bez použití nářadí.

Otázka: Je tento terminál vhodný pro použití v automobilech?

Odpověď: Ano, tato plně izolovaná zásuvka je široce používána v automobilových elektroinstalačních systémech díky svému bezpečnému připojení a

odolnost proti vibracím.

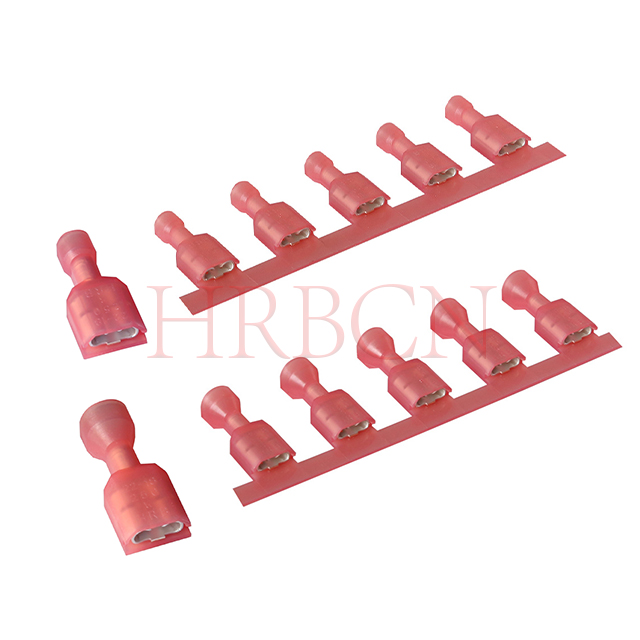

Otázka:  Jaké jsou rozdíly mezi M6350FNS-5(8)-R a M6350FNS-5(8)-R1 a jak mohu vybrat ten správný pro svou aplikaci?

Odpověď: Hlavním rozdílem mezi M6350FNS-5(8)-R a M6350FNS-5(8)-R1 je maximální kompatibilní průměr izolace vodiče. Veškerý elektrický výkon, spojovací rozměry a specifikace materiálu zůstávají naprosto stejné.

  • M6350FNS-5(8)-R: Max. průměr izolace vodiče 3,05 mm

  • M6350FNS-5(8)-R1: Max. průměr izolace vodiče 5,84 mm

Jednoduše vyberte model podle vnějšího průměru izolace vašeho skutečného drátu.












Dodržování

  • Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU

  • Směrnice o vozidlech s ukončenou životností (2000/53/ES)

  • AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2024/2570

  • Evropské nařízení POPs (EU) 2025/718

  • Evropské nařízení POPs (EU) 2023/1608

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2025/843

  • Evropské nařízení POPs (EU) 2025/1930

  • Nařízení (ES) Np 1907/2006 o REACH

  • Návrh americké Kalifornie 65

Produktové certifikáty

Bezpečnostní schválení a certifikace:  UL&cUL

UL Hodnocení hořlavosti: UL 94V-2






Aplikace FASTON TERMINAL


Univerzální plně izolované rychlospojky jsou široce používány v různých oblastech, konkrétně včetně:


  1. Domácí spotřebiče : Systémy HVAC, chladničky, pračky, myčky nádobí, trouby a ohřívače vody, které poskytují bezpečné a pohodlné připojení elektroinstalace pro domácí elektrické komponenty.

  2. Automobilový průmysl: Elektroinstalační systémy vozidla, včetně osvětlení, senzorů, ovladačů a pomocných systémů elektromobilů, zajišťující stabilní připojení i při vibracích.

  3. Průmyslové ovládací prvky : Motory, pohony, napájecí zdroje, PLC, senzory a ovládací panely splňující potřeby průmyslové nízkonapěťové elektroinstalace.

  4. Elektronika a osvětlení: Napájecí zdroje, ovladače LED, spotřební elektronika a audio zařízení se spolehlivou izolací a rychlým připojením.

Obecné použití: Vhodné pro nízkonapěťové/střední napětí, malý proud a bezpečné rychle odpojitelné nízkonapěťové napájecí a signálové spoje, široce používané v domácích spotřebičích, automobilovém, průmyslovém a elektronickém zařízení.
