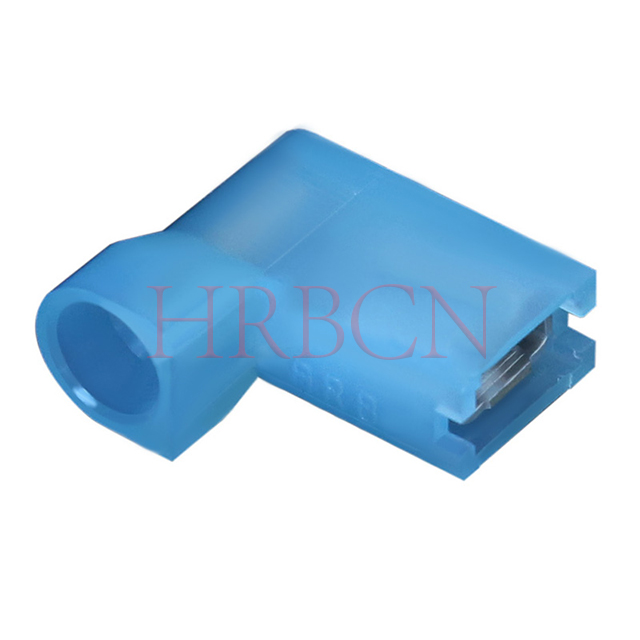

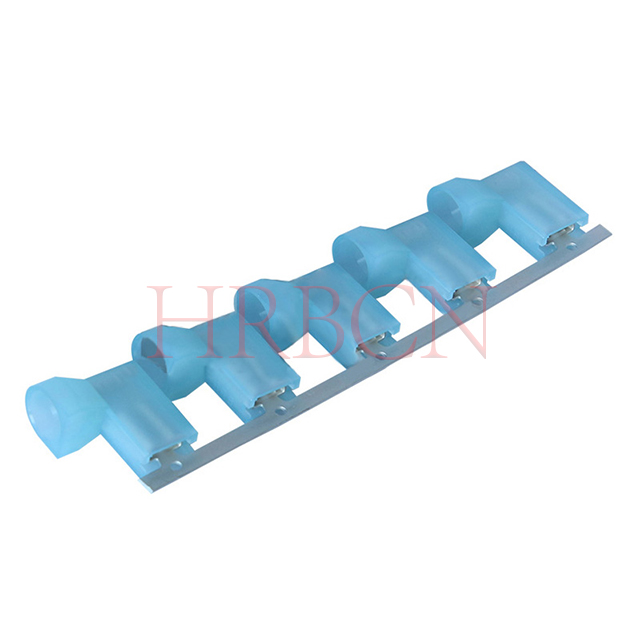

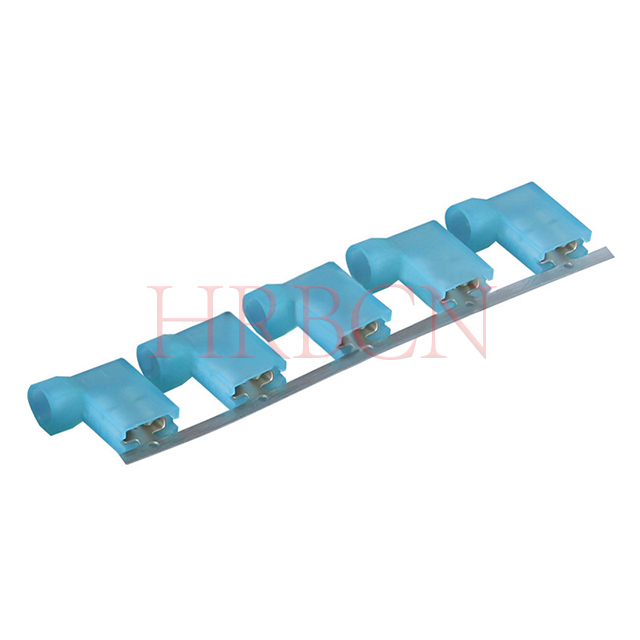

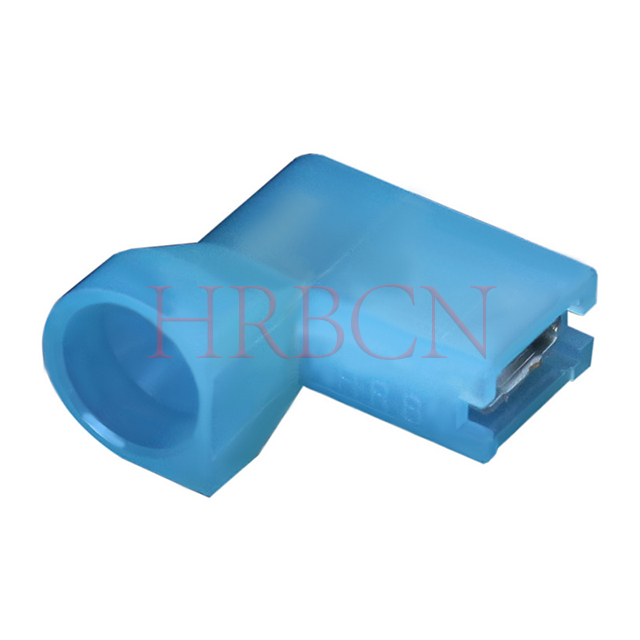

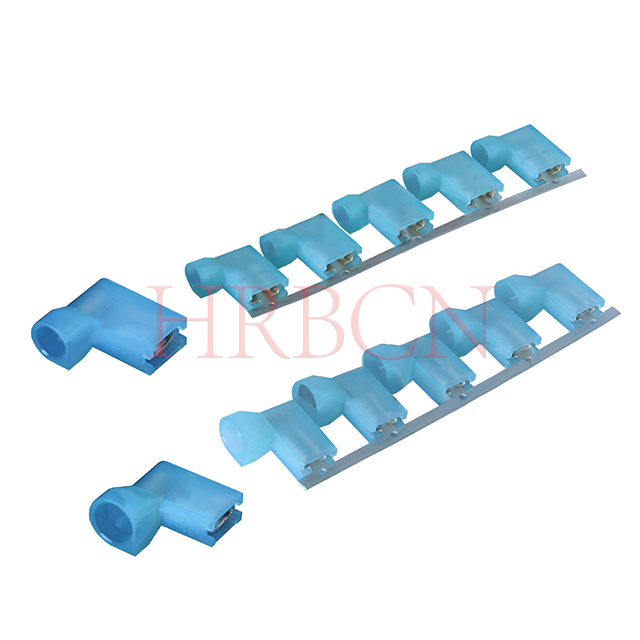

4,8mm plně izolovaná zásuvka pro odpojení vlajky (AWG 16-14)

M7600FNS-8(5)-b; M7600FNS-8(8)-b; M7600FNS-8(5)-bl; M7600FNS-8(8)-b1
HRB 4,8mm plně izolovaná zásuvková odpojovací svorka určená pro vodiče AWG16-14. Pravoúhlý design vlajky pro snadné směrování a omezený prostor pro instalaci. Pocínovaný mosazný kontakt a nylonová izolace zpomalující hoření zajišťují bezpečný a spolehlivý výkon. Ideální pro řešení kabelových svazků pro automobilový průmysl, domácí spotřebiče a průmyslové střední proudy.
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M7600FNS-8(5)-b; M7600FNS-8(8)-b; M7600FNS-8(5)-bl; M7600FNS-8(8)-b1

  • HRB

  • 8536909000

Definice P/N


HRB P/N Tloušťka spojovací plošky
 Kompatibilní rozsah průměrů izolace SPQ (ks)
M7600FNS-8(5)-b Rozměr 4,8 x 0,5 mm 4,06 mm 2000/role
M7600FNS-8(8)-b 4,8 x 0,8 mm 4.06mm 2000/role
M7600FNL-8(5)-b Rozměr 4,8 x 0,5 mm 4.06mm 1000/pytel
M7600FNL-8(8)-b 4,8 x 0,8 mm 4.06mm 1000/pytel
M7600FNS-8(5)-b1 Rozměr 4,8 x 0,5 mm 6,60 mm 1500/role
M7600FNS-8(8)-b1 4,8 x 0,8 mm 6.60mm 1500/role
M7600FNL-8(5)-b1 Rozměr 4,8 x 0,5 mm 6.60mm 1000/pytel
M7600FNL-8(8)-b1 4,8 x 0,8 mm 6.60mm 1000/pytel

  • Typ: M=Dokončeno

  • Typ produktu: 7600=Plně izolovaná vlajková samice

  • F=All inclusive izolace

  • N=nylon

Způsob balení: S=proužek L=volný kus

  • Řada: 8 = 4,8 mm (0,187 palce)

  • b=Modrá(16-14 AWG), Ins. Průměr, Max: 4,06 mm; b1=Modrá(16-14 AWG), Ins. Průměr, Max: 6,60 mm


Technické parametry

  • Jmenovitý proud: 15A AC, DC

  • Jmenovité napětí: 300V AC, DC

  • Provozní teplota: -25 ºC až +105 ºC

  • Materiál: Pouzdro: Nylon66 UL 94V-2;  Terminál: mosaz. Pocínováno

  • Velikost štítku: 4,8 x 0,8 mm nebo 4,8 x 0,5 mm

  • Použitelný vodič: AWG 16-14 (1,31-2,08 mm²)

  • Kompatibilní rozsah průměru izolace: 4,06 mm/6,60 mm

  • Síla vložení a zástrčka: ≤7,8 kg

  • Síla vytažení a zástrčka: ≥3,0 kg

  • Koncovka vedení a síla: ≥10,0 kg


Vlastnosti produktu

  • Vlastnosti terminálu: Zarážka drátu

  • Kapacita: Jeden

  • Krimpovací: F-krimpování

  • Typ hlavně: Uzavřený

  • Ukončit na: Drát&kabel

  • S izolací: Plně izolovaná

  • Typ retence párování: Dimple lock

  • Balení: Pás/cívka nebo volné kusy v pytlích


Technické vlastnosti

- Pocínovaná mosaz pro odolnost proti korozi

- Nylonová izolace pro odolnost při vysokých teplotách

- Bezpečná konstrukce lisovacího válce pro pevné uchycení drátu

- Určeno pro aplikace do 300 V

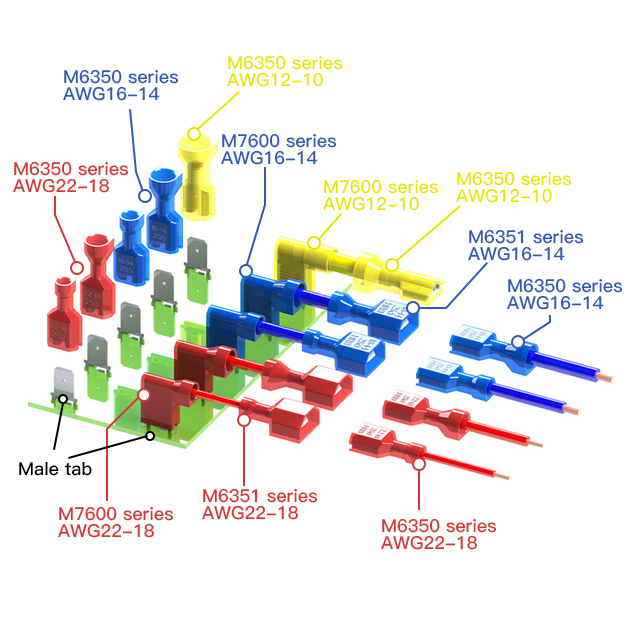

Schéma páření


HRB AWG16-14 0,32-0,82 mm 2  izolovaná zásuvka na vlajku (řada M7600 AWG16-14) se obvykle spojuje s


Spojení FASTON TERMINAL

Křížový odkaz | Vyměnitelné standardní terminály


Tato izolovaná zásuvka HRB 4,8 mm 0,187' odpovídá globálním standardním specifikacím a je plně zaměnitelná se standardními rychlospojkami používanými po celém světě.

Nabízí možnost přímé výměny s odpovídajícím tvarem, lícováním a funkcí pro standardní elektroinstalační systémy.






Otázka:  Jaké jsou základní parametry 4,8mm plně izolovaného odpojovacího terminálu (AWG 16-14)?

A: Typ svorek pro rychlé odpojení: Typ zásuvka/příznak

Velikost drátu: AWG16-14 (1,31-2,08 mm²)

Šířka spojovací karty: 4,8 (0,187')

Tloušťka spojovacího jazýčku: 0,5 mm/0,8 mm

Kompatibilní rozsah průměru izolace: 4,06 mm/6,60 mm

Otázka:  Jaká je MOQ pro 4,8mm 0,187' izolovaný terminál?

A: MOQ: 5000ks/položka.

Otázka: Jaká je dodací lhůta pro 4,8 mm 0,187' izolovaný terminál?

A: L/T: 3-4 týdny.

Otázka: Lze tuto zásuvku AWG16-14 použít v prostředí s vibracemi automobilu?

Odpověď:  Ano, tato zásuvka AWG16-14 se vyznačuje bezpečným uchycením kontaktu, které odolává typickým úrovním automobilových vibrací. Je vhodný pro obvody středního proudu, pokud je instalován podle specifikací.

Otázka: Jaký je rozdíl mezi konektory 4,8 mm a 6,3 mm?

Odpověď: Rozdíl je v šířce záložky terminálu. 4,8 mm konektory jsou menší a používají se pro lehčí aplikace, zatímco 6,3 mm

konektory zvládají vyšší proudy.

Otázka: Jak mohu vybrat správnou velikost AWG?

Odpověď: Vyberte konektor podle průřezu vašeho drátu. Tento produkt je navržen pro  vodiče AWG16-14 (1,31-2,08 mm²), což zajišťuje správné zalisování.

Otázka: Jsou tyto konektory izolované?

Odpověď: Ano, mají plně izolovanou manžetu, která zabraňuje zkratům a zvyšuje bezpečnost.

Otázka:  Jakou velikost vodiče podporuje AWG16-14?

A: Svorky AWG16-14 jsou navrženy pro vodiče s průřezem vhodným pro elektrické aplikace středního až vysokého proudu.

Otázka:  Co je 4,8mm zásuvka pro odpojení?

4,8mm samičí odpojovací koncovka je typ elektrického konektoru navrženého tak, aby se vešel do 4,8mm samecového jazýčku, což umožňuje rychlé a bezpečné

drátové spoje.

Otázka: Jaký je rozdíl mezi přímými samičími koncovkami a vlajkovými samičími koncovkami? Jak vybrat správný typ?

Odpověď: Přímé zásuvkové svorky se vyznačují inline přímou strukturou pro přímou instalaci kabeláže, vhodnou pro úzké prostory a inline vedení kabelových svazků.

Svorky typu praporek se dodávají s pravoúhlým designem praporku, který umožňuje boční zapojení a snadné pájení nebo krimpování. Jsou ideální pro přeplněné oblasti elektroinstalace a vertikální montáž PCB.

Vyberte přímý typ pro lineární inline vedení; vyberte typ příznaku pro pravoúhlé směrování, omezený instalační prostor a boční připojení PCB.

Otázka: Jaký je rozdíl mezi AWG16-14 a AWG22-18? Jak vybrat správnou velikost drátu?

A:  Vodiče AWG16-14 mají větší průřez a podporují vyšší proudové zatížení, ideální pro hlavní silové a středoproudé obvody. Oproti tomu vodiče AWG22-18 jsou tenčí, určené pro slaboproudé a pomocné rozvody.

Vyberte AWG16-14 pro vysoce výkonné komponenty a náročné aplikace, zatímco AWG22-18 se doporučuje pro signální vedení a pomocné elektrické systémy.

Otázka: Jaké jsou rozdíly mezi terminály 0,110', 0,187', 0,205' a 0,250'? Jak vybrat správnou velikost?

Odpověď: Tato čísla se týkají šířky jazýčku svorek pro rychlé odpojení v palcích:

0,110' je nejmenší velikost pro slaboproudé signálové a pomocné obvody;

0,187' je nejběžnější univerzální velikost pro středně slaboproudé rozvody;

0,205' nabízí větší kontaktní plochu pro vyšší proud a stabilnější připojení;

0,250' je největší velikost, navržená pro těžké a vysoce výkonné hlavní obvody.

Chcete-li vybrat, přizpůsobte šířku svorkovnice vašemu protilehlému konektoru, vodiči AWG, pracovnímu proudu a instalačnímu prostoru. Používejte menší velikosti pro signální vedení a větší velikosti pro hlavní napájení a silnoproudé aplikace.

Otázka: Jaké jsou rozdíly mezi M7600FNS-8(5)-b; M7600FNS-8(8)-b; M7600FNS-8(5)-bl; Svorky M7600FNS-8(8)-b1? Jak vybrat ten správný?

Odpověď: Všechny patří do série M7600FNS 4,8 mm plně izolované samice s vlajkovým terminálem.

Pravidla kódování jsou následující:

①: (5) / (8) znamená tloušťku jazýčku terminálu: 0,5 mm a 0,8 mm.

②: b / b1 představují různé vnitřní průměry izolace a rozsah tloušťky vodiče, obojí pro zapojení AWG 16-14.  b=Ins. Průměr, Max: 4,06 mm; b1=Ins. Průměr, Max: 6,60 mm.

③: Tloušťka štítku 0,8 mm poskytuje lepší vodivost, silnější odolnost proti vibracím a vyšší nosnost než typ 0,5 mm.

Průvodce výběrem:

①:  Zvolte 0,5 mm (5) pro konvenční nízko- až středněproudé obecné zapojení;

②:  Vyberte 0,8 mm (8) pro aplikace s vysokým proudem, vibracemi a těžkými aplikacemi;

③:  Vyberte b nebo b1 podle skutečného vnějšího průměru drátu, abyste zajistili dokonalé zalisování a usazení izolace.










Dodržování

  • Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU

  • Směrnice o vozidlech s ukončenou životností (2000/53/ES)

  • AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2024/2570

  • Evropské nařízení POPs (EU) 2025/718

  • Evropské nařízení POPs (EU) 2023/1608

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2025/843

  • Evropské nařízení POPs (EU) 2025/1930

  • Nařízení (ES) Np 1907/2006 o REACH

  • Návrh americké Kalifornie 65

Produktové certifikáty

Bezpečnostní schválení a certifikace:  UL&cUL

UL Hodnocení hořlavosti: UL 94V-2

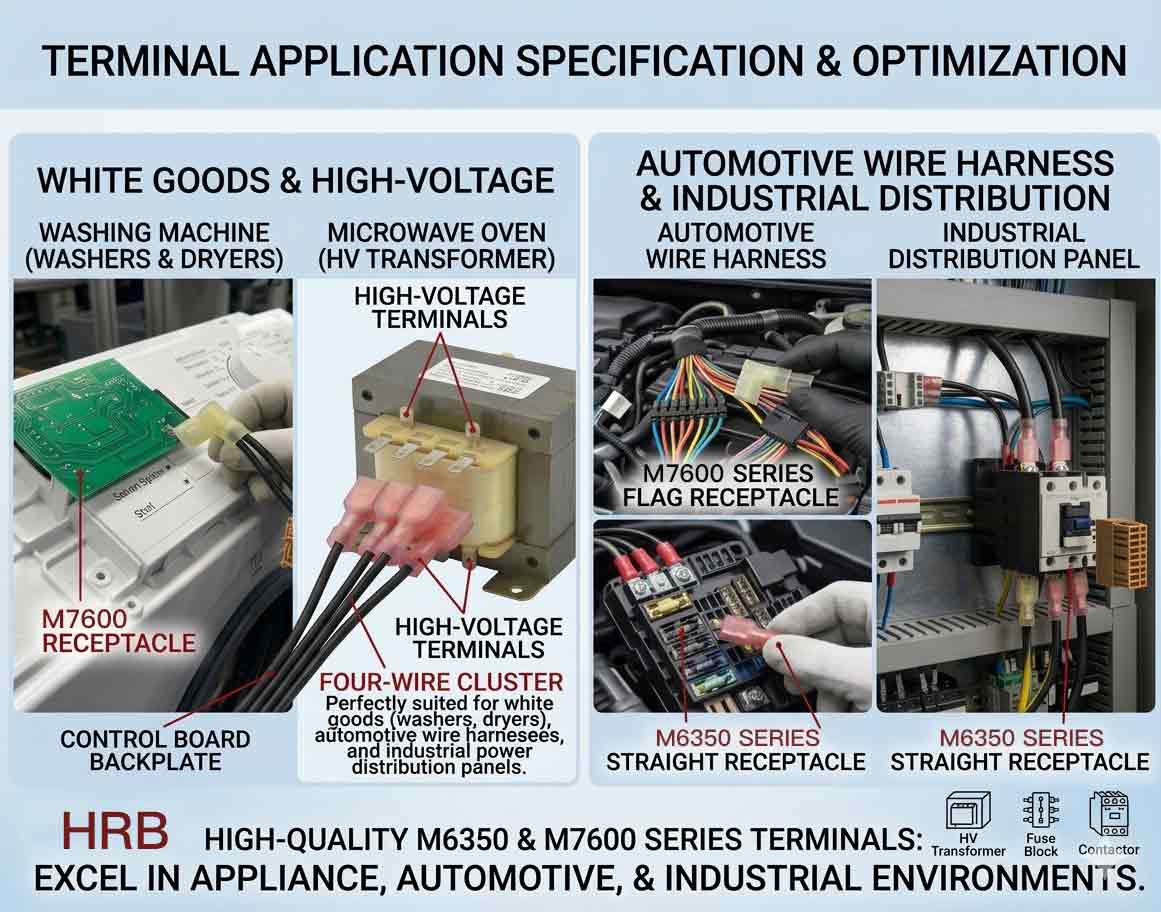

Aplikace FASTON TERMINAL


Univerzální plně izolované rychlospojky jsou široce používány v různých oblastech, konkrétně včetně:


  1. Domácí spotřebiče : Systémy HVAC, chladničky, pračky, myčky nádobí, trouby a ohřívače vody, které poskytují bezpečné a pohodlné připojení elektroinstalace pro domácí elektrické komponenty.

  2. Automobilový průmysl: Elektroinstalační systémy vozidla, včetně osvětlení, senzorů, ovladačů a pomocných systémů elektromobilů, zajišťující stabilní připojení i při vibracích.

  3. Průmyslové ovládací prvky : Motory, pohony, napájecí zdroje, PLC, senzory a ovládací panely splňující potřeby průmyslové nízkonapěťové elektroinstalace. Elektronika a osvětlení: Napájecí zdroje, ovladače LED, spotřební elektronika a audio zařízení se spolehlivou izolací a rychlým připojením.

Obecné použití: Vhodné pro nízkonapěťové/střední napětí, malý proud a bezpečné rychle odpojitelné nízkonapěťové napájecí a signálové spoje, široce používané v domácích spotřebičích, automobilovém, průmyslovém a elektronickém zařízení.
