Obecné často kladené dotazy

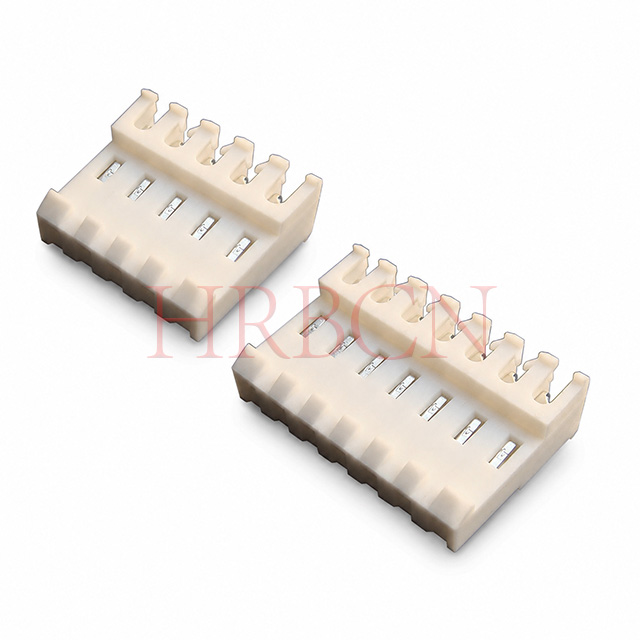

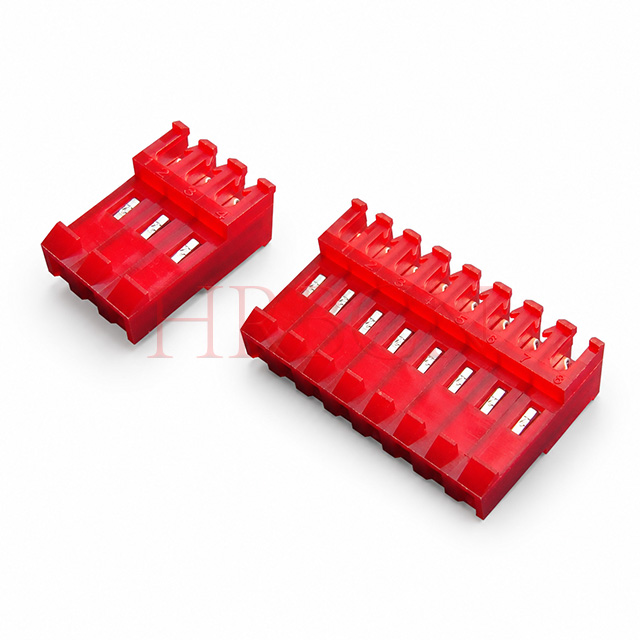

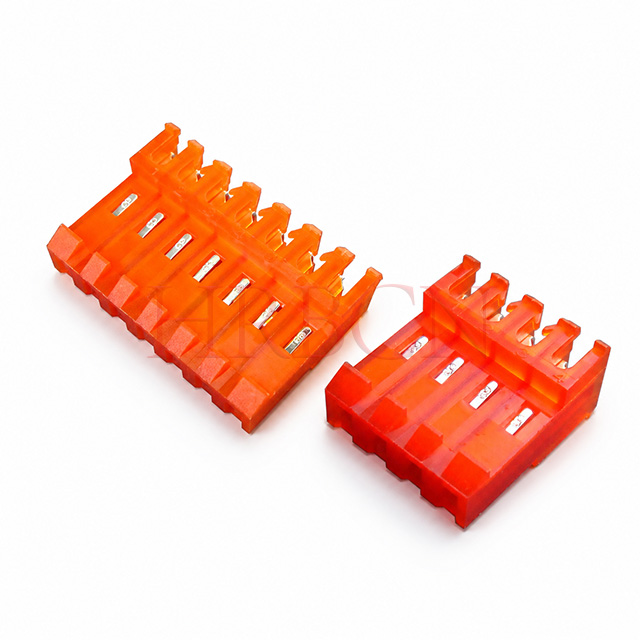

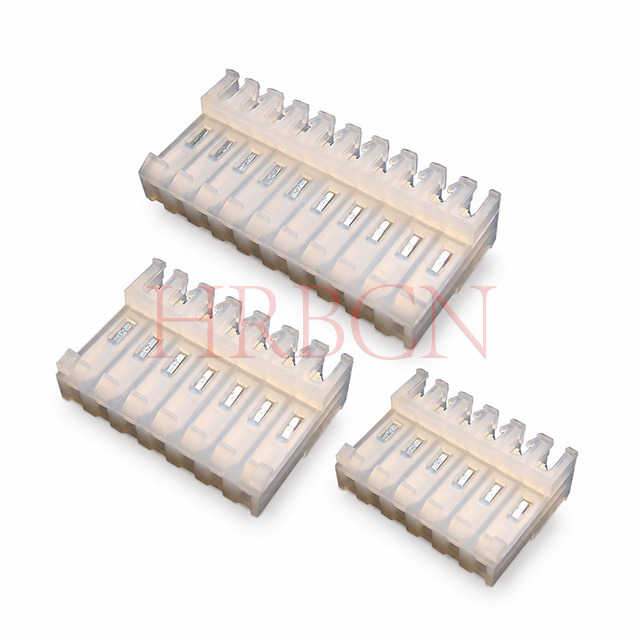

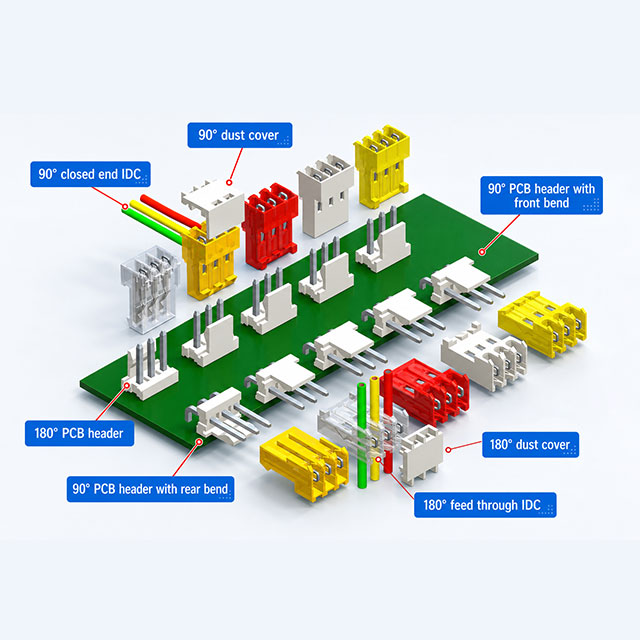

Q1: Jaká je rozteč a rozsah kolíků konektoru IDC řady M7060?
Odpověď: Jedná se o 3,96 mm průchodový konektor IDC s podporou 2 až 24 kolíků pro výběr.
Q2: Jaké dráty jsou kompatibilní s tímto konektorem?

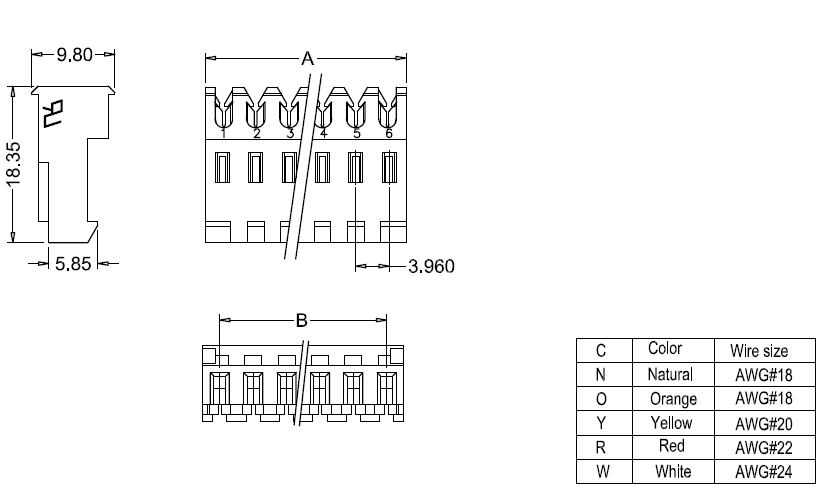

Odpověď: Hodí se pro vodiče AWG18, AWG20, AWG22 a AWG24, které odpovídají různým kódům barev krytu.
Q3: Jaké jsou elektrické jmenovité hodnoty a pracovní teplota?
A: Jmenovitý proud: 5A AC/DC; Jmenovité napětí: 600V AC/DC; Provozní teplota: -25°C až +85°C.
Q4: Jaké jsou materiály a třída zpomalující hoření?
A: Pouzdro: Nylon66, UL94V-2; Koncovka: Fosforový bronz s pocínováním nebo zlatem.
Q5: Jaké jsou funkce polarizačních jazýčků a uzamykací rampy?
A: Polarizační výstupky zabraňují opačnému vložení; uzamykací rampa zajišťuje pevné spojení a zabraňuje volnému spojení.
Q6: Jedná se o přímý konektor? Jaká je orientace?
Odpověď: Ano, je to 180° průchozí konektor IDC pro nepřímé spojení.
Q7: Pro jaké aplikace je M7060-NCR vhodný?
A: Používá se hlavně pro ukončení vodičů průmyslových řídicích zařízení, domácích spotřebičů a obecných elektronických produktů.
Q8: Můžete poskytnout přizpůsobené počty nebo barvy pinů?

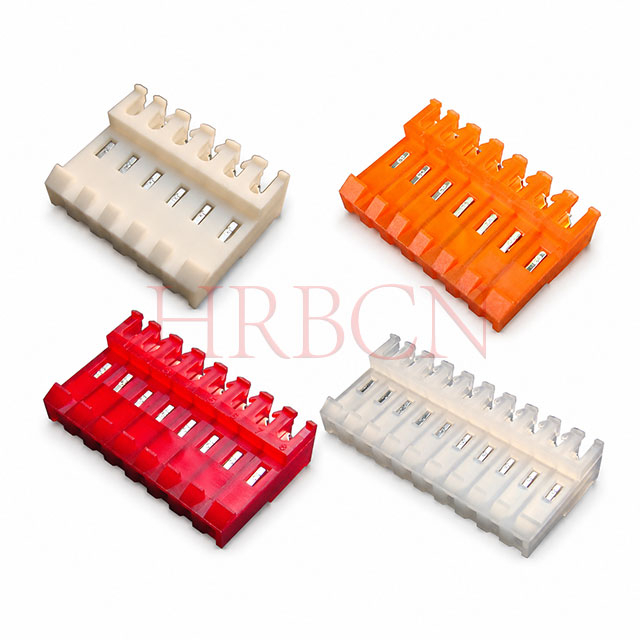

Odpověď: Standardní kolíky se pohybují od 2 do 24 a je k dispozici několik standardních barev. Kontaktujte nás pro nestandardní přizpůsobení.
Technické často kladené dotazy
Q1: Proč jsou konektory IDC navrženy ve dvou verzích: s polarizačními jazýčky a bez polarizačních jazýčků?
Odpověď: Tyto dvě struktury jsou vyvinuty tak, aby odpovídaly různým požadavkům na zamezení chybám, efektivitě montáže, nákladům a limitům rozvržení produktu:
1. S polarizačními výstupky : Asymetrické plastové výstupky integrované na krytu vytvářejí mechanickou interferenci. Konektor se může zapojit pouze v jedné správné orientaci, což fyzicky blokuje obrácené zasunutí nebo otočení o 180°, což eliminuje chyby lidské montáže a rizika zkratu signálu/napájení způsobená nesprávným zapojením.
2. Bez polarizačních jazýčků : Zjednodušené pouzdro bez výstupků proti převrácení. Má menší celkovou šířku, nižší cenu plastového materiálu a hladší odpor při vkládání. Spoléhá na ruční značení nebo produkční SOP, aby se zabránilo chybnému spárování pro scénáře statického použití s nízkým rizikem.
Q2: Jaké jsou aplikační rozdíly mezi IDC s polarizačními jazýčky a bez polarizačních jazýčků?
IDC s polarizačními výstupky (anti-reverse)
Hlavní výhoda: Fyzická ochrana proti chybnému vložení, nulové riziko opačného spojení, žádná závislost na úsudku operátora; vhodné pro montáž žaluzií, automatizované výrobní linky, vícekonektorové desky se smíšenou elektroinstalací.
Typické aplikace: Hlavní desky průmyslového řízení, moduly pohonů, lékařská zařízení, nové regulátory energie, přenosné testovací přístroje, vícesignálové desky s integrovanými obvody s více identickými konektory.
Rizikový scénář: Opačné vložení způsobí zkrat, spálenou desku plošných spojů, selhání signálu nebo ohrožení bezpečnosti zařízení.
IDC bez polarizačních jazýčků
Hlavní výhoda: Užší tělo pro kompaktní vnitřní uspořádání, nižší jednotková cena, menší síla vkládání, snadnější vysokorychlostní automatizované krimpování.
Typické aplikace: Jednookruhové domácí spotřebiče, LED osvětlovací panely, drobné digitální příslušenství, jednoduchá pevná vnitřní elektroinstalace pouze s jedním konektorem na desce.
Scénář rizika: Použitelné pouze v případě, že nesprávné spojení nezpůsobí vážné poškození; Operátoři mohou jasně identifikovat pořadí kolíků pomocí barvy drátu nebo značení sítotiskem.
Posuzujte podle 4 hlavních rozměrů:
Nebezpečí selhání zpětného zasunutí
Obrácené spojení vede ke zkratu, spáleným součástem, poruše zařízení → Vyberte pomocí polarizačních jazýčků
Počet konektorů na jedné desce plošných spojů
Více identických konektorů IDC uspořádaných hustě na jedné desce → Pro rozlišení obvodů je nutné použít polarizační jazýčky
Pouze jeden konektor namontovaný na obvodovou desku → Bez polarizačních jazýčků je přijatelný
Hromadná automatická montáž, slepé párování, vysokorychlostní výrobní linka postrojů → S polarizačními poutky (zabraňuje hromadně vadným produktům)
Ruční malosériová montáž s jasným barevným kódováním drátu/sítotiskovými štítky → Bez polarizačních jazýčků
Prostorová a nákladová omezení
Přísné omezení šířky vnitřního pláště, omezený rozpočet na kusovník → Bez polarizačních jazýčků
Průmyslové vysoce spolehlivé produkty, požadavek na dlouhou životnost, nákladová tolerance → S polarizačními jazýčky
Q4: Ovlivňuje design polarizační destičky kompatibilitu s odpovídajícími hlavičkami PCB?

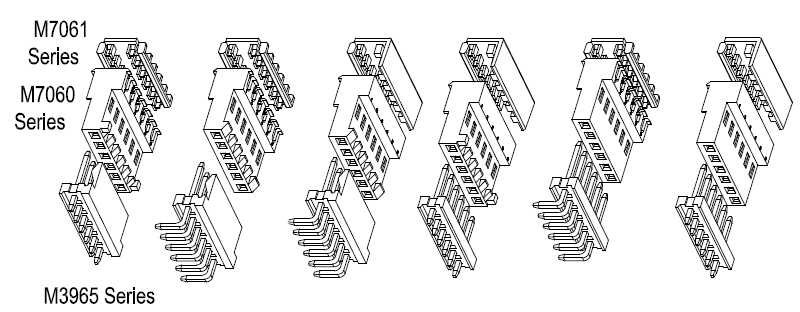

Odpověď: Ne. IDC řady M7060 s/bez polarizačních jazýčků sdílejí identickou rozteč, rozložení kolíků a vnitřní rozměry svorek, plně kompatibilní s odpovídajícími paticemi PCB řady M3965. Liší se pouze struktura vnějšího pouzdra proti zpětnému chodu; elektrický výkon a konzistence rozměrů spojení zůstávají nezměněny.
Otázka 5: Mohou se operátoři stále připojovat obráceně pro IDC s polarizačními výstupky?A: Nemožné. Asymetrický polarizační jazýček bude při převrácení o 180° kolidovat s okrajem zakrytých hlaviček DPS, vytvoří fyzický zámek a zabrání úplnému zasunutí, což zásadně eliminuje závady v opačném zapojení.
Q6: Je nutné zvolit polarizační jazýčky, pokud mám na desce pouze jeden konektor?Odpověď: Závisí na bezpečnostní normě vašeho produktu. Pokud váš produkt obsahuje napájecí obvod nebo vysoce hodnotnou řídicí desku, doporučujeme polarizační jazýčky, aby se předešlo chybám lidské obsluhy během poprodejní údržby; pro nízkonapěťové jednoduché signálové obvody bez bezpečnostních rizik je z důvodu úspory nákladů přijatelná nepolarizační verze.
