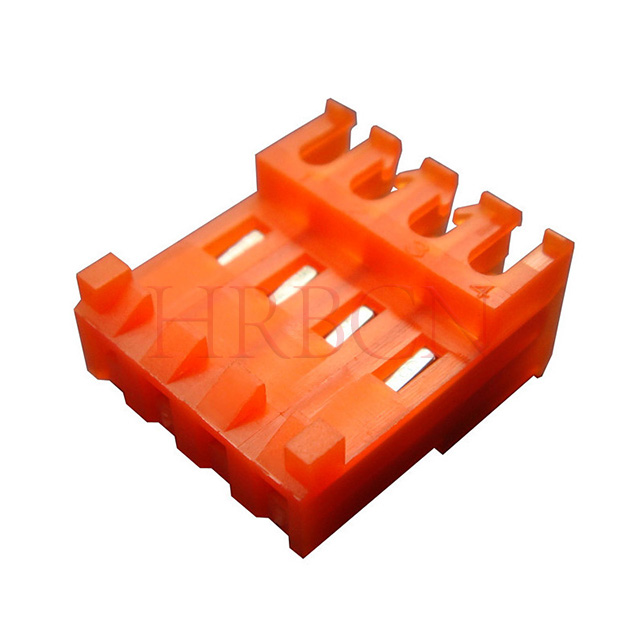

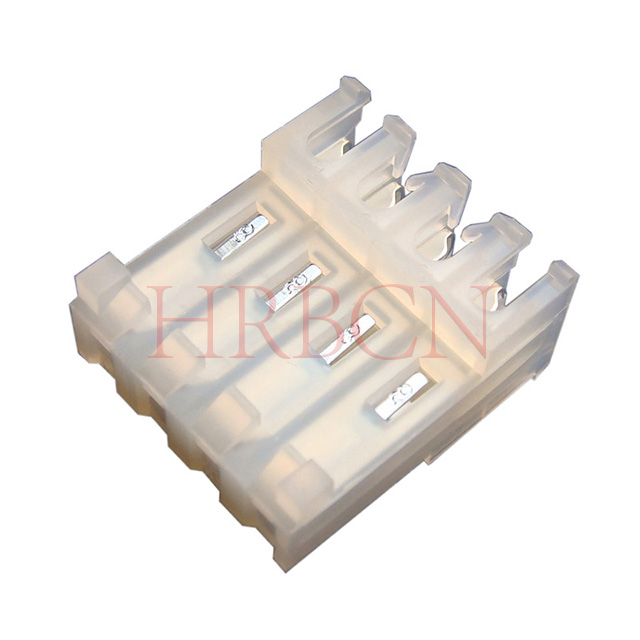

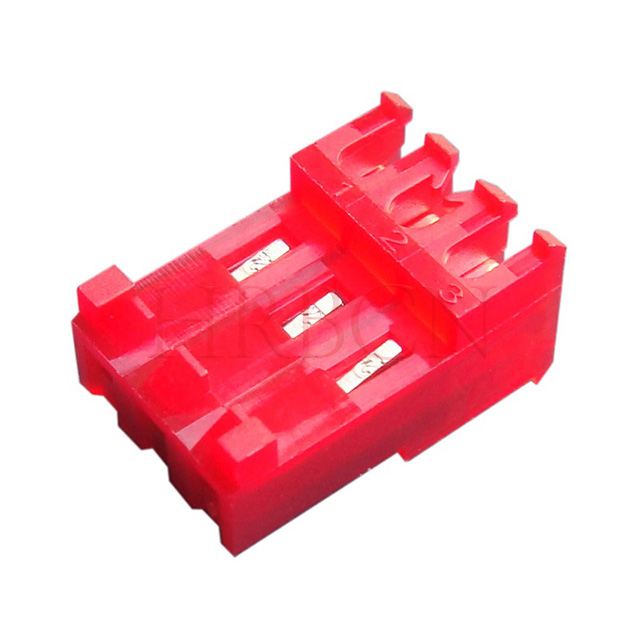

1. Rozteč 3,96 mm 180° Průchozí struktura IDC

Přijímá průmyslový standard 3,96 mm rozteč a 180° přímočarý design pro nepřímé párování. Dokonale se hodí k deskám plošných spojů řady M3965 a M3965R pro realizaci spolehlivého propojení mezi vodiči a deskou.

2. Integrované polarizační výstupky a zamykací rampa

Vestavěné polarizační jazýčky účinně zabraňují zpětnému vkládání a chybám v zapojení; uzamykací rampa poskytuje těsný uzamykací výkon, aby se zabránilo uvolněnému spojení způsobenému vibracemi, což zajišťuje dlouhodobou stabilitu spojení.

3. Pokročilá technologie IDT (Insulation Displacement Technology)

Podporuje jednokrokové zakončení vodičů bez odizolování vodičů nebo dalších krimpovacích nástrojů, což výrazně zlepšuje efektivitu montáže a vyhovuje jak manuálnímu provozu, tak automatizovaným výrobním linkám.

4. Kompatibilita Wide Pin & Wire Gauge

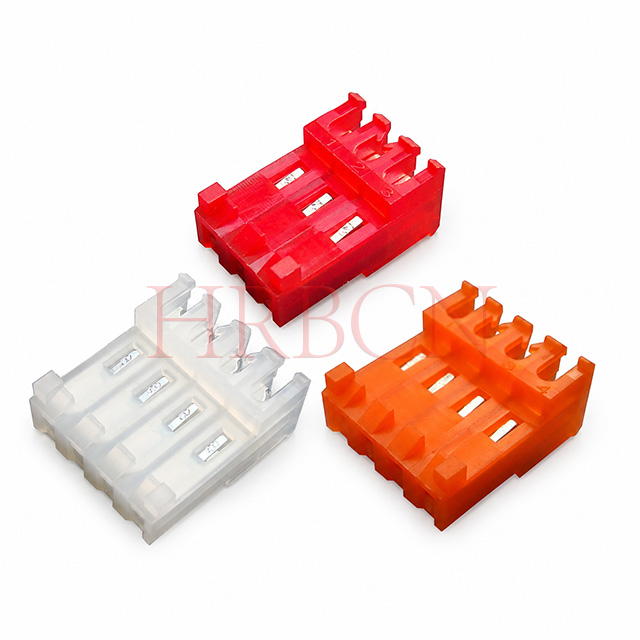

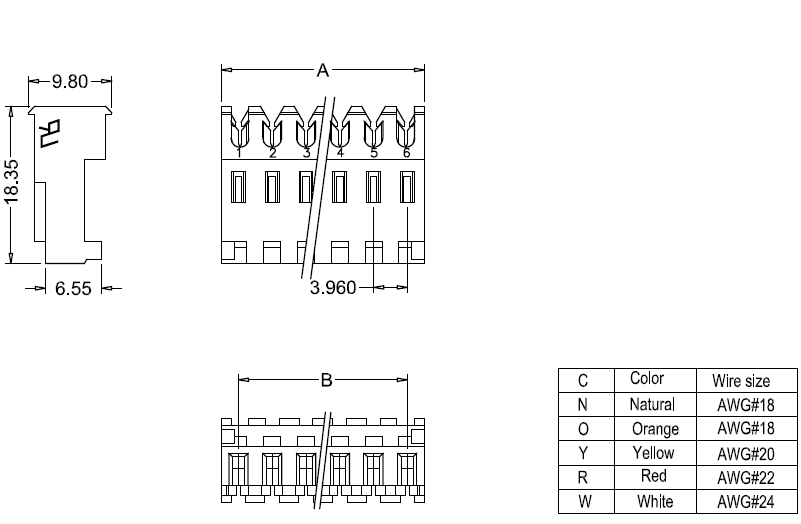

Pokrývá 2 až 24 pinů pro flexibilní výběr. Kompatibilní s vodiči AWG18, AWG20, AWG22 a AWG24; různé barvy pouzdra odpovídají různým velikostem vodičů pro snadnou identifikaci.

5. Vynikající elektrický výkon

Jmenovitý při 5A AC/DC proudu a 600V AC/DC napětí. Vyznačuje se maximálním kontaktním odporem 3,0 mΩ, izolačním odporem minimálně 5 000 MΩ a výdržným napětím 2 200 V AC, což splňuje přísné požadavky na elektrickou bezpečnost.

6. Odolný materiál a stupeň zpomalující hoření

Pouzdro vyrobené z nylonu 66 s odolností proti hoření UL94V-2. Terminály jsou vyrobeny z vysoce kvalitního fosforového bronzu a jsou k dispozici s pocínováním nebo zlatem pro lepší vodivost a antikorozní schopnost.

7. Úplná shoda a autorizované certifikace

Zcela v souladu s předpisy RoHS a REACH. Certifikováno UL & cUL (certifikát č. E304945), podporující přístup na trh pro evropské a severoamerické regiony.

8. Široký rozsah teplot a aplikací

Pracuje stabilně v rozmezí -25°C ~ +85°C. Ideální pro zakončení vodičů průmyslových řídicích zařízení, domácích spotřebičů a různých obecných elektronických produktů. Odpovídá protiprachovým krytům řady M7061 pro extra ochranu proti prachu a vlhkosti.

Obecné často kladené dotazy

Q1: Jaká je rozteč a rozsah kolíků konektoru IDC řady M7060?

Odpověď: Jedná se o 3,96 mm průchodový konektor IDC s podporou 2 až 24 kolíků pro výběr.

Q2: Jaké dráty jsou kompatibilní s tímto konektorem?

Odpověď: Hodí se pro vodiče AWG18, AWG20, AWG22 a AWG24, které odpovídají různým kódům barev krytu.

Q3: Jaké jsou elektrické jmenovité hodnoty a pracovní teplota?

A: Jmenovitý proud: 5A AC/DC; Jmenovité napětí: 600V AC/DC; Provozní teplota: -25°C až +85°C.

Q4: Jaké jsou materiály a třída zpomalující hoření?

A: Pouzdro: Nylon66, UL94V-2; Koncovka: Fosforový bronz s pocínováním nebo zlatem.

Q5: Jaké jsou funkce polarizačních jazýčků a uzamykací rampy?

A: Polarizační výstupky zabraňují opačnému vložení; uzamykací rampa zajišťuje pevné spojení a zabraňuje volnému spojení.

Q6: Jedná se o přímý konektor? Jaká je orientace?

Odpověď: Ano, je to 180° průchozí konektor IDC pro nepřímé spojení.

Q7: Pro jaké aplikace je M7060-NCR vhodný?

A: Používá se hlavně pro ukončení vodičů průmyslových řídicích zařízení, domácích spotřebičů a obecných elektronických produktů.

Q8: Můžete poskytnout přizpůsobené počty nebo barvy pinů?

Odpověď: Standardní kolíky se pohybují od 2 do 24 a je k dispozici několik standardních barev. Kontaktujte nás pro nestandardní přizpůsobení.

Technické často kladené dotazy

Q1: Proč existují dvě verze konektorů IDC: s uzamykací rampou a bez uzamykací rampy?

Odpověď: Jsou navrženy tak, aby odpovídaly různým scénářům mechanické spolehlivosti, nákladů a montáže:

S uzamykací rampou: Přidejte integrovaná uzamykací žebra na pouzdro pro vytvoření fyzického zaklapnutí po spojení. Výrazně zvyšuje přídržnou sílu, odolává vibracím, tahání kabelů a přemístění tepelné roztažnosti, čímž zabraňuje náhodnému rozpojení. Zaměřuje se na vysoce spolehlivé pracovní podmínky.

Bez uzamykací rampy: Zjednodušená konstrukce pouzdra bez aretace. Spojování spoléhá pouze na tření mezi terminálem a sběračem. Nižší materiálové náklady, menší vnější rozměry a snadnější plně automatizovaná montáž, navržená pro statická, nízkonapěťová vnitřní spotřebitelská zařízení.

Q2: Jaké jsou praktické aplikační rozdíly mezi těmito dvěma typy?

IDC s aretační rampou

Hlavní výhoda: Silný výkon proti vibracím a povolování, zřetelné slyšitelné 'cvaknutí' pro potvrzení úplného spárování

Typické aplikace: Průmyslová řídicí zařízení, moduly motorového pohonu, HVAC spotřebiče, výkonové řídicí skříně, přenosné testovací přístroje, zařízení s častým transportem nebo mechanickými otřesy.

Pracovní prostředí: Zařízení s nepřetržitými vibracemi, teplotní cykly, vnější napětí kabelu; produkty, u kterých volné spojení způsobí bezpečnostní rizika nebo vypnutí zařízení.

IDC bez aretační rampy

Hlavní výhoda: Kompaktní velikost, nižší jednotková cena, hladké zasouvání bez dodatečného odporu zámku

Typické aplikace: Statická vnitřní spotřební elektronika, moduly LED osvětlení, malé domácí spotřebiče, vnitřní pevná elektroinstalace desek plošných spojů, levné digitální příslušenství.

Pracovní prostředí: Statická instalace, žádné zjevné vibrace/otřesy, kabely upevněné drátěnými sponami bez tažné síly, nenáročný přenos signálu.

Q3: Jak si vybrat mezi konektory IDC s uzamykatelnou rampou a bez uzamykatelné rampy?

Dodržujte tyto 4 standardy posuzování:

Zkontrolujte stav vibrací a otřesů

Pokud zařízení běží s nepřetržitými vibracemi, nárazy nebo častým pohybem → Vyberte s uzamykací rampou

Pokud je výrobek upevněn uvnitř bez vibrací → Vyberte bez aretační rampy

Vyhodnoťte riziko uvolnění spojení

Uvolněné spojení způsobí výpadek proudu, ztrátu signálu nebo bezpečnostní riziko → Je vyžadována verze s blokovací rampou

Dočasné vnitřní zapojení, zanedbatelný náraz, i když je odpojen → Bezblokovací verze je přijatelná

Limit ceny a objemu

Přísná kontrola nákladů na kusovník, potřeba kompaktního prostoru skříně → Bez aretační rampy

Dlouhá životnost, vysoký standard kvality produktu, nákladová tolerance → S aretační rampou

Montážní a výrobní poptávka

Hromadná automatizovaná montážní linka vyžadující nízký odpor vkládání → Bez aretační rampy

Ruční montáž, pro posouzení úplného zasunutí je nutná jasná odezva kliknutí → S aretační rampou

Q4: Ovlivňuje konstrukce uzamykací rampy kompatibilitu s odpovídajícími hlavičkami PCB?

Odpověď: Č. IDC řady M7060 s/bez zamykací rampy sdílejí identickou rozteč, rozložení kolíků a vnitřní velikost svorek, plně kompatibilní s odpovídajícími zásuvkami PCB řady M3965. Pouze vnější konstrukce zámku pouzdra je odlišná, žádný vliv na elektrické připojení nebo přizpůsobení rozměrů.

Q5: Spadne snadno nezamykatelná rampa IDC během používání?

A: Záleží na pracovních podmínkách. Při plně statické instalaci s kabelem upevněným odlehčením tahu nebo kabelovými stahovacími páskami může zadržování tření zaručit stabilní spojení. Ale při vibracích, tažné síle nebo cyklování teploty se postupně uvolní a způsobí přerušované přerušení signálu, takže se nedoporučuje pro vysoce spolehlivé průmyslové scénáře.
