Princip a aplikace konektorů drát-deska

Zobrazení:0     Autor:Editor webu     Čas publikování: 2019-06-26      Původ:Stránky

Princip a aplikace konektorů drát-deska

Jak víme,Konektor drátu k desce je jedním z hlavních typů konektorů, ale jak se dozvědět více o podrobnostech konektoru pro připojení vodičů k desce, dovolte mi představit Princip a použití konektorů typu vodič-deska.


Tento článek je představen především z následujících aspektů:

  • Co je na konektorech wire-to-board jedinečné?

  • Záleží na počtu a tvaru vodičů pro konektory?

  • Jaké faktory je třeba vzít v úvahu při navrhování konektorů?


Co je na konektorech wire-to-board jedinečné?

Desky plošných spojů (PCB) v systémech a elektronických zařízeních musí být připojeny k vnějšímu povrchu substrátu při přijímání / vysílání výstupního výkonu signálů. V mnoha případech je mezi deskou s plošnými spoji a substrátem určitá vzdálenost. vyžaduje připojení vodičů. Dálkové spojení lze dosáhnout pájením vodičů na substráty. Z praktických důvodů se však pro připojení obvykle používají konektory pro připojení více jehel k desce. Druh

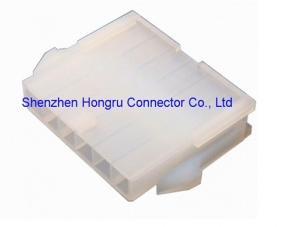

Konstrukce konektoru vodič-deska je jednoduchá: elektrody (kontakty) jsou umístěny v pouzdru (skořepiny). Existují dva typy kontaktů: hmoždinky nebo plechové zástrčky. a "zásuvky". Zcela zasuňte zástrčku do zásuvky a zakryjte ji, abyste dosáhli "párování". (Obr. 1) Obecně řečeno, zásuvka je připojena k drátu, zástrčka je připojena k podkladu, ale to lze nastavit podle použití. Spojení mezi vodiči a kontakty je obvykle realizováno "tlakovým spojením". technologie, jako jsou koncovky pro lisování. Pro připojení vodičů a kontaktů lze použít svařování tlakem. Technologie tlakového svařování se používá pro připojení s nízkým proudem pro jednoduché připojení izolačních vodičů ke kontaktům, což umožňuje plné připojení. I když je tato metoda vhodná, její životnost může být snížena. Výše uvedené dvě technologie mohou zabránit přehřátí způsobenému pájecí technologií a chránit spojení před poškozením. Kromě toho může vzduchotěsná spojovací oblast udržet spojení stabilní, protože nebude vystaveno vzduchu.



Záleží na počtu a tvaru vodičů pro konektory?

Při volbě vhodného konektoru je třeba nejprve zvážit počet a tvar připojovacích vodičů. Rovněž je třeba vzít v úvahu proud a kontaktní tlak v okruhu. Proud obvodu určuje průměr drátu Průměr drátu určuje, který konektor je nejlepší volbou. Existuje několik typů kontaktů, které lze zvolit na základě různých průměrů vodičů. Kontakty musí odpovídat nejen průměru vodiče, ale také průměru izolační směsi. Při výběru kontaktního pokovování potřebujeme znát aktuální a kontaktní údaje o tlaku a prostředí konektoru. Různé typy konektorů jsou vhodné pro různé proudy a kontaktní tlaky. Obecně řečeno, "nízkotlaké, nízkotlaké konektory používají vysokou stabilitu pozlaceného plechu." Jiné typy konektorů používají cenově výhodný plech pocínovaný plechem. Je také třeba vzít v úvahu počet jehel. Nečekaná vysoká energie vzniká, když je konektor zasunut a odpojen. Je to proto, že každý kontakt vyrábí energii. Čím vyšší je počet jehel, tím větší je vyrobená energie. V případě pozlacení může být kontaktní tlak každého kontaktu snížen, ale nikoliv v případě pocínování. Pocínování vyžaduje relativně vysoký kontaktní tlak, takže maximální počet povolených jehel je menší než pozlacení.


Jaké faktory je třeba vzít v úvahu při navrhování konektorů?

Faktory, které je třeba vzít v úvahu při navrhování konektorů

Vzhledem k tomu, že účelem konektoru je připojení, je snadné jej navrhnout. I přes jednoduchou strukturu konektorových komponent je třeba opatrnosti při návrhu. Například, když je proud v vodiči vysoký, je třeba jej snížit, protože každý vodič způsobí vzestup teploty. (Obr. 4).

Obrázek 4: Legenda redukce založená na čísle jehly

Při navrhování konektorů by měly být vzaty v úvahu i lidské chyby, protože je nutný ruční provoz, zejména při výrobě konektorů typu line-to-board. Chyba vložení je typická lidská chyba: uživatel připojí konektor ke špatnému umístění nebo nesprávnému směru připojení. Uživatelé často nesprávně rozpoznávají konektory nebo vynucují zpětné vkládání a nejsou si vědomi chyb. Proto je mnoho konektorů navrženo tak, aby byly asymetrické a mohou být připojeny pouze jedním směrem. Tato metoda může zabránit nesprávnému vložení, ale co je důležitější, konstrukce konstrukce může minimalizovat pravděpodobnost lidské chyby. Například "více konektorů by nemělo být připojeno k jedinému substrátu při navrhování". protože to může vést k nesprávnému vložení. Pokud musí být stejný typ konektoru připojen k jedinému podkladu, musí být označen různými barvami nebo klíčovací zástrčkou, aby nedošlo k nesprávnému vložení.


Tím, že chápu principy konektorů vodič-deska, věřím, že nám to může pomoci lépe pochopit konektory vodič-deska, také pro ostatní konektory,konektor automobilu, RF konektor, atd. Současně, jak vybrat správné konektory a jak je nainstalovat.
