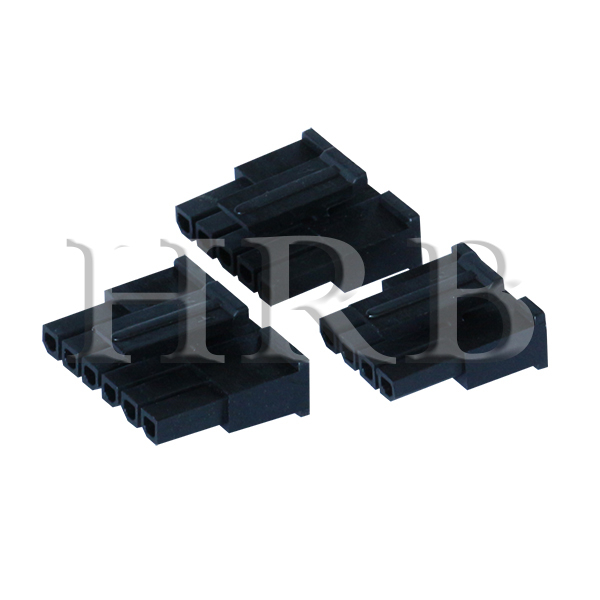

P3025 Jednořadý konektor pouzdra samec

Stav dostupnosti:
Množství:
  • P3025-1xN-BH HRB

  • HRB

Popis:


Systém HRB 3.0 rozteč drátu k drátu, drátu k desce konektoru se skládá z pouzdra konektoru, krimpovací koncovky a kolíkové hlavice (wafer), obecně v samčí krimpovací pouzdro, samičí krimpovací pouzdro, samičí a samčí krimpovací svorky, pravoúhlý a vertikální kolík hlavička (oplatka).

Řada P3025-1×NBH je elektrický kryt zástrčkového konektoru, jednořadý, k dispozici ve více obvodech od 2 pólů do 12 pólů, s použitím se zásuvkou řady T3025 (AWG # 20-24; AWG # 26-30 jak pocínované, tak pozlacené pro výběr zákazníka), spárování s P3020-1×NBC,  P3020-1×NBK  série (konektor drátu k drátu), párování s M3045, kolíkový konektor řady M3045R (wafer) (vodič k desce).



Informace pro objednání:



3.0 Zásuvkový konektor pro krimpovací pouzdro, jedna řada, 2 až 12 okruhů.


P3025-1×N-B-H

       ①     ②   ③ ④ ⑤

①:  Sériové číslo produktu HRB

②:  číslo řady krimpovacího pouzdra

③:  počet obvodů/pólů v řadě

④:  barva krimpovacího pouzdra: černá

⑤:  bez uší pro montáž na panel



Část  Ne.
Dimensions Část  Ne.
Dimensions
TYP  UL94V-2 TYP  UL94V-0 Obvody Ztlumit:  A Ztlumit:  B TYP  UL94V-2 TYP  UL94V-0 Obvody Ztlumit:  A Ztlumit:  B
P3025-1×2-BH P3025-1×2-BH(V0) 2 300 6.85 P3025-1×8-BH P3025-1×8-BH(V0) 8 21.00 24.85
P3025-1×3-BH P3025-1×3-BH(V0) 3 6.00 9.85 P3025-1×9-BH P3025-1×9-BH(V0) 9 24.00 27.85
P3025-1×4-BH P3025-1×4-BH(V0) 4 9.00 12.85 P3025-1×10-BH P3025-1×10-BH(V0) 10 27.00 30.85
P3025-1×5-BH P3025-1×5-BH(V0) 5 12.00 15.85 P3025-1×11-BH P3025-1×11-BH(V0) 11 30.00 33.85
P3025-1×6-BH P3025-1×6-BH(V0) 6 15.00 18.85 P3025-1×12-BH P3025-1×12-BH(V0) 12 33.00 36.85
P3025-1×7-BH P3025-1×7-BH(V0) 7 18.00 21.85





č. dílu Poláci SPQ (balení sáčků) CAD soubory
P3025-1×2-BH 2 1000 P3025-1x2-BH.pdf
P3025-1×3-BH 3 1000 P3025-1x3-BH.pdf
P3025-1×4-BH 4 1000 P3025-1x4-BH.pdf
P3025-1×5-BH 5 1000 P3025-1x5-BH.pdf
P3025-1×6-BH 6 1000 P3025-1x6-BH.pdf
P3025-1×7-BH 7 1000 P3025-1x7-BH.pdf
P3025-1×8-BH 8 1000 P3025-1x8-BH.pdf
P3025-1×9-BH 9 1000
P3025-1×10-BH 10 1000
P3025-1×11-BH 11 1000
P3025-1×12-BH 12 1000


Detailní informace:



Kategorie Konektor krimpovacích pouzder
Značka HRB konektor
aplikace Napájení, konektor drátu k drátu, konektor drátu k desce
Obvody 2-12 okruhů
Barva Černá (bílá na míru)
Hořlavost UL94V-2/UL94V-0
Rod mužský
Vyhovuje žhavícímu drátu K dispozici jsou obě možnosti 'Ano' nebo 'Ne'.
Klíčování k párovací části Žádný
Zámek na spojovací díl Ano
Materiál - pryskyřice Nylon
Počet řádků Singl
Typ balení plastikový sáček
Montáž na panel Ne
Rozhraní Pitch - Mating rozteč 3,0 mm
Pitch - Termination Interface rozteč 3,0 mm
Polarizováno na párovací část Ano
Stohovatelné Ne
Teplotní rozsah - Provozní -25 ºC až +85 ºC a  -40 ºC až +130 ºC



Aplikace produktu:



Sušičky

Mrazničky

Hrací automaty

Tiskárny

Lednička

Skener

Bezpečnostní systémy

Prodejní automaty

Pračka

bílé zboží



Solární energie



Náboje

Napájecí zdroje a rozvody

Směrovače

servery



Spojte se s díly (drát k drátu):



P3020-1×NBC  Zástrčka 3.0 Konektor pro zalisované pouzdra bez uší pro montáž na panel.

P3020-1×NBK  3.0  zástrčka Konektor pro lisovací pouzdra s uchy pro montáž na panel.



Spojte se s díly (drát k desce):


M3045  konektor hlavičky 3.0.



Použití s:



T3025  3.0 samičí krimpovací koncovky


P3025-1xN-BH konektor.pdf



1) Jmenovitý proud: 5A AC, DC

2) Jmenovité napětí: 250V AC, DC

3) Provozní teplota: V2: -25 ºC až +85 ºC

                                          V0: -40 ºC až +130 ºC

4) Kontaktní odpor: 10mΩ Max

5) Izolační odpor: 1000MΩ Min

6) Odolné napětí: 1500V AC/min

7) Materiál: Nylon66-UL 94V-2/UL94V-0

8) cUL Soubor č.: E304945

9) Požadavek na přídržnou sílu koncovky v krytu: 2,5 kg (min.)
