Rostoucí složitost elektronických ovládacích prvků v moderních domácích spotřebičích vyžaduje elektroinstalační systémy, které zaručují výrobu bez závad a dlouhodobou spolehlivost. Výrobci spotřebičů se potýkají s vysokými náklady spojenými s chybami ruční montáže, poruchami kabelového svazku v důsledku vibrací nebo teplotních cyklů a přísnými globálními požadavky na dodržování bezpečnosti. Nesprávné zapojení jednoho spojení na rychle se měnící montážní lince vede k selhání zařízení, nákladným přepracováním nebo nebezpečným elektrickým závadám v terénu.
K vyřešení těchto technických a výrobních úzkých míst se průmysl spoléhá na standard RAST (Raster Anschluss Steck Technik). Tento standardizovaný rámec funguje jako páteř moderní elektroinstalace spotřebičů . Integrací standardizovaných rozměrů rozteče, fyzického klíčování, možností přímého a nepřímého párování a vysoce účinných metod ukončení eliminují systémy RAST dohady na úrovni továrny. Inženýři navrhují bezpečné architektury napájení a signálu, zatímco výrobní týmy těží z automatizované výroby kabelových svazků a spolehlivých montážních procesů.
Standardizovaná sestava: Konektory RAST využívají fyzické klíčování, polarizaci (poka-yoke) a standardizované barevné kódování, aby se eliminovaly chyby nesprávného spojení během montáže vysokorychlostního zařízení.
Rozteč pro konkrétní aplikaci: RAST 2,5 (rozteč 2,5 mm) je optimalizována pro snímače a nízkoproudé připojení PCB, zatímco RAST 5,0 (rozteč 5,0 mm) zvládá dodávku vysokého proudu pro motory a kompresory.
Efektivita výroby: Kompatibilita s automatickým zakončením Insulation Displacement Contact (IDC) výrazně zkracuje dobu výroby kabelového svazku ve srovnání s tradičním krimpováním a umožňuje efektivní zapojení do řetězu.
Architektonická flexibilita: Volba mezi přímým spojením (hranová karta) a nepřímým spojením (přes hlavičky) umožňuje inženýrům vyvážit náklady na PCB a požadavky na mechanické uchycení.
Shoda s předpisy: Specifikace konektorů RAST, které splňují IEC 60335-1 (Test žhavícího drátu) a využívají materiály bez halogenů, je povinná pro zmírnění rizika požáru u bílého zboží bez dozoru.
Přechod od diskrétní kabeláže ke standardizovaným kabelovým svazkům znamená masivní posun ve výrobě spotřebičů. Historicky se montážní linky spoléhaly na nesourodé, patentované svorkovnice, drátěné matice a jednotlivé rýčové svorky. Tento starý přístup vyžadoval intenzivní manuální práci. Montážní pracovníci museli číst složitá schémata zapojení a ručně vést jednotlivé vodiče ke konkrétním svorkám. To přineslo vysoká rizika křížení kabeláže a nekonzistentní kvality zakončení. Standard RAST, původně poháněný tlakem evropského průmyslu spotřebičů na automatizaci, se objevil ke sjednocení topologie připojení.
Zavedením společného rozměrového a spojovacího rámce nyní výrobci využívají plně automatizované stroje na zpracování svazků. Tyto stroje řežou, odizolují a ukončují tisíce drátů za hodinu s přesnou přesností. To drasticky zkracuje doby cyklu a odstraňuje lidskou chybu ve fázi přípravy drátu.
Výběr správných konektorů pro bílé zboží vyžaduje splnění přísných základních technických kritérií. Spojení musí odolat silným mechanickým vibracím generovaným motory a čerpadly po dobu životnosti deseti až patnácti let. Materiály musí tolerovat extrémní tepelné cykly, od prostředí mrazáku pod nulou až po vysoké okolní teplo v blízkosti kompresoru. Moderní řídicí desky vyžadují prostorově úsporné tvarové faktory, aniž by byla ohrožena vysoká dielektrická pevnost, zajišťující bezpečnou izolaci mezi nízkonapěťovými logickými obvody a vysokonapěťovým síťovým napájením.
Přijetí univerzální normy zásadně zlepšuje ekonomiku výroby. Standardizovaná pouzdra a terminály snižují složitost skladových zásob u více produktových řad. Nákupní týmy získávají komponenty z více zdrojů od různých vyhovujících výrobců, aniž by týmy inženýrů nutily předělávat desky s plošnými spoji (PCB). Standardizované nástroje pro zakončení vodičů snižují kapitálové výdaje napříč globálními montážními závody a zajišťují konzistentní kvalitu bez ohledu na to, zda je svazek vyroben v Evropě, Asii nebo Americe.
| Funkce | Legacy Diskrétní kabeláž | RAST Standardizovaná |
|---|---|---|
| Způsob montáže | Ruční směrování a vkládání jednotlivých svorek | Automatizované zpracování postrojů a vkládání bloků |
| Prevence chyb | Spoléhá na školení pracovníků a vizuální diagramy | Fyzické klíčování a barevné kódování (Poka-Yoke) |
| Rychlost ukončení | Pomalé krimpování jedním drátem | Vysokorychlostní hromadné ukončení přes IDC |
| Integrace PCB | Vyžaduje jednotlivá záhlaví | Přímé připojení okrajových karet nebo vícepolohové záhlaví |
| Řízení zásob | Vysoký počet dílů (různé svorky, pouzdra) | Konsolidovaný počet dílů (standardizované rodiny) |
Výběr mezi konektory RAST 2.5 a RAST 5.0 závisí na elektrické zátěži, dostupném prostoru na desce plošných spojů a požadavcích na zařízení. RAST 2.5 je obecně vhodný pro připojení kompaktních signálů, zatímco RAST 5.0 podporuje aplikace s vyšším proudem v domácích spotřebičích.
Konektory RAST 2,5 mají rozteč 2,5 mm a běžně se používají pro slaboproudé signály a řídicí obvody. Jsou vhodné pro teplotní čidla chladniček, tlakové spínače praček a zobrazovací panely spotřebičů. Jejich kompaktní design šetří místo na desce plošných spojů a podporuje kabeláž s vysokou hustotou, přičemž jmenovité hodnoty proudu závisí na konkrétní sérii konektorů.
Konektory RAST 5.0 používají rozteč 5,0 mm a obvykle podporují vyšší jmenovité proudy, u některých modelů až 16A za specifikovaných podmínek. Jsou široce používány v motorech praček, kompresorech chladniček, topných tělesech a čerpadlech. Jejich větší konstrukce terminálu podporuje spolehlivý přenos energie a mechanickou stabilitu.
Povrchové a volné vzdálenosti jsou zásadní pro prevenci elektrických poruch v obvodech vysokonapěťových spotřebičů. Konektory RAST 5.0 nabízejí větší rozestupy mezi kontakty, zatímco vybrané konfigurace využívají vynechané polohy kontaktů k dosažení větší efektivní rozteče, jako je 7,5 mm nebo 10 mm. Technici musí ověřit izolační vzdálenosti, jmenovité napětí a příslušné bezpečnostní normy.
Funkce | RAST 2.5 | RAST 5.0 |
|---|---|---|
Rozteč | 2,5 mm | 5,0 mm |
Aktuální kapacita | Slaboproudé aplikace | Aplikace pro vyšší proud |
Prostor PCB | Kompaktní | Větší stopa |
Typické aplikace | Senzory, displeje, ovládací prvky | Motory, topení, čerpadla |
Hlavní výhoda | Prostorově úsporný design | Větší schopnost manipulace s výkonem |
Klíčové shrnutí: Použijte RAST 2.5 pro kompaktní signální a řídicí připojení a RAST 5.0 pro obvody spotřebičů s vyšším proudem za předpokladu, že vybraný konektor splňuje požadované elektrické, mechanické a bezpečnostní specifikace.
Aby se zjednodušil proces výběru mezi dvěma primárními standardy RAST, týmy inženýrů vyhodnocují specifické elektrické a mechanické parametry.
| specifikace kabeláže | RAST 2.5 | RAST 5.0 |
|---|---|---|
| Rozteč (střed) | 2,5 mm | 5,0 mm (lze přizpůsobit na 7,5 mm / 10,0 mm) |
| Maximální proudové hodnocení | Až 4A | Až 16A |
| Typický průřez drátu (AWG) | 22 AWG - 24 AWG | 14 AWG - 20 AWG |
| Dielektrické Odolné Napětí | Střední (úroveň signálu) | Vysoká (izolace síťového napájení) |
| Primární zaměření aplikace | Senzory, data, uživatelská rozhraní, LED diody | Motory, kompresory, ohřívače, čerpadla |
Pračky představují jedno z nejnepříznivějších provozních prostředí pro elektromechanické komponenty. Vnitřní kabelový svazek musí přežít desetiletí prudkého pohybu, chemické expozice a rychlých teplotních výkyvů.
Moderní pračky s předním plněním často překročí 1400 otáček za minutu během závěrečného cyklu odstřeďování. To vytváří intenzivní mechanické kmitání v celém podvozku. Buben působí jako masivní nevyvážená zátěž, která způsobuje, že kabelový svazek nepřetržitě šlehá a vibruje. Pokud konektoru chybí dostatečná přídržná síla, tato vibrace způsobuje tření kontaktu.
Dráždění zahrnuje mikroskopické pohyby, které opotřebovávají ochranný cín nebo zlacení na svorkách. Tím se odkryje základní kov, který se rychle oxiduje. Oxidace zvyšuje elektrický odpor, generuje teplo a nakonec způsobí selhání spojení. Aby se tomu zabránilo, vysoce kvalitní konektor RAST obsahuje robustní uzamykací mechanismy. Vnitřní zamykací západky zajišťují terminál v krytu. Externí třecí zámky nebo aktivní západky ukotvují konektor k hlavičce PCB nebo okrajové kartě. Tyto vlastnosti zajišťují, že spojení zůstane plynotěsné a elektricky stabilní bez ohledu na nevyváženost bubnu.
Konektory RAST používané v pračkách musí odolat vlhkosti, výparům čisticích prostředků a působení chemikálií. Materiály pouzdra odolné proti vlhkosti, jako je správně specifikovaný PA66, pomáhají udržovat mechanickou pevnost a stabilitu konektoru. Inženýři by měli ověřit kompatibilitu materiálu, provozní podmínky a odolnost proti korozi, aby zajistili spolehlivý dlouhodobý výkon.
Konektory RAST 5.0 se běžně používají pro motory praček, vypouštěcí čerpadla a další připojení s vyšším proudem. Jejich větší rozteč podporuje vhodné napájecí svorky a robustní konstrukce kabelových svazků. Nepřímé spojení s hlavičkami namontovanými na PCB může zlepšit mechanickou stabilitu, snížit namáhání pájeného spoje a udržet spolehlivé elektrické spojení při vibracích.
Konektory IDC RAST mohou zjednodušit kabeláž čidla pračky podporou kompatibilních konfigurací s průchozími smyčkami nebo zapojených řetězců. Tento přístup snižuje složitost kabeláže, hmotnost svazku a náklady na montáž snímačů teploty, rychlosti a hladiny vody. Správná konstrukce zakončení zajišťuje spolehlivé připojení a efektivní automatizovanou výrobu.
Konektory chladničky musí podporovat spolehlivé elektrické připojení při nepřetržitém provozu, kolísání teplot, kondenzaci a omezeném instalačním prostoru. Volba mezi RAST 2.5 a RAST 5.0 závisí na požadavcích na napájení, podmínkách prostředí a rozložení desky plošných spojů.
Konektory chladničky musí odolávat změnám teploty, provozu při nízkých teplotách a kondenzaci. Vhodné materiály krytu a kontakty odolné proti korozi pomáhají předcházet praskání, oxidaci a poruchám spojení. Technici by měli ověřit jmenovité provozní teploty a odolnost proti vlhkosti, aby byl zajištěn spolehlivý výkon v mrazicích oddílech a kompresorových prostorech.
Konektory RAST 5.0 jsou často vhodné pro kompresory chladniček, odmrazovací ohřívače a další obvody s vyšším proudem. Jejich větší terminály mohou podporovat větší požadavky na napájení, pokud jsou správně dimenzovány. Inženýři musí ověřit aktuální kapacitu, spouštěcí zatížení, odpor kontaktů a provozní teploty, aby se zabránilo přehřátí a zajistili stabilní dodávku energie.
Konektory RAST 2,5 poskytují kompaktní připojení pro displeje chladničky, senzory, LED osvětlení a nízkonapěťové řídicí obvody. Jejich menší rozteč pomáhá zmenšit prostor na desce plošných spojů a objem kabeláže, takže jsou vhodné pro stísněné prostory, jako jsou sestavy dveří. Správný výběr konektoru podporuje efektivní přenos signálu a zjednodušené vedení kabelových svazků.
Výběr správného konektorového systému RAST vyžaduje vyvážení elektrického výkonu, mechanické kompatibility, bezpečnosti a výrobních nákladů. Technici a nákupní týmy by měli před dokončením specifikací konektorů ověřit následující faktory.

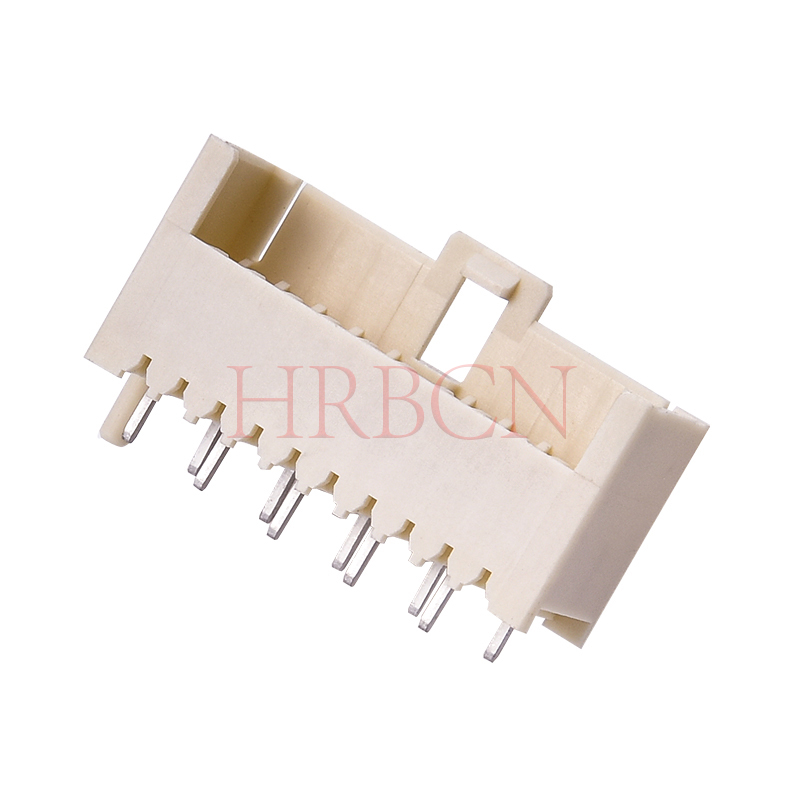

Přímé spojování konektorů RAST se připojuje k okrajovým kontaktům desky plošných spojů, což eliminuje samostatné sběrače a snižuje náklady na komponenty. Nepřímé spojované konektory používají vyhrazené hlavičky namontované na PCB pro větší flexibilitu instalace a mechanickou podporu. Výběr závisí na tloušťce desky plošných spojů, omezeních rozvržení, požadavcích na vibrace a metodách montáže.
Konektory RAST používají mechanické klíčování, polarizaci a volitelné barevné kódování, aby se omezilo nesprávné připojení během montáže. Odpovídající žebra, štěrbiny a konstrukce krytu pomáhají předcházet nekompatibilnímu spojení, zatímco identifikace barev zjednodušuje instalaci svazku. Tyto funkce zlepšují efektivitu výroby a snižují chyby v zapojení.
Konektory RAST pro domácí spotřebiče musí splňovat příslušné požadavky na elektrickou bezpečnost a hořlavost. V závislosti na aplikaci mohou materiály pouzdra vyžadovat hodnocení UL 94 V-0 a ověření výkonu žhavícího drátu podle příslušných norem IEC. Inženýři by měli potvrdit certifikaci materiálů a výsledky testů, aby podpořili bezpečný provoz.
Ukončení IDC spojuje izolované vodiče přímo bez samostatného procesu odizolování, což podporuje rychlou, automatizovanou montáž kabeláže. Krimpovací zakončení využívá mechanicky komprimované koncovky a nabízí flexibilitu pro různé velikosti vodičů a požadavky na připojení. IDC je často efektivní pro velkoobjemovou výrobu spotřebičů, zatímco krimpování zůstává vhodné pro aplikace vyžadující specifické mechanické nebo elektrické vlastnosti.
Chcete-li se posunout vpřed s optimalizací architektury zapojení vašeho spotřebiče, proveďte následující kroky:
Proveďte audit aktuálních montážních linek kabeláže, abyste identifikovali ruční úzká hrdla, selhání krimpování a opakující se chyby křížového zapojení.
Vyžádejte si od dodavatelů sady vzorků k provedení fyzických kontrol lícování a vyhodnocení tolerancí přímého spojení na stávajících deskách plošných spojů.
Poraďte se s týmy konstruktérů konektorů a zmapujte strategii standardizovaného klíčování a barevného kódování, která zabrání uzamčení dodavatele.
Vypočítejte ROI přechodu od krimpovaných terminálů k automatizované výrobě kabelových svazků IDC na základě ročního objemu výroby.
Ověřte, že všechny vybrané materiály krytu splňují požadavky IEC 60335-1 testu žhavícího drátu pro bezobslužné spotřebiče.
Odpověď: RAST je zkratka pro Raster Anschluss Steck Technik, což v překladu z němčiny znamená „technologie rozteč spojovacích zástrček“. Vzniklo v evropském průmyslu spotřebičů jako standardizovaný systém pro sjednocení svorkovnic, umožňující automatizovanou výrobu kabelových svazků a eliminující chyby při ruční montáži.
A: Primární rozdíl je rozteč pinů a proudová kapacita. RAST 2.5 má rozteč 2,5 mm a je navržen pro směrování nízkoproudého signálu až do 4A, jako senzory. RAST 5.0 má rozteč 5,0 mm, navržený pro dodávku vysokého proudu až do 16A pro motory a kompresory.
Odpověď: Přímé spojení umožňuje připojení konektoru přímo na okraj desky s plošnými spoji, což šetří náklady na další součást. Nepřímé spojení vyžaduje zapojení konektoru do vyhrazeného konektoru, který je připájen k desce plošných spojů, což poskytuje vynikající mechanickou stabilitu.
Odpověď: Ano, jsou vysoce kompatibilní s technologií Insulation Displacement Contact (IDC). IDC umožňuje automatizovaným strojům vtlačit neodizolované vodiče přímo do terminálu, čímž se vytvoří rychlé, plynotěsné spojení a umožní efektivní řetězové zapojení pro senzorové sítě.
Odpověď: Jsou preferovány, protože jejich fyzické klíčování a barevné kódování zcela zabraňují křížení kabelů během montáže. Jsou optimalizovány pro automatizovanou výrobu kabelových svazků, odolávají vysokým vibracím a splňují přísné normy hořlavosti požadované pro domácí spotřebiče.
Odpověď: Test žhavícího drátu (GWT) je bezpečnostní požadavek podle normy IEC 60335-1. Zajišťuje, že plastové pouzdro konektoru je nehořlavé a samo zhasne, pokud elektrická závada způsobí přehřátí terminálu, čímž se zabrání požáru v bezobslužných spotřebičích.
