Jak vybrat konektory RAST pro LED a komerční osvětlovací systémy

Velkoobjemová montáž komerčního osvětlení vyžaduje absolutní přesnost. Jediná chyba spojení nebo tepelné selhání v konektoru ohrozí celou instalaci, což vede k masivnímu narušení zařízení. Standardní kolíkové konektory a spotřebitelské konektory LED pásků postrádají retenční sílu, polarizaci a tepelnou odolnost, které jsou vyžadovány pro drsná komerční prostředí. Když instalujete tisíce svítidel do skladu nebo maloobchodních prostor, nemůžete se spoléhat na třecí součásti, které se časem uvolňují. Inženýři musí vyvážit potřebu rychlé, automatizované montáže s přísnými bezpečnostními požadavky, jako je testování žhavicích drátů, a dlouhodobou mechanickou spolehlivostí. Standardizace na konektorovém systému RAST (Raster Anschluss Steck Technik) zmírňuje chyby při montáži a drasticky snižuje režii ruční práce na výrobní lince. Tato příručka rozebírá kritéria technického hodnocení pro výběr konektorů RAST pro LED a komerční osvětlení přizpůsobené konkrétním požadavkům na výkon, rozteč, směrování a nástroje.

Klíčové věci

• Rozteč určuje napájení: Konektory RAST 2,5 mm jsou optimální pro signálová pole LED a pole LED s nízkou spotřebou, zatímco systémy RAST 5,0 mm zvládají primární dodávku energie (až 16 A).

• Metodika zakončení: Technologie Insulation Displacement Contact (IDC) v systémech RAST výrazně zkracuje dobu montáže ve srovnání s tradičním krimpováním, i když vyžaduje přesné přizpůsobení průřezu drátu.

• Prevence chyb: Vestavěné možnosti polarizace a klíčování zabraňují chybnému spojení během rychlé montáže, což je kritický faktor pro snížení chybovosti při výrobě komerčního osvětlení.

• O shodě nelze vyjednávat: Konektory komerčního osvětlení musí splňovat specifické dielektrické a hořlavé normy, včetně požadavků UL/CSA a požadavků IEC na žhavicí drát.

Role konektorů RAST v montáži komerčního osvětlení

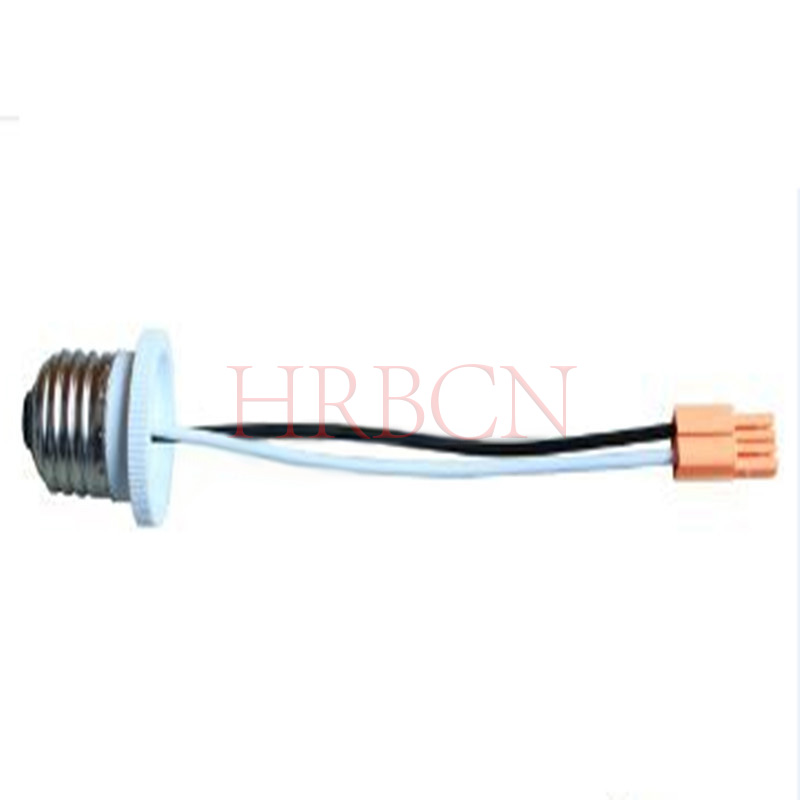

Konektory RAST poskytují spolehlivé elektrické připojení pro komerční osvětlovací systémy, podporují bezpečnou montáž, odolnost proti vibracím a efektivní instalaci. Díky jejich standardizovanému designu, uzamykacím mechanismům a funkcím ochrany proti chybám jsou vhodné pro průmyslové a komerční osvětlení.

Klíčové požadavky na konektory komerčního osvětlení

Proč jsou konektory RAST vhodné pro komerční osvětlení

Konektory RAST kombinují odolná termoplastová pouzdra, bezpečné párování a standardizované konfigurace rozteče pro podporu spolehlivého připojení osvětlení. Pomáhají snižovat chyby při montáži a udržovat stabilní elektrický výkon ve skladech, maloobchodních zařízeních a průmyslových prostředích vystavených vibracím a změnám teploty.

RAST vs. standardní spotřebitelské LED konektory

Aplikace v komerčním osvětlení

Konektory komerčního osvětlení založené na RAST mohou podporovat ovladače LED, desky pro ovládání osvětlení, průmyslová svítidla s vysokými regály a modulární sestavy osvětlení. Jejich kompaktní konstrukce a spolehlivé spojovací prvky pomáhají zjednodušit kabeláž, údržbu a výrobu ve velkém měřítku.

Klíčový poznatek: Konektory RAST nabízejí praktické řešení pro výrobce komerčního osvětlení, kteří hledají bezpečné připojení, konzistentní kvalitu montáže a efektivní výrobu. Konečný výběr by měl vzít v úvahu elektrické jmenovité hodnoty, konstrukci zámku, podmínky prostředí a kompatibilitu příslušenství.

RAST 2.5 vs. RAST 5.0: Kategorizace pitch a požadavků na výkon

Výběr správné rozteče je základním krokem při specifikaci konektoru RAST . Průmysl primárně spoléhá na dva standardizované rozměry, které odpovídají specifickým potřebám architektonického osvětlení a vyvažují prostorová omezení a požadavky na dodávku energie. Rozteč se vztahuje k přesné vzdálenosti od středu ke středu mezi kontaktními kolíky.

Systémy RAST s roztečí 2,5 mm

Systémy RAST 2,5 mm jsou navrženy pro aplikace s vysokou hustotou a nízkou spotřebou, kde je nemovitostní deska na prvním místě. Tyto konektory jsou optimální volbou pro směrování signálu, adresovatelné řízení dat LED a nízkopříkonové sekundární obvody v rámci komplexních návrhů svítidel. Nahrazením chatrných 3pinových spotřebitelských konektorů hlavičkou RAST 2.5 získají výrobci mechanické zamykání bez obětování vnitřního prostoru. Snadno se vejdou do úzkých hliníkových profilů a nízkoprofilových troffů.

Omezení proudu pro rozteč 2,5 mm se obvykle pohybuje mezi 2A a 4A, v závislosti na konkrétním průřezu vodiče a hodnotách okolní teploty. Obvykle jsou vhodné pro vodiče o velikosti mezi 22 AWG a 24 AWG. To je činí nevhodnými pro primární dodávku energie ve svítidlech s vysokým světelným tokem, ale perfektní pro řídicí signály. Prostorová omezení diktují použití standardu 2,5 mm. Jsou ideální pro nízkoprofilová LED svítidla, kompaktní vnitřní ovladače a těsné architektonické výlisky, kde každý milimetr vůle ovlivňuje konečnou estetiku svítidla.

Systémy RAST s roztečí 5,0 mm

Pokud aplikace vyžaduje robustní přenos výkonu, jsou povinným standardem systémy RAST s roztečí 5,0 mm. Tyto větší konektory jsou speciálně navrženy pro hlavní napájení, kritická propojení mezi drivery a deskami a řetězení komerčních zařízení napříč dlouhými architektonickými běhy. Zvětšená 5,0 mm vzdálenost mezi kolíky zabraňuje vzniku elektrického oblouku při vyšších napětích a zajišťuje bezpečný provoz v obvodech s vysokou poptávkou.

Standardní systémy RAST 5.0 pohodlně dodávají až 10,0 A a obvykle přijímají průřezy vodičů od 14 AWG do 18 AWG. Moderní komerční osvětlení často vyžaduje ještě větší kapacitu pro rozsáhlé skladové uličky nebo osvětlovací sítě supermarketů. Specializované vysoce výkonné varianty posouvají tyto limity dále a dodávají až 16,0 A v závislosti na specifikacích výrobce a použitém průřezu vodiče. Tato schopnost vysokého výkonu umožňuje inženýrům navrhnout delší nepřetržité osvětlení z jednoho zdroje napájení, čímž se sníží celkový počet ovladačů potřebných ve stropním prostoru.

Odolnost se zvyšuje díky stopě 5,0 mm. Pouzdra mají silnější termoplastické stěny a vnitřní kontakty jsou navrženy tak, aby zvládaly vyšší mechanické namáhání během párovacích cyklů. Tato robustní konstrukce rozptyluje tepelné zatížení generované proudy 16A a zabraňuje degradaci plastu, která trápí méně kvalitní konektory v průběhu let nepřetržitého provozu.

Technické hodnocení Rozměry konektorů LED osvětlení

Převedení specifických specifikací konektoru do provozní spolehlivosti vyžaduje přísné technické hodnocení. Inženýři musí mapovat fyzické vlastnosti konektorů LED osvětlení přímo na požadované provozní výsledky, přičemž se musí zaměřit na způsoby ukončení, zabezpečení zamykání, flexibilitu směrování a shodu s materiálem.

Typy zakončení: IDC vs. Crimp

Způsob připojení vodiče ke kontaktu konektoru zásadně ovlivňuje rychlost montáže a dlouhodobou spolehlivost. Průmysl se standardizuje na dvou primárních technologiích: Insulation Displacement Contact (IDC) a tradiční krimpování.

Vyhodnoťte technologii IDC pro automatizované, vysokorychlostní ukončení. Stroje IDC lisují neodizolovaný drát přímo do speciální kontaktní čepele ve tvaru V. Tato čepel prořízne izolaci a sevře vnitřní měděný vodič, čímž vytvoří vysoce spolehlivý, plynotěsný studený svar, který odolává oxidaci. IDC drasticky snižuje manuální práci, eliminuje potřebu stanic pro odizolování vodičů a zajišťuje jednotnou kvalitu pro tisíce jednotek. Stroj diktuje přesnou hloubku vložení a odstraňuje z rovnice lidskou chybu.

Vyhodnoťte krimpovací technologii pro specializované výrobní série s menším objemem nebo pro prostředí s extrémními vibracemi. Krimpování vyžaduje odizolování drátu a mechanické stlačení kovového válce kolem obnažených pramenů. I když jsou krimpované spoje pomalejší a pracnější, přizpůsobují se větším rozdílům v průřezech vodičů a tloušťkách izolace. To nabízí flexibilitu během prototypování, vlastní montáže přípravků nebo při práci s neobvykle silnými silikonovými drátěnými plášti.

Uzamykací mechanismy a přídržná síla

Náhodné odpojení během instalace, běžné údržby nebo v důsledku okolních vibrací budovy způsobují nepřijatelné prostoje zařízení. Analyzujte nezbytnost aktivních západek versus třecích zámků na základě prostředí instalace. Třecí zámky se spoléhají výhradně na těsné uložení mezi plastovým pouzdrem a čepy. V průběhu let tepelného cyklování se tento plast roztahuje a smršťuje a nakonec uvolňuje přilnavost. Aktivní západky vyžadují, aby byl před oddělením konektoru stlačen fyzický mechanismus. To zaručuje, že spojení zůstane bezpečné bez ohledu na vnější mechanické namáhání, gravitaci nebo náhodné vytažení kabelu během instalace.

Fyzické směrování a prostorové konfigurace

Komerční uspořádání často vyžaduje složité vedení kabelů. Systémy RAST se přizpůsobují těmto prostorovým konfiguracím tím, že fungují jako robustní alternativy spotřebitelských konektorů ve tvaru L a T. Prostřednictvím bezpečných konfigurací sběračů, pravoúhlých kolíků, svislých sběračů a flexibilních možností spojení vodičů s deskou nebo vodičů s vodičem vedou inženýři energii kolem úzkých rohů v hliníkových výliscích, aniž by ohrozili elektrické připojení. Letmé přívody umožňují modulární montáž, kdy jsou různé části svítidla zaklapnuty k sobě na místě, nikoli napevno v továrně.

Materiály krytu a shoda

Věda o materiálu diktuje komerční bezpečnost. Posuďte důležitost hodnocení hořlavosti UL 94V-0, které potvrzují, že plastové pouzdro rychle samo zhasne, pokud je vystaveno otevřenému plameni. Kromě toho je pro konektory komerčního osvětlení instalované ve snížených podhledech, prostupech nebo uzavřených architektonických prostorech povinná shoda žhavicích drátů IEC 60335-1. Během testu žhavícího drátu je zahřátý drát (typicky 750 °C nebo 850 °C) přitlačen k pouzdru konektoru. Plast se nesmí vznítit, nebo pokud se vznítí, musí během několika sekund zhasnout, aniž by upustily hořící částice. Tyto normy zajišťují, že lokalizovaný zkrat nezapálí okolní materiály příslušenství.

Faktory ovlivňující výkon a hodnotu

Výběr správných konektorů RAST pro komerční osvětlení vyžaduje vyvážení nákladů na komponenty, efektivitu montáže, flexibilitu dodavatelského řetězce a dlouhodobou spolehlivost. Kromě počáteční ceny by měli výrobci zvážit celkové náklady na výrobu a údržbu.

Efektivita automatizované montáže

Konektory RAST s ukončením IDC podporují automatizovanou výrobu kabelových svazků, snižují ruční práci, čas montáže a chyby v zapojení. Důsledné ukončovací procesy zlepšují efektivitu výroby a pomáhají udržovat spolehlivá elektrická spojení při velkoobjemové komerční výrobě osvětlení.

Standardizace a flexibilita dodavatelského řetězce

Standardizované návrhy konektorů RAST mohou zjednodušit nákup a podporovat alternativní zdroje. Klíčování, uzamykací mechanismy a rozměry pouzdra se však mohou u různých výrobců lišit. Ověřování kompatibility a udržování schválených dodavatelů pomáhá snížit narušení dodávek a zpoždění výroby.

Spolehlivost životního cyklu a náklady na údržbu

Spolehlivé konektory RAST pomáhají snížit selhání připojení, požadavky na údržbu a prostoje zařízení. To je zvláště důležité u osvětlení s vysokými poli a dalších těžko dostupných instalací, kde jsou opravy drahé. Správné elektrické parametry, bezpečné zamykání a odolnost proti vibracím přispívají k dlouhodobému výkonu.

Klíčový poznatek: Výběr konektoru RAST by se měl zaměřit na celkovou hodnotu životního cyklu, kombinující efektivní automatizovanou montáž, spolehlivé zdroje a odolná elektrická připojení spíše než samotnou cenu komponent.

Závěr

Konektory RAST poskytují nezbytný most mezi vysokorychlostní automatizovanou výrobou a dlouhodobou provozní spolehlivostí komerčního osvětlení. Odstraněním ručního pájení, zabráněním chybám při párování prostřednictvím fyzického klíčování a zajištěním robustního napájení tyto systémy chrání integritu rozsáhlých architektonických instalací. Konečný výběr založte na požadovaném proudu, schopnostech zakončení a souladu s prostředím.

1. Vypočítejte maximální tepelné a proudové zatížení pro všechny běhy svítidel s použitím 80% faktoru snížení pro stanovení bezpečné základní linie.

2. Vyžádejte si vzorky fyzických součástí k provedení interních testů spojení, zadržení a prostorového směrování ve vašich skutečných výliscích svítidel.

3. Poraďte se přímo s výrobci konektorů a ověřte kompatibilitu automatizovaných nástrojů a tolerance tloušťky drátu před dokončením kusovníku.

4. Zkontrolujte všechny vybrané komponenty, zda vyhovují UL 94V-0 a IEC žhavicím drátům, abyste zajistili přísné dodržování komerčních stavebních předpisů.

FAQ

Otázka: Co znamená RAST v elektrických konektorech?

A: RAST je zkratka pro Raster Anschluss Steck Technik, německý termín přeložený do 'Pitch Connection Plug Technology'. Vznikl jako průmyslový standard pro sjednocení elektrických připojení a odolných proti chybám v domácích spotřebičích a později byl přijat pro komerční osvětlení díky své výjimečné mechanické spolehlivosti a podpoře automatizované montáže.

Otázka: Jaký je rozdíl mezi RAST 2.5 a RAST 5.0?

Odpověď: Čísla se týkají rozteče kolíků nebo vzdálenosti mezi středem každého kontaktu v milimetrech. RAST 2,5mm je kompaktní, zvládne nižší proudy (2A-4A) pro směrování signálu. RAST 5,0 mm je větší, určený pro hlavní napájení a zvládá výrazně vyšší proudy (až 16A).

Otázka: Lze konektory RAST použít pro standardní RGB nebo adresovatelné LED pásky?

Odpověď: I když je technicky možné nahradit 3pinová datová nebo 4pinová RGB připojení, RAST je obvykle vyhrazen pro komerční zařízení a ovladače, kde je vyžadováno mechanické zamykání, vysoká proudová kapacita a extrémní spolehlivost. Standardní, neuzamykatelné kolíkové konektory zůstávají běžnější pro lehké spotřebitelské LED pásky.

Otázka: Proč zvolit IDC před krimpovacím zakončením pro konektory komerčního osvětlení?

Odpověď: Technologie IDC (Insulation Displacement Contact) umožňuje vysokorychlostní, automatizované zakončení vodičů bez odizolování. Vytváří konzistentní, plynotěsné spojení, které zabraňuje oxidaci, drasticky snižuje manuální pracovní dobu a četnost závad ve velkoobjemových komerčních výrobních prostředích.

Otázka: Jaký je maximální jmenovitý proud pro konektor RAST 5.0?

A: Standardní hodnocení RAST 5.0 se obvykle pohybuje kolem 10A. Specializované vysoce výkonné varianty však obsahují vylepšené kontakty a kryty, které bezpečně podporují až 16 A, v závislosti na konkrétním průřezu vodiče a okolních provozních teplotách v zařízení.

Otázka: Splňují konektory RAST standardy pro testování žhavicích drátů?

Odpověď: Ano, většina renomovaných systémů RAST nabízí specifické možnosti pouzdra zkonstruované z pokročilých termoplastů navržených tak, aby splňovaly požadavky IEC 60335-1 na žhavicí drát. Tato certifikace zajišťuje, že konektor nezapálí okolní materiály během lokalizovaného zkratu, čímž je zachována komerční bezpečnost.
