Jaké typy rastrových konektorů existují?

Se vzestupem domácích spotřebičů již v 70. letech 20. století, aby se snížila pracovní náročnost pracovníků v první linii a snížilo se poškození výrobku způsobené chybným vkládáním konektorů, se snížily celkové náklady na zpracování.Evropa tak začala postupně zavádět nový produkt, kterým je konektor RAST.V současnosti, RAST konektor Technologie/koncept je široce používán v tradičních špičkových průmyslových odvětvích, jako jsou automobily, HVAC a domácí spotřebiče.Existuje mnoho typů rastrových konektorů.Představím je v tomto článku.

• Krátký úvod ke konektorům RAST

• Klasifikujte konektory RAST podle různých specifikací

• Klasifikujte konektory RAST podle různých scénářů použití

.

Krátký úvod ke konektorům RAST

Konektor RAST se oficiálně stal mezinárodním standardem svorkovnice na trhu domácích spotřebičů v 80. letech 20. století.Pro zjednodušení a urychlení procesu zpracování svazku obvykle používá technologii zalisování izolačního posunu (IDC).Tato připojovací technologie (Grid Connection Plug Technology) tvoří minulý proces zpracování.Vyžaduje to řezání jednotlivých vodičů, odizolování a krimpování a minimalizaci potenciálu potenciálních poruch způsobených těmito procesy ručního ukončování, což může dosáhnout rozsáhlé plně automatizované montáže a testování a zlepšit kvalitu rastrových konektorů.Konektory RAST obvykle obsahují ve svém názvu číslo (např. konektor RAST5), které ukazuje rozteč svorek (např. 5 mm).

Klasifikujte konektory RAST podle různých specifikací

Slovo konektoru RAST je považováno za počáteční kombinaci písmen z německého Raster (sloupcový rastr) + Anschluss (kombinace) + Steck (superpozice) + Technik (technologie).Hlavním proudem konektorových produktů RAST jsou obecně RAST2.5 a RAST5.0, které představují rozteč 2,5 a 5,0 mm (existuje také RAST2.5, což je rozteč 5,0).Protože se jedná o konektor typu wire-to-board, existuje metoda IDC (Insulation Displacement Connection), tradiční metoda krimpování a metoda zajišťovacího šroubu.Protože metoda IDC je vhodná pro automatické/poloautomatické strojní krimpování, výrazně zlepšuje efektivitu výroby, zlepšuje konzistenci produktu a snižuje chybovost a náklady.

Klasifikujte konektory RAST podle různých scénářů použití

Je zřejmé, že konektory RAST lze také klasifikovat podle různých scénářů použití.Podrobnosti vám ukážu následovně.

1. Systém konektorů RAST 5 Timer je navržen tak, aby poskytoval bezpečné a spolehlivé připojení napájení pro komponenty RAST 5 v domácích spotřebičích včetně vnitřních klimatizací.Nylonové pouzdro systému splňuje požadavky na nehořlavost GWT a UL94 V-0.Mechanismus polohy integrovaných svorek (TPA) se používá k zajištění úplného usazení kontaktu a poskytuje další opatření k zabránění vypadnutí kontaktu a použití západky pomáhá zabránit náhodnému rozpojení.Shell má také několik možností klíčování.

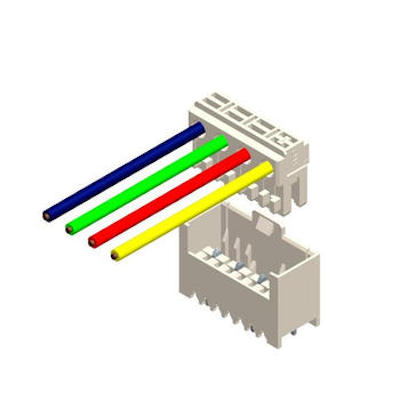

2. Produktová řada napájecích konektorů RAST 2.5, RAST 5 a RAST.Je přeměněn na extrémně spolehlivý produkt, který splňuje širokou škálu mezinárodních požadavků na kompatibilitu designu GWT a UL94 V-0 na zpomalovač hoření a poskytuje řadu designových jmenovitých proudů pro vylepšení aplikací automobilového osvětlení a různých domácích spotřebičů (včetně praček a praček). stroje) ) flexibilita.

3. Konektorový systém RAST 5 PCB je navržen tak, aby splňoval požadavky topenářského průmyslu, a nabízí různé možnosti barevného kódování, stejně jako možnosti vlastního označování, což umožňuje vysokou míru variability pro rychlou, snadnou a přesnou identifikaci v komplexních systémy.

4. RARSF RAST konektor je pravoúhlý konektor RAST 5 určený pro domácí spotřebiče.Pravoúhlý konektor RAST s nízkým zasunutím lze rychle a snadno přizpůsobit standardním konvexním výstupkům na desce plošných spojů, což zjednodušuje zapojení kabelového svazku v úzkých prostorech a využívá spolehlivý uzamykací mechanismus, který zabraňuje náhodnému oddělení.

Pokud jde o mě, po přečtení tohoto článku budete znát většinu druhů rastrového konektoru.
