Jaké typy konektorů mezi deskami existují?

Konektor desky na desku je druh mikrospojovací zástrčky a zásuvky, která může přímo propojit napájení a signál mezi deskami s plošnými spoji prostřednictvím kolíků konektoru.Aby se zabránilo snížení elektrické vodivosti způsobené oxidací konektorů desky na desku, obecně se používají materiály ze slitin mědi.Konektory board-to-board poskytují spolehlivá zásuvná spojení mezi deskami s plošnými spoji (PCB).Konektory board-to-board mají zvláštní výhody, protože mohou snadno nahradit a upgradovat PCB.Přestože je na výběr z mnoha konfigurací, všechny konektory mezi deskami fungují na základním předpokladu, že kolíky a zásuvky spolupracují.Existuje mnoho typů konektorů mezi deskami.Představím je následovně.

• Krátký úvod k desce a konektorům desky

• Klasifikujte konektory mezi deskami podle vzhledu

• Klasifikujte konektory mezi deskami podle různých režimů připojení mezi deskami s plošnými spoji

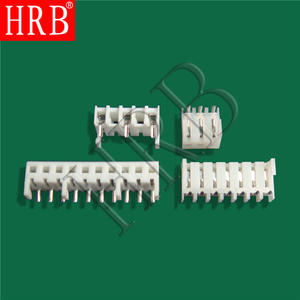

Krátký úvod k desce a konektorům desky

Použití konektorů deska-deska zjednodušuje proces návrhu desky plošných spojů.Menší PCB vyžadují výrobní zařízení, které nemusí pojmout větší PCB.Ať už je zařízení nebo produkt vtěsnán do jedné nebo více desek plošných spojů, musíte vzít v úvahu spotřebu energie, nežádoucí propojení signálu, dostupnost menších součástí a celkovou cenu hotového zařízení nebo produktu.

Použití konektorů board-to-board navíc zjednodušuje výrobu a testování elektronických zařízení.Ve výrobě elektroniky odráží zjednodušené testování obrovské úspory nákladů.Desky plošných spojů s vysokou hustotou mají více stop a komponent na jednotku plochy.V závislosti na investici do složitosti výrobního závodu je zařízení nebo produkt přednostně navržen s několika vzájemně propojenými MDF namísto jedné desky s vysokou hustotou.

Klasifikujte konektory mezi deskami podle vzhledu

1. Fine pitch board-to-board konektory: Fine pitch board-to-board konektory jsou ideální pro elektronické aplikace, kde je extrémně omezený prostor.Kromě toho konektory mezi deskami s jemnou roztečí poskytují nízkou výšku spojení, úzké tělo a snadno se spojují a sestavují.

2. Konektor SMT board-to-board: Konektory SMT board-to-board umožňují rychlé a spolehlivé připojení PC desek pouze s komponentami pro povrchovou montáž.Kromě toho konektory SMT deska-deska nevyžadují vrtání a lze je přetavit a připájet spolu s dalšími součástmi pro povrchovou montáž.

3. Pravoúhlý konektor deska-deska: Pravoúhlé konektory deska-deska, jak jejich název napovídá, umožňují pravoúhlé připojení, což vám umožní připojit vertikální a horizontální PCB bez změny jejich orientace.

4. Konektor pružinové desky k desce: Konektor pružinové desky k desce obsahuje pružiny, a i když rozteč mezi deskami kolísá, lze dosáhnout bezpečného spojení.Odpružené konektory deska-deska jsou ideální pro aplikace, jako jsou přenosná zařízení, která odolávají nepřetržitému pohybu a vibracím.

Klasifikujte konektory mezi deskami podle různých režimů připojení mezi deskami s plošnými spoji

1.Road pin matka / pin, také známý jako řádek pin, je nejlevnější a nejběžnější konektor desky-deska.Používá se hlavně v low-end, rozsáhlém inteligentním zařízení, jako je vývojová deska, ladicí deska atd. Tento druh konektoru desky na desku je levný, pohodlný, má silnou nadproudovou kapacitu a je vhodný pro spojování a testování drátů .Ale je velký, těžko se ohýbá, má velké rozestupy a je těžké připojit stovky kolíků.

2. Některé špičkové konektory mezi deskami jsou hustší než řady jehel a používají se v kompaktních produktech.Konvenční inteligentní hardwarové produkty se v podstatě používají a jsou široce používány.Tento druh konektorů deska-deska je malých rozměrů, ale je drahý a nelze je často zapojovat a odpojovat.Konstrukce konstrukce musí být dobře upevněna.

3. Zesílený konektor deska-deska lze rozebrat, sloučit a vložit do kolíkové hlavičky.Běžně se používá ve vývojových deskách, testovacích deskách a velkých a pevných zařízeních.Tento konektor deska-deska je levný a velmi snadno se připojuje a měří.Je však objemný a obtížně opravitelný.

Tento článek vám určitě umožní lépe porozumět typům konektorů mezi deskami.
