5,21 × 0,8 mm Velikost jazýčku Průměr 6,60 mm Zásuvka pro rychlé odpojení

Stav dostupnosti:
Množství:

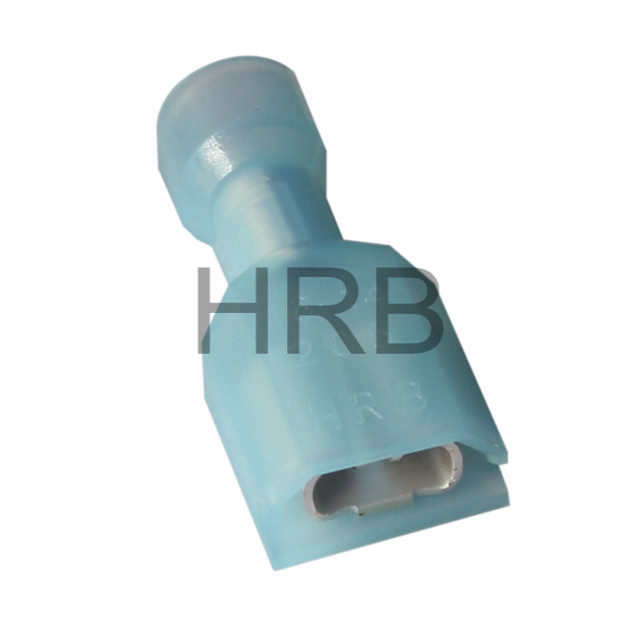

  • M6350FNL-2(8)-b hrb

  • HRB

 (205) katalog terminálů faston.pdf

       č. dílu        A        B        C        D        E        F        G        H        Velikost drátu        Ins Dia.max
       M6350FN(S)-2(5)-R        0.75        9.75        6.50        21.80        5.30        5.00        28.2        18.85        AWG#22-18        3,05 mm
       M6350FN(S)-2(5)-b        0.75        9.75        6.50        21.80        6.10        5.00        28.2        18.85        AWG#22-18        5,84 mm
       M6350FN(S)-2(8)-R        0.75        9.75        6.50        21.80        5.30        5.00        28.2        18.85        AWG16-14        4,06 mm
       M6350FN(S)-2(8)-b        0.75        9.75        6.50        21.80        6.10        5.00        28.2        18.85        AWG16-14        6,60 mm





       M        6350        F        N        S        8        (5)        R1
       A        B        C        D        E        F        G        H


A. Typ: M=Dokončeno

B. Typ produktu: 6350=Plně izolovaná přímá zásuvka

                             7600=Plně izolovaný vlajkový terminál

C. F=All inclusive izolace
D. N=nylon
E. Způsob balení: S=proužek L=volný kus
F. Series: 1 = 2,8 mm (0,110 palce) 2 = 5,2 mm (0,205 palce)
                  8 = 4,8 mm (0,187 palce)  5 = 6,3 mm (0,250 palce)
G. 5 = tloušťka 0,50 mm (0,020 palce) 8 = tloušťka 0,80 mm (0,032 palce)
H. R=Červená(22-18 AWG) R1=izolace vodiče max.průměr 3,80 mm
    b=modrá(16-14 AWG) b1=izolace vodičů max.průměr 4,50 mm
    Y=žlutá (12-10AWG)

1) Jmenovitý proud: AWG#22 až #18: 10A AC, DC
                            AWG#16 až #14: 15A AC, DC
2) Jmenovité napětí: 300V AC, DC
3) Provozní teplota: -25 ºC až +105 ºC
4) Materiál: Pouzdro: Nylon66 UL 94V-2
                  Terminál: mosaz.Pocínováno
5) Velikost záložky: 4,75 * 0,8 mm nebo 4,75 * 0,5 mm
6) Síla vložení a zástrčka: 7,8 kg (max.)
7) Síla vytažení a zástrčka: 3,0 kg (min.)
8) Pevnost v tahu krimpování: AWG#22 až #18: 5,0 kg (min.)
                                         AWG#16 až #14: 10,0 kg (min.)
9) cUL číslo souboru: E322751
