4 pólové vodiče pro vodotěsné elektrické konektory

Množství:

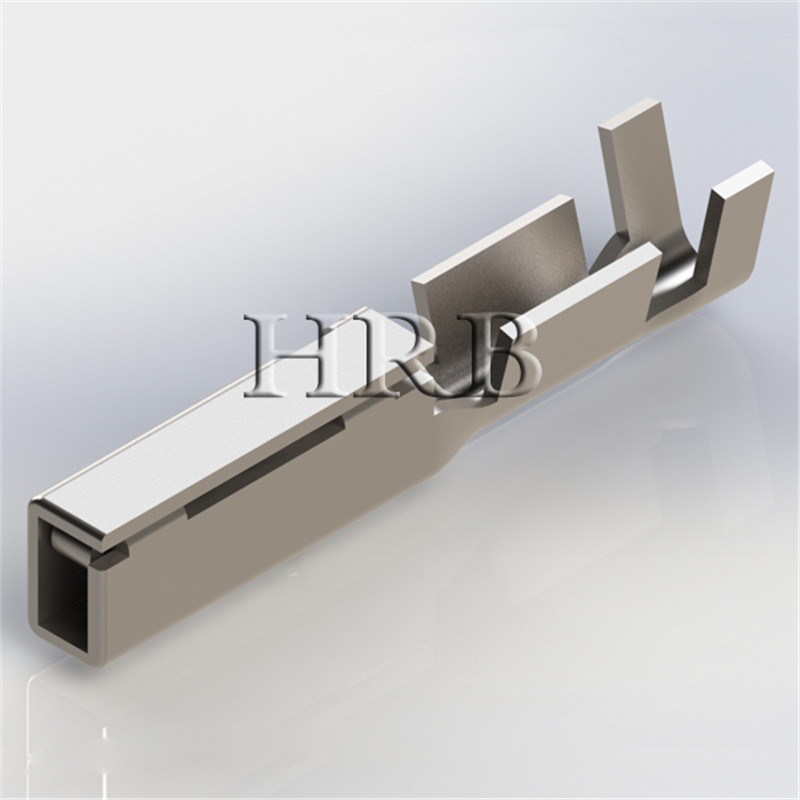

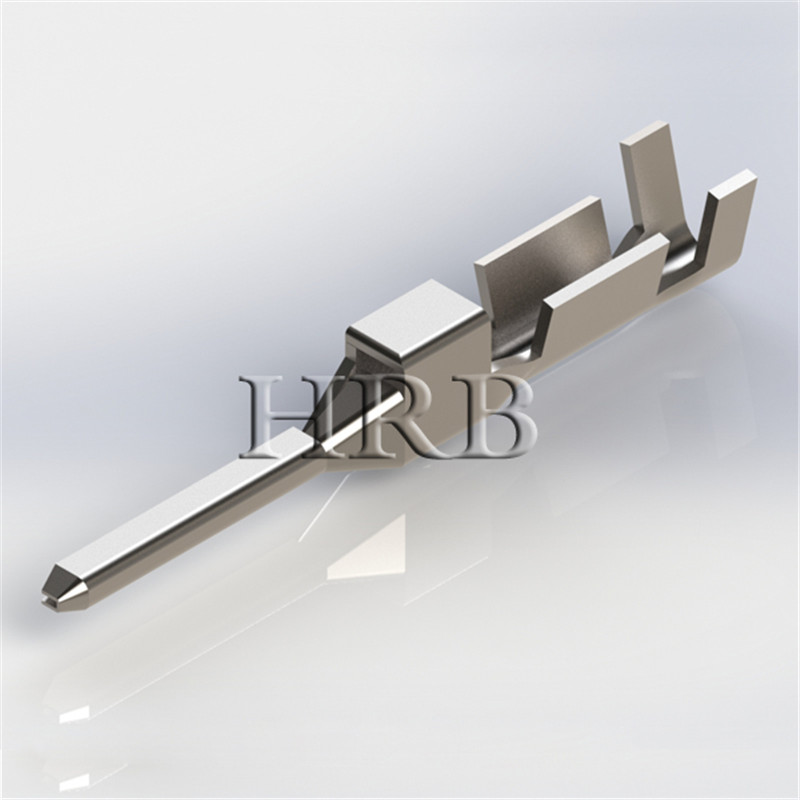

  • M20032-1x4, M20033-1x4

  • HRB

Většina vodotěsných konektorů je velká, obtížně se s nimi manipuluje ve výrobním prostředí a drahá. Potřeba uspokojit potřeby zákazníků pro vodotěsný konektor s malým tvarovým faktorem, který je snadno ovladatelný a nákladově efektivní.

Vodotěsný elektrický konektor HRB k drátu splňuje potřebu vodotěsného konektoru s malým tvarovým faktorem. Má IP67 vodotěsné hodnocení podle IEC 60529. Je na rozteči 2,0 mm (kontakt na kontakt) a rozteči řádků 4,0 mm na řádek u dvouřadých verzí. Celková velikost při spojení je jen 30,2 mm pro vodič do řady vodičů 21,0 m pro vodič do verze PCB.


Vodotěsný konektor vodiče: \ t


Vodotěsný konektor vodiče k drátu je k dispozici v pozicích 2,3,4,5,6 a 8 pozic. Tyto vodotěsné konektory poskytují cenově efektivní řešení s využitím mosazného plechu pokoveného kontaktu a měděné slitiny pocínovaného kontaktního kontaktu. Kontaktní systém má 3 ampérové ​​a 24-22 AWG vodiče.


Vlastnosti:


Vodotěsný výkon

Obsahuje těsnící kroužek

Pevné gumové těsnění

Konstrukce s dvojitou pružinou

Zámky skříně k terminálu

Zámek vnitřního krytu

Rozsah vodičů: AWG # 22 až 24 Ø1,4- Ø 1,7 mm Izolace O.D.


Aplikace:


Elektrické vozidlo

Elektrický motocykl

Vestavěná vodotěsná automobilová kamera

Vestavěná vodotěsná baterie pro automobilový průmysl

Venkovní hydroizolační aplikace






1) Jmenovitý proud: 3A AC, DC max.

2) Jmenovité napětí: 100V AC, DC

3) Teplotní rozsah: -55 ° C až +85 ° C

4) Kontaktní odpor: 10mΩ Max

5) Izolační odpor: 1000MΩ Min

6) Odolné napětí: 1000V AC / min

8) Vodotěsný stupeň: IPX7 IEC 60529

9) Terminál Použitelnost: AWG # 26-22 (Izolace O.D.1,4-1,7 mm)

10) Materiál: fosforový bronz

11) Povrchová úprava: pocínováno (Ni 30-50U '' Sn 80-12U '')

12) Tloušťka: 0,25 mm
