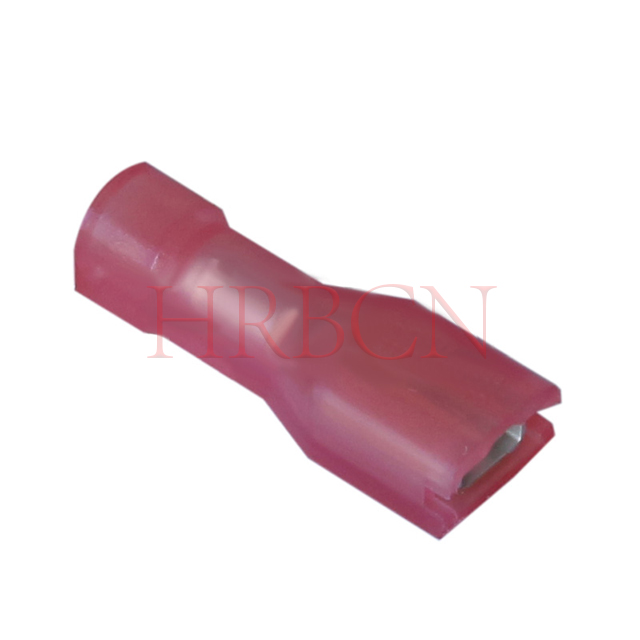

2,8 mm (0,110') rovná izolovaná zásuvka AWG22-18 0,32-0,82 mm²

M6350FNL-1(5)-R; M6350FNL-1(5)-R1; M6350FNL-1(8)-R; M6350FNL-1(8)-R1
Typ svorek pro rychlé odpojení: Zásuvka
Velikost drátu: AWG22-18 (0,32-0,82 mm²)
Šířka spojovacího tabulátoru: 2,8 (0,110')
Tloušťka spojovacího jazýčku: 0,5 mm/0,8 mm
Kompatibilní rozsah průměru izolace: 3,05 mm/5,84 mm
Stav dostupnosti:
Množství:
Zeptejte se Přidat do košíku

  • M6350FNL-1(5)-R; M6350FNL-1(5)-R1; M6350FNL-1(8)-R; M6350FNL-1(8)-R1

  • HRB

  • 8536909000

Definice P/N

HRB P/NTloušťka spojovací plošky
Kompatibilní rozsah průměrů izolaceSPQ (ks)
M6350FNL-1(5)-R2,8 x 0,5 mm3,05 mm1000/pytel
M6350FNL-1(5)-R12,8 x 0,5 mm5,84 mm1000/pytel
M6350FNL-1(8)-R2,8 x 0,8 mm3,05 mm1000/pytel
M6350FNL-1(8)-R12,8 x 0,8 mm5,84 mm1000/pytel

  • Typ: M=Dokončeno

  • Typ produktu: 6350=Plně izolovaná přímá zásuvka

  • F=All inclusive izolace

  • N=nylon

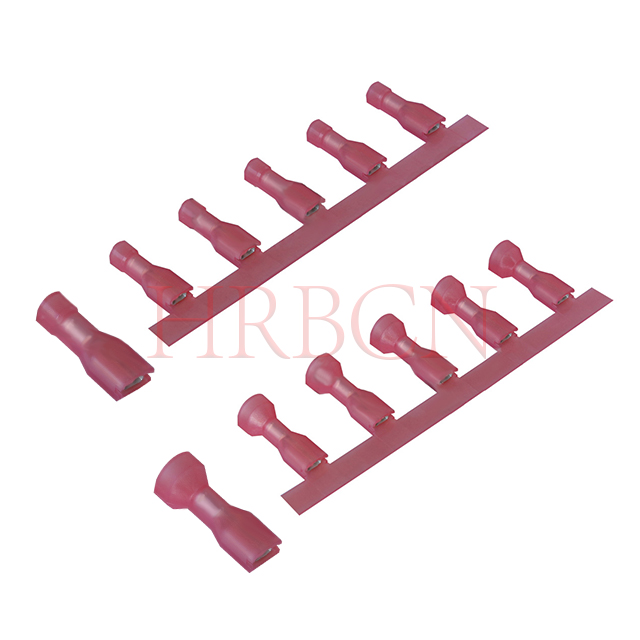

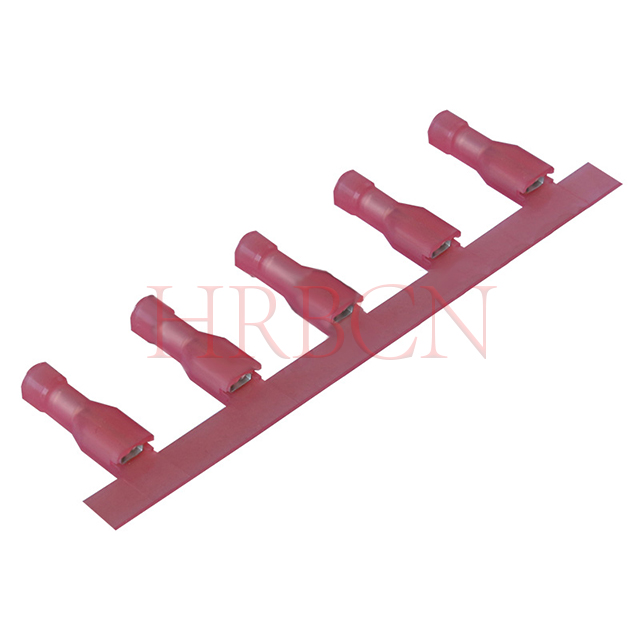

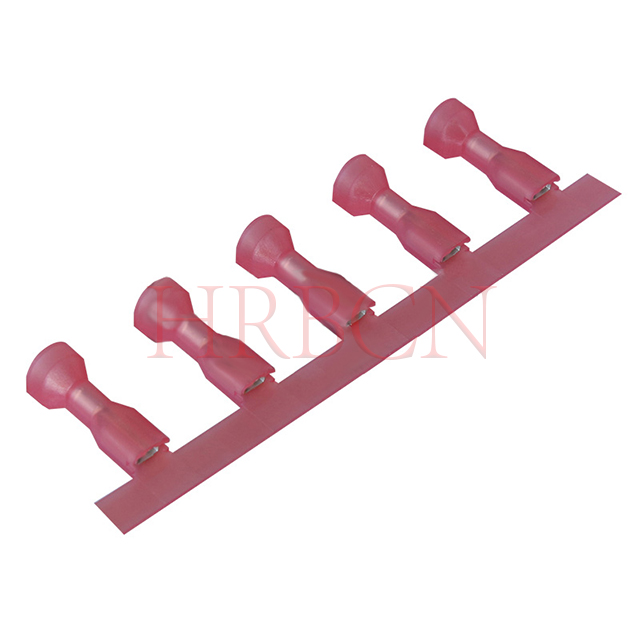

  • Způsob balení: S=proužek L=volný kus

  • Série: 1 = 2,8 mm (0,110 palce)

  • 5 = tloušťka 0,50 mm (0,020 palce) 8 = tloušťka 0,80 mm (0,032 palce)

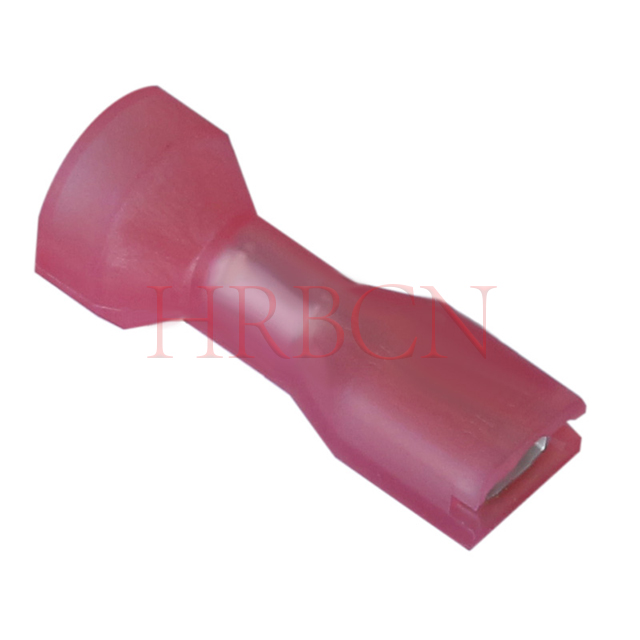

  • R=Červená(22-18 AWG), Ins. Průměr, Max: 3,05; R1=Červená(22-18 AWG), Ins. Průměr, Max: 5,84

Technické parametry

  • Jmenovitý proud: 10A AC, DC

  • Jmenovité napětí: 300V AC, DC

  • Provozní teplota: -25 ºC až +105 ºC

  • Materiál: Pouzdro: Nylon66 UL 94V-2;  Terminál: mosaz. Pocínováno

  • Velikost štítku: 2,8 x 0,8 mm nebo 2,8 x 0,5 mm

  • Použitelný vodič: AWG22-18 (0,32-0,82 mm²)

  • Kompatibilní rozsah průměru izolace: 3,05 mm/5,84 mm

  • Síla vložení a zástrčka: ≤7,8 kg

  • Síla vytažení a zástrčka: ≥3,0 kg

  • Koncovka vedení a síla: ≥5,0 kg

Funkce produktu

Vlastnosti terminálu: Zarážka drátu

Kapacita: Jeden

Krimpovací: F-krimpování

Typ hlavně: Uzavřený

Ukončit na: Drát&kabel

S izolací: Plně izolovaná

Typ retence párování: Dimple lock


Dodržování

  • Směrnice EU RoHS (EU) 2015/863, kterou se mění příloha II směrnice 2011/65/EU

  • Směrnice o vozidlech s ukončenou životností (2000/53/ES)

  • AfPS GS 2019: 01 PAK-polycyklické aromatické uhlovodíky (PAH)

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2024/2570

  • Evropské nařízení POPs (EU) 2025/718

  • Evropské nařízení POPs (EU) 2023/1608

  • Evropské nařízení POPs (EU) 2019/1021

  • Evropské nařízení POPs (EU) 2025/843

  • Evropské nařízení POPs (EU) 2025/1930

  • Nařízení (ES) Np 1907/2006 o REACH

  • Návrh americké Kalifornie 65

Produktové certifikáty

Bezpečnostní schválení a certifikace: UL&cUL

UL Hodnocení hořlavosti: UL 94V-2

Univerzální plně izolované rychlospojky jsou široce používány v různých oblastech, konkrétně včetně:
  1. Domácí spotřebiče : Systémy HVAC, chladničky, pračky, myčky nádobí, trouby a ohřívače vody, které poskytují bezpečné a pohodlné připojení elektroinstalace pro domácí elektrické komponenty.
  2. Automobilový průmysl: Elektroinstalační systémy vozidla, včetně osvětlení, senzorů, ovladačů a pomocných systémů elektromobilů, zajišťující stabilní připojení i při vibracích.
  3. Průmyslové ovládací prvky: Motory, pohony, napájecí zdroje, PLC, senzory a ovládací panely splňující potřeby průmyslové nízkonapěťové elektroinstalace.
  4. Elektronika a osvětlení: Napájecí zdroje, ovladače LED, spotřební elektronika a audio zařízení se spolehlivou izolací a rychlým připojením.
Obecné použití: Vhodné pro nízkonapěťové/střední napětí, malý proud a bezpečné rychle odpojitelné nízkonapěťové napájecí a signálové spoje, široce používané v domácích spotřebičích, automobilovém, průmyslovém a elektronickém zařízení.
