Popis:

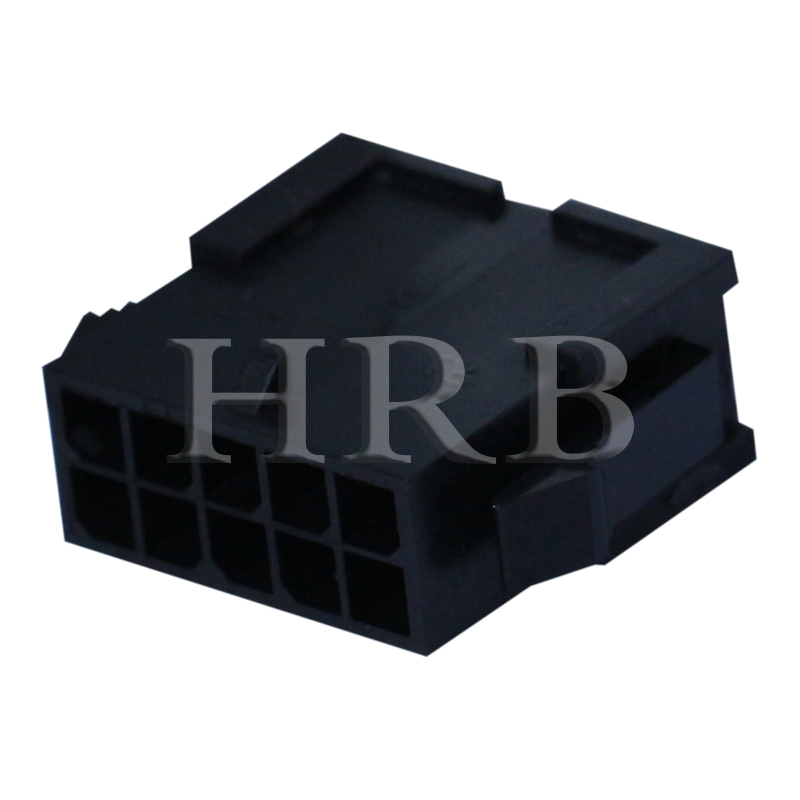

HRB 3.0 roztečový vodič k drátovému konektorovému systému je tvořen konektorovým pouzdrem a krimpovací svorkou, obvykle v pouzdru pro lisování na vnější straně a na samici, na vnějších lisovacích svorkách.
Série P3020-2 × NBK je elektrická skříň s vnitřním konektorem, dvojitá řada s uchycením pro montáž na panel, dostupná ve více obvodech od 2 pólů po 24 pólů, s konektorem T3020 série (AWG # 20-24; pokovené a pozlacené pro výběr zákazníka), páření s P3025-2 × NBH série (Wire to wire connector).
technické parametry
1) Jmenovitý proud: 5A AC, DC
2) Jmenovité napětí: 250V AC, DC
3) Provozní teplota: V2: -25 ° C až +85 ° C
V0: -40 ° C až +130 ° C
4) Kontaktní odpor: 10mΩ Max
5) Izolační odpor: 1000MΩ Min
6) Odolné napětí: 1500V AC / min
7) Materiál: Nylon66-UL 94V-2 / UL94V-0
8) cUL Číslo souboru: E304945
9) Terminál v požadavku na retenční sílu pouzdra: 2,5 kg (min.)
Informace o objednání:
HRB 3.0Zástrčka Samice krimpovacíKonektor pouzdra, konektor P3020, dvojitá řada, 2 až 24 obvodů, UL 94V-2/0, s panelem Mount Ears, černá.
P3020-2×N-B-K
① ② ③ ④ ⑤
①: Číslo produktové řady HRB
②: číslo řady lisovacích pouzder
③: počet obvodů / pólů
④: barva krimpovacího pouzdra: černá
⑤: s ušima pro montáž na panel
| Číslo dílu | Dimensions | Číslo dílu | Dimensions | ||||||
| TYP UL94V-2 | TYP UL94V-0 | Obvody | Dim: A | Dim: B | TYP UL94V-2 | TYP UL94V-0 | Obvody | Dim: A | Dim: B |
| P3020-2 × 1-B-K | P3020-2 × 1-B-K (V0) | 2 | / | 3.85 | P3020-2 × 7-B-K | P3020-2 × 7-B-K (V0) | 14 | 18.00 | 21.85 |
| P3020-2 × 2-B-K | P3020-2 × 2-B-K (V0) | 4 | 3.00 | 6.85 | P3020-2 × 8-B-K | P3020-2 × 8-B-K (V0) | 16 | 21.00 | 24.85 |
| P3020-2 × 3-B-K | P3020-2 × 3-B-K (V0) | 6 | 6.00 | 9.85 | P3020-2 × 9-B-K | P3020-2 × 9-B-K (V0) | 18 | 24.00 | 27.85 |
| P3020-2 × 4-B-K | P3020-2 × 4-B-K (V0) | 8 | 9.00 | 12.85 | P3020-2 × 10-B-K | P3020-2 × 10-B-K (V0) | 20 | 27.00 | 30.85 |
| P3020-2 × 5-B-K | P3020-2 × 5-B-K (V0) | 10 | 12.00 | 15.85 | P3020-2 × 11-B-K | P3020-2 × 11-B-K (V0) | 22 | 30.00 | 33.85 |
| P3020-2 × 6-B-K | P3020-2 × 6-B-K (V0) | 12 | 15.00 | 18.85 | P3020-2 × 12-B-K | P3020-2 × 12-B-K (V0) | 24 | 33.00 | 36.85 |
| Číslo dílu | Poláci | SPQ (Balení: Poly Bag) | CAD soubory |
| P3020-2 × 1-B-K | 2 | 1000 |  P3020-2x1-B-K.pdf |
| P3020-2 × 2-B-K | 4 | 1000 |  P3020-2x2-B-K.pdf |
| P3020-2 × 3-B-K | 6 | 1000 |  P3020-2x3-B-K.pdf |
| P3020-2 × 4-B-K | 8 | 1000 | P3020-2x4-B-K.pdf |
| P3020-2 × 5-B-K | 10 | 1000 | P3020-2x5-B-K.pdf |
| P3020-2 × 6-B-K | 12 | 500 | P3020-2x6-B-K.pdf |
| P3020-2 × 7-B-K | 14 | 500 | P3020-2x7-B-K.pdf |
| P3020-2 × 8-B-K | 16 | 500 | P3020-2x8-B-K.pdf |
| P3020-2 × 9-B-K | 18 | 500 | P3020-2x9-B-K.pdf |
| P3020-2 × 10-B-K | 20 | 500 | P3020-2x10-B-K.pdf |
| P3020-2 × 11-B-K | 22 | 400 | P3020-2x11-B-K.pdf |
| P3020-2 × 12-B-K | 24 | 400 | P3020-2x12-B-K.pdf |
Detailní informace:
| Kategorie | Konektor pro pouzdro konektoru |
| Značka | HRB |
| aplikace | Napájecí konektor, vodič k vodiči |
| Obvody | 2-24 obvodů |
| Barva | Černá (bílá přizpůsobená) |
| Hořlavost | UL94V-2 / UL94V-0 |
| Rod | Zásuvka |
| Vyhovující záře | "Ano" nebo "Ne". jsou k dispozici |
| Klíčování k páření | Žádný |
| Uzamčení k páření | Ano |
| Materiál - pryskyřice | Nylon |
| Počet řádků | Dvojí |
| Typ balení | plastikový sáček |
| Montáž na panel | Ano |
| Rozhraní Pitch - Mating | Rozteč 3,0 mm |
| Rozteč - ukončovací rozhraní | Rozteč 3,0 mm |
| Polarizován na párování | Ano |
| Stohovatelné | Ne |
| Teplotní rozsah - Provoz | -25 ºC až +85 ºC a -40 ºC až +130 ºC |
Aplikace produktu:
Sušičky
Mrazničky
Herní automaty
Tiskárny
Lednička
Skener
Bezpečnostní systémy
Prodejní automaty
Pračka
bílé zboží
Solární energie
Rozbočovače
Napájecí zdroje a rozvody
Směrovače
Servery
Spojte se s částmi (vodič k drátu):
P3025 3.0 konektor konektoru skříně
Použít s:
T3020 3.0 zástrčkové koncovky
