P9848-1xN-W-A-A
HRB
P9848-1x3-A-A-B-AB & P9848-1xN-W-A-A a katalog P9848-1xN-W-H-A
Informace o objednání:

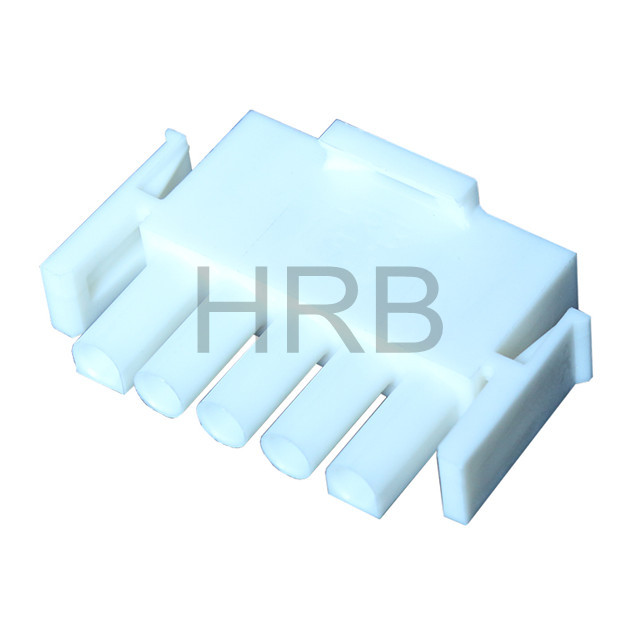

HRB 6.35 rozteč, zástrčka zástrčky, jednořadá, UL 94V-0, bílá barva.
Číslo dílu | Dimensions | |||||
TYP UL94V-2 / skříňka s otvorem | TYP UL94V-2 / skříňka bez otvoru | TYP UL94V-0 / skříňka s otvorem | TYP UL94V-0 / skříňka bez otvoru | Obvody | Dim: A | Dim: B |
P9848-1 × 1-A-H-B-A / B | P9848-1 × 1-A-A-B-A / B | P9848-1 × 1-W-H-A-A / B | P9848-1 × 1-W-A-A / A / B | 1 | / | / |
P9848-1 × 2-A-H-B-A / B | P9848-1 × 2-A-A-B-A / B | P9848-1 × 2-W-H-A-A / B | P9848-1 × 2-W-A-A / A / B | 2 | 13.80 | 6.35 |
P9848-1 × 3-A-H-B-A / B | P9848-1 × 3-A-A-B-A / B | P9848-1 × 3-W-H-A-A / B | P9848-1 × 3-W-A-A / A / B | 3 | 20.25 | 12.70 |
P9848-1 × 4-A-H-B-A / B | P9848-1 × 4-A-A-B-A / B | P9848-1 × 4-W-H-A-A / B | P9848-1 × 4-W-A-A / B | 4 | 26.60 | 19.05 |
P9848-1 × 5-A-H-B-A / B | P9848-1 × 5-A-A-B-A / B | P9848-1 × 5-W-H-A / A / B | P9848-1 × 5-W-A-A / A / B | 5 | 32.95 | 25.20 |
P9848-1 × 6-A-H-B-A / B | P9848-1 × 6-A-A-B-A / B | P9848-1 × 6-W-H-A-A / B | P9848-1 × 6-W-A-A / B | 6 | 39.40 | 31.75 |
P9848-1 × 7-A-H-B-A / B | P9848-1 × 7-A-A-B-A / B | P9848-1 × 7-W-H-A / A / B | P9848-1 × 7-W-A-A / B | 7 | 45.70 | 38.10 |
P9848-1 × 8-A-H-B-A / B | P9848-1 × 8-A-A-B-A / B | P9848-1 × 8-W-H-A-A / B | P9848-1 × 8-W-A-A / A / B | 8 | 52.00 | 44.45 |
Detaily produktu:
Typ výrobku | Konektor skříně |
Typ pouzdra | Konektor |
Systém konektorů | Konektor drátu k vodiči, konektor vodiče k desce |
Konektor & Kontakt Ukončí Komu | Kabel a kabel |
Počet pozic | 1-8 obvodů |
Počet řádků | 1 řádky |
Řádkování řádků | 0,25 mm [6,35 in] |
Rozložení kontaktů | Matrice |
Provozní napětí (VAC) | 600 |
Zadržení kontaktu | Bez |
Více typů kontaktů | Bez |
Funkce integrace sestavení | Bez |
Středová čára (rozteč) | 6,35 mm [.25 in] |
UL Hodnocení hořlavosti | UL94V-0 |
Domovní materiál | Nylon |
Glow Wire Rating | "Ano" a "Ne". jsou k dispozici |
Rozsah provozních teplot | -40 - 135 ° C |
Uzavřený stav | Neuzavřené |
Standard | UL |
Způsob balení | Balík |
Pro použití s | Vhodné víčko nebo záhlaví |
P9848-1x3-A-A-B-AB & P9848-1xN-W-A-A a katalog P9848-1xN-W-H-A
Informace o objednání:
HRB 6.35 rozteč, zástrčka zástrčky, jednořadá, UL 94V-0, bílá barva.
Číslo dílu | Dimensions | |||||
TYP UL94V-2 / skříňka s otvorem | TYP UL94V-2 / skříňka bez otvoru | TYP UL94V-0 / skříňka s otvorem | TYP UL94V-0 / skříňka bez otvoru | Obvody | Dim: A | Dim: B |
P9848-1 × 1-A-H-B-A / B | P9848-1 × 1-A-A-B-A / B | P9848-1 × 1-W-H-A-A / B | P9848-1 × 1-W-A-A / A / B | 1 | / | / |
P9848-1 × 2-A-H-B-A / B | P9848-1 × 2-A-A-B-A / B | P9848-1 × 2-W-H-A-A / B | P9848-1 × 2-W-A-A / A / B | 2 | 13.80 | 6.35 |
P9848-1 × 3-A-H-B-A / B | P9848-1 × 3-A-A-B-A / B | P9848-1 × 3-W-H-A-A / B | P9848-1 × 3-W-A-A / A / B | 3 | 20.25 | 12.70 |
P9848-1 × 4-A-H-B-A / B | P9848-1 × 4-A-A-B-A / B | P9848-1 × 4-W-H-A-A / B | P9848-1 × 4-W-A-A / B | 4 | 26.60 | 19.05 |
P9848-1 × 5-A-H-B-A / B | P9848-1 × 5-A-A-B-A / B | P9848-1 × 5-W-H-A / A / B | P9848-1 × 5-W-A-A / A / B | 5 | 32.95 | 25.20 |
P9848-1 × 6-A-H-B-A / B | P9848-1 × 6-A-A-B-A / B | P9848-1 × 6-W-H-A-A / B | P9848-1 × 6-W-A-A / B | 6 | 39.40 | 31.75 |
P9848-1 × 7-A-H-B-A / B | P9848-1 × 7-A-A-B-A / B | P9848-1 × 7-W-H-A / A / B | P9848-1 × 7-W-A-A / B | 7 | 45.70 | 38.10 |
P9848-1 × 8-A-H-B-A / B | P9848-1 × 8-A-A-B-A / B | P9848-1 × 8-W-H-A-A / B | P9848-1 × 8-W-A-A / A / B | 8 | 52.00 | 44.45 |
Detaily produktu:
Typ výrobku | Konektor skříně |
Typ pouzdra | Konektor |
Systém konektorů | Konektor drátu k vodiči, konektor vodiče k desce |
Konektor & Kontakt Ukončí Komu | Kabel a kabel |
Počet pozic | 1-8 obvodů |
Počet řádků | 1 řádky |
Řádkování řádků | 0,25 mm [6,35 in] |
Rozložení kontaktů | Matrice |
Provozní napětí (VAC) | 600 |
Zadržení kontaktu | Bez |
Více typů kontaktů | Bez |
Funkce integrace sestavení | Bez |
Středová čára (rozteč) | 6,35 mm [.25 in] |
UL Hodnocení hořlavosti | UL94V-0 |
Domovní materiál | Nylon |
Glow Wire Rating | "Ano" a "Ne". jsou k dispozici |
Rozsah provozních teplot | -40 - 135 ° C |
Uzavřený stav | Neuzavřené |
Standard | UL |
Způsob balení | Balík |
Pro použití s | Vhodné víčko nebo záhlaví |
Jmenovitý proud: 15A AC, DC
Jmenovité napětí: 600V AC, DC
Teplotní rozsah: V2: - 25 ° C ~ + 85 ° C
V0: - 40 ° C ~ + 135 ° C
Odpor kontaktu: 10mΩ Max.
Izolační odpor: 1000MΩ Min.
Odolné napětí: 5000V AC / min
Materiál: HSG: Nylon66 UL94V-0 / UL94V-2
Požadavek na retenční sílu svorky / pouzdra: 8,0 kg
Jmenovitý proud: 15A AC, DC
Jmenovité napětí: 600V AC, DC
Teplotní rozsah: V2: - 25 ° C ~ + 85 ° C
V0: - 40 ° C ~ + 135 ° C
Odpor kontaktu: 10mΩ Max.
Izolační odpor: 1000MΩ Min.
Odolné napětí: 5000V AC / min
Materiál: HSG: Nylon66 UL94V-0 / UL94V-2
Požadavek na retenční sílu svorky / pouzdra: 8,0 kg
