Popis:

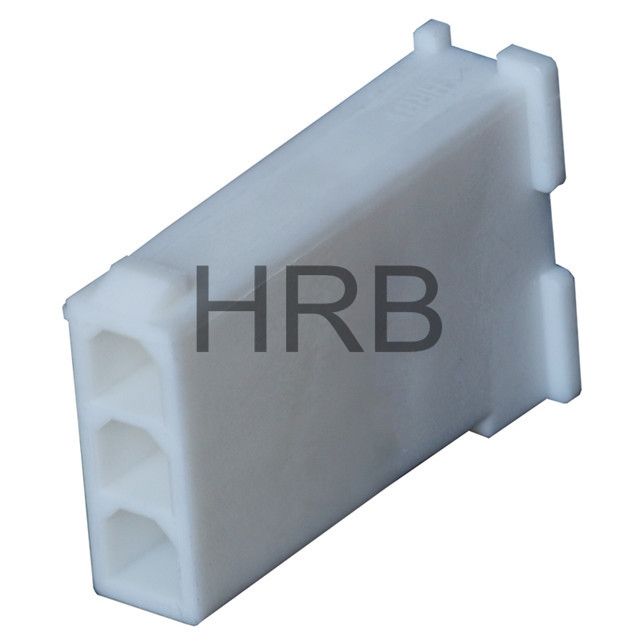

HRB 4.14 roztečový vodič k vodiči, konektorový systém vodičů k desce je tvořen konektorovým pouzdrem, krimpovací svorkou a kolíkovou zástrčkou (destičkou), obecně v pouzdru mužského krimpování, pouzdrem samiček krimpování, svorkami s vnitřním a vnějším záhybem, pravoúhlým a svislým kolíkem záhlaví (oplatka).
P1020-1 × N-N-H (nylon UL94V-2, přirozená barva) &.P1020-1 × N-W-H (nylon UL94V-0, bílá barva)řada je zásuvka s elektrickým konektorem, jednořadá, dostupná v obvodech od 2 pólů do 3 pólů, s konektorovou svorkou T1020 (AWG # 18-22; AWG # 24-26) jak pocínovaná, tak pozlacená pro výběr zákazníka), páření s P1010-1 × NNH(Nylon UL94V-2, přírodní barva)&P1010-1 × N-W-H(Nylon UL94V-0, bílá barva) série (Wire to wire konektor), párování s M1030, M1030R pin pin hlavičkou (wafer) (drát k desce).
technické parametry:
1) Jmenovitý proud: 7A AC, DC
2) Jmenovité napětí: 600V AC, DC
3) Provozní teplota: V2: -25ºC až + 85ºC
V0: -40 ° C až + 105 ° C
4) Kontaktní odpor: max. 10mΩ
5) Izolační odpor: 1000MΩ min.
6) Odolné napětí: 1500V AC / min
7) Materiál: NylonUL94V-2 / NylonUL94V-0
8) Terminál v požadavku na retenční sílu pouzdra: 4,0 kg (min.)
9) Velikost drátu: AWG # 18 až # 26
Informace o objednání:
HRB 4.14 rozteč, zásuvka samice konektoru Pouzdro samice, řada řádků, UL94V-2 & UL94V-0.
P1020-1×N-N / W-H
① ② ③ ④ ⑤
①: Číslo produktové řady HRB
②:číslo řádku záhlaví
③:počet obvodů / pólů na řádek
④:barva krimpovacího pouzdra: Natural / White
⑤: Konektor Druh: Bydlení
| Číslo dílu | Dimensions | SPQ (Balení: Poly Bag) | |||
| TYP UL94V-2 | TYP UL94V-0 | Poláci | Dim: A | Dim: B | 1000 |
| P1020-1 × 1-N-H | P1020-1 × 1-W-H | 1 | / | / | 1000 |
| P1020-1 × 2-N-H | P1020-1 × 2-W-H | 2 | 11.85 | 4.14 | 1000 |
| P1020-1 × 3-N-H | P1020-1 × 3-W-H | 3 | 15.00 | 8.28 | 1000 |
Spojte se s částmi (vodič k drátu):
4.14 roztečP1010-1 × N-N-H samčí jednořadý krimpovací pouzdro sereis.
